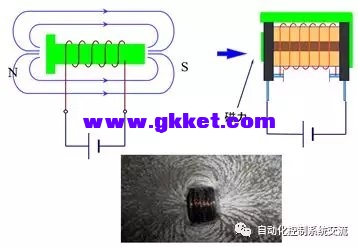

继电器是什么？ 继电器是一种在特定条件下可以使电路断开或导通的开关。 开关的一种。 开关的动力不是人手，而是电、磁、声、光、热等。 继电器的作用 隔离控制与被控制电路 用低电压控制高电压系统 用小电流控制大电流系统 实现逻辑功能 继电器分类 电磁式继电器 (EMRs) EMRs由一个输入线圈及一套或几套输出触点组成，EMRs通过对线圈供电及断电实现对触点侧电路的控制。  固态继电器 (SSRs) 固态继电器使用半导体器件代替电磁式继电器的机械触点对电路进行控制。其内部是一个受发光二极管控制的光电耦合元件。经常用于低压电路中。  优缺点 电磁式继电器 (EMRs) 关断时无漏电流 导通电阻小 存在机械磨损 固态继电器 (SSRs) 无活动部件 开关速度快 触点容量小 继电器信号特性  电磁继电器的一般结构   电磁继电器的动作原理  电磁继电器的动作过程  实际继电器的内部结构  电磁继电器的基本性能参数 接触电阻 Contact Resistance . 接触电阻是导体电阻和表面膜电一个导体分成二段后形成的电接触、具有比原导体大得多的电阻，此电阻称为接触电阻。继电器的接触电阻指接点间电阻. 动作(置位)电压/ 释放(复位)电压 Operate-Voltage (Set-Voltage)/ Release-Voltage (Reset-Voltage ). 动作电压(OV)：继电器所有接点从复归状态到达工作状态时线圈所需电压的最小值。 复归电压(RV)：继电器所有接点从工作状态到达复归状态时线圈所需电压的最小值。  动作(置位)时间/ 释放(复位)时间 Operate-Time (Set-Time)/ Release-Time (Reset-Time ). 动作时间(OT)：线圈通电开始到所有接点达到工作状态时所需的时间。 复归时间(RT): 线圈断电开始到所有接点固到复归状态时所需的时间。 绝缘电阻(Insulation-Resistance)/ 耐电压(Dielectric-Strength) 绝缘电阻: 在相互绝缘的导电部分之间用规定的直流电压测量时所呈现的电阻值 耐电压：又称绝缘强度，是指介质材料在不失效的情况下所能承受的最大电压梯度 额定电压(Rated Voltage)/额定电流(Rated Current) 继电器设计时的额定规格值,一般条件下使用继电器时,施加到线圈上的电压(电流)以此为标准 在使用继电器时,由于实际电路的电压或使用环境有可能会产生波动,导致施加到继电器线圈两端的电压也可能会产生波动, 为了不影响继电器的正常使用,则规定了继电器使用时的可以施加的电压范围。(每个产品都有一个容许电压范围,使用时参考规格书. 如果没有特殊说明, 容许范围是额定值+/-5%) 接点构成形式 常开接点：正常状态下是开路的接点。 常闭接点：正常状态下是闭路的接点。 转换接点：一侧是常闭，另一侧是常开 MBB接点：转换型接点中，常闭侧还没有断开，常开侧已经导通。  适用标准   |
