双电源自动切换装置电气原理是什么？

2019-6-21 23:11| 发布者: gk-auto| 查看: 1| 评论: 0|原作者: gk-auto

摘要: 双电源切换应用非常广，我们简单看一下怎么用继电器，接触器实现自动切换。两个接触器实现切换备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。主电源断电，备用电源通过主接触器的常闭点导通。如 ...

双电源切换应用非常广，我们简单看一下怎么用继电器，接触器实现自动切换。

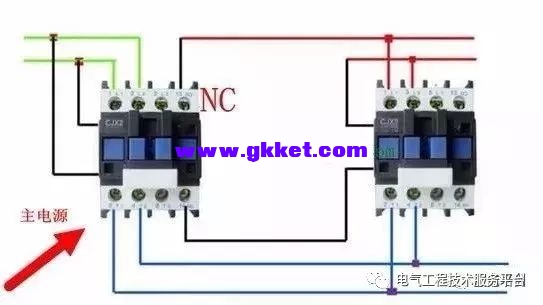

两个接触器实现切换

备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。主电源断电，备用电源通过主接触器的常闭点导通。如果主电源恢复正常，备用电源断开。

当然也可以用接触器互锁来实现，就是麻烦一点，而且主电源和备用电源同时有电时怎么办？所以还要接成顺序工作的那种，没必要那么麻烦，方法不唯一。

一个继电器两个接触器

主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电器的常闭触点。

主线路有电的时候，继电器吸合，常开触点闭合，主线路导通。常闭触点断开，备用电源不工作。当主线路断电的时候，继电器也断电。常开触点恢复初始断开状态，主线路断开。备用电路的接触器通过继电器的常闭触点开始工作。

双转换触点继电器

这个和上面的类似，只不过这个继电器是双转换触点，通电时，两组触点闭合。断电时两组触点闭合。一个电器元件就可以完成。如果A路是单相220伏电源，继电器的线圈电压也选用交流220伏的。

接触器和继电器在通断电的时候有时间差，对用电要求很高的设备或者电器会有短暂的反应。比如灯泡明显闪烁了一下，电机停顿了一下。如果是自锁线路，你会发现用电设备不工作了。
