万用表8个关键功能,你都了解吗?

2020-6-29 20:59| 发布者: gk-auto| 查看: 5| 评论: 1|原作者: gk-auto

摘要: 什么是万用表? 万用表又叫多用表、三用表、复用表,万用表分为指针式万用表和数字万用表。是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等,有的还可 ...

什么是万用表

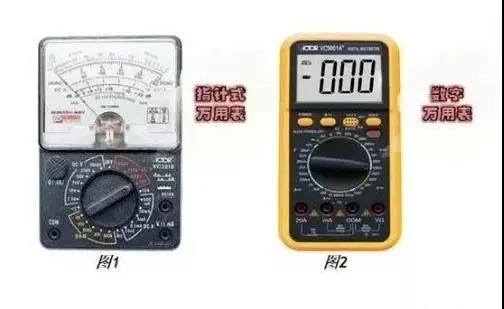

万用表又叫多用表、三用表、复用表,万用表分为指针式万用表和数字万用表。

是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压交流电流、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数;




操作面板怎么看?




1. 液晶显示器(显示仪表测量的数值)

2. POWER电源开关:开启及关闭电源.

3. B/L背光开关:开启背光灯,约10秒钟后自动关闭。

4. HOLD保持开关:按下此功能键,仪表当前所测值保持在液晶显示器上并出现”HOLD”符号,再次按下“HOLD”符号消失,退出保持功能状态;

5. 火线识别指示灯。

6. 旋转开关:用于该表功能状态及量程;

7. 小于2A电流测试插座

8. 公共地:测试附件正极插座;

9. 20A电流测试插座;

10. 电压、电阻及频率插座;

安全符号说明


(1)存在危险电压



(2)操作者必须参阅说明书



(3)接地



万能表主要功能介绍


DC直流电压检测

AC交流电压检测

DC直流电流检测

AC交流电流检测

电阻Ω检测

二极管/通断检测

电容C检测

火线识别TEST检测

DC直流电压检测


(1)将黑色表笔插入“COM”插孔,红色表笔插入“VΩ”插孔(如图4所示);



(2)将量程开关转至相应的V 量程上,然后将测试表笔跨接在被测电路上,红表笔所接的该点电压与极性显示在屏幕上。(如图5所示)



(3)注意事项:

如果事先对被测电压范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;

未测量时小电压档有残留数字,属正常现象不影响测试;如测量时高位显“1”,表明已超过单程范围,须将量程开关转至较高档位上;

输入电压切勿超过1000V,如超过,则有损坏仪表电路的危险;

当测量高电压电路时,注意避免触及高压电路。

AC交流电压检测


(1)将黑表笔插入COM插孔,红表笔插入VΩ插孔;(如图6所示)



(2)将量程开关转至相应的V~量程上,然后将测试表笔跨接在测电路上。(如图7所示)



注意事项


(a)如果事先对被测电压范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;

(b)未测量时小电压档有残留数字,属正常现象不影响测试;如测量时高位显“1”,表明已超过量程范围,须将量程开关转至较高档位上;

(c)输入电压切勿超过700Vrms,如超过则有损坏仪表电路的危险;

(d)当测量高电压电路时,注意避免触及高压电路。

DC直流电流检测


(1)将黑表笔插入COM插孔,红表笔插入mA插孔中(最大为2A),或红表笔插入“20A”中(最大为20A);(如图8所示)



(2)将量程开关转至相应A档位上,然后将仪表串入被测电路中,被测电流值及红色表笔点的电流极性将同时显示在屏幕上。(图9所示)



注意事项


(a)如果事先对被测电流范围没有概念,应将量程开关转到最高的档位,然后按显示值转至相应档上;

(b)如LCD显“1”,表明已超过量程范围,须将量程开关调高一档;

(c)最大输入电流为2A或者20A(视红表笔插入位置而定),过大的电流会将保险丝熔断,在测带20A要注意,该档位无保护,连续测量大电流将会使电路发热,影响测量精度甚至损坏仪表。

AC交流电流检测


(1)将黑表笔插入“COM”插孔,红表笔插入“mA”插孔中(最大为2A),或红表笔插入“20A”插孔中(最大为20A) (如图10所示);



(2)将量程开关转至相应A~档位上,然后将仪表串入被测电路中。(图11所示)



注意事项


(a)如果事先对被测电流范围没有概念,应将量程开关转到最高的档位,然后按显示值转至相应档上;

(b)如LCD显“1”,表明已超过量程范围,须将量程开关调高一档;

(c)最大输入电流为2A或者20A(视红表笔插入位置而定),过大的电流会将保险丝熔断,在测带20A要注意,该档位无保护,连续测量大电流将会使电路发热,影响测量精度甚至损坏仪表。

电阻Ω检测


(1)将黑色表笔插入“COM”插孔,红色表笔插入“VΩ”插孔;(如图12所示)



(2)将量程开关转至相应的电阻量程上,将两表笔跨接在被测电阻上。(如图13所示)



注意事项


(a)如果电阻值超过所选的量程值,则会显“1”,这时应将开关转高一档;当测量电阻值超过1 MΩ以上时,读数需几秒时间才能稳定,这在测量高电阻时是正常的;

(b)当输入端开路时,则显示过载情形;

(c)测量在线电阻时,要确认被测电路所有电源已关断而所有电容都已完全放电时,才可进行;

(d)请勿在电阻量程输入电压;

二极管/通断检测


(1)将黑色表笔插入“COM”插孔,红色表笔插入“VΩ”插孔;(如图14所示)



(2)将量程开关置(如图15所示)档 ,并将表笔连接到待测试二极管,红表笔接二极管正极,读数为二极管正向压降的近似值;



(3)将表笔连接到待测线路的两点,如果内置蜂鸣器发声,则两点之间电阻值低于约(70±20)Ω。

电容C检测


(1)将红色表笔插入“COM”插孔,黑色表笔插入“mA”插孔;(如图16所示)



(2)将量程开关置于电容量程上(如图17所示);



(3)将测试表笔跨接在电容两端进行测量,测量电解电容及钽质电容时需注意极性;

注意事项


(a)如被测电容超过所选量程之最大值,显示器只显示1,此时则应将开关转高一档;

(b)在测试电容之前,显示器可能尚有残留读数,属正常现象,不影响测量结果;

(c)请在测试大容量电容之前,对电容应允充分地放电,以防止损坏仪表.

火线识别TEST


(1)将黑色表笔拨出COM插孔,只留下红色表笔插入VΩ插孔;(如图18所示)



(2)将量程开关置于TEST档位上,将红色表笔接在被测线路上;(如图19所示)



(3)如果显示器显示1,且有声光报警,则红色表笔所接的被测线为火线,如果没有任何变化,则是零线;

注意事项


(a)本功能仅检测标准市电火线AC-110V~AC-380V;

(b)初次作业必须在组长的指示下操作;
