电气设计电缆颜色定义有讲究,其中的规范你知道吗?

2019-1-11 20:53| 发布者: gk-auto| 查看: 80| 评论: 25|原作者: gk-auto

摘要: 依导线颜色标志电路时1、 黑色:装置和设备的内部布线。2 、棕色:直流电路的正极。3 、红色:三相电路和C相;  半导体三极管的集电极;  半导体二极管、整流二极管或可控硅管的阴极。4、黄色:三相电路的A相;  ...

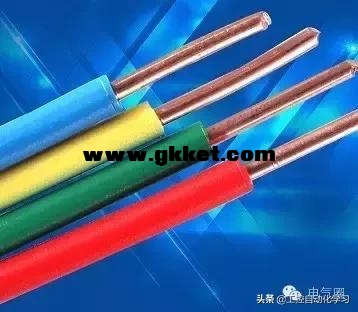

依导线颜色标志电路时
1、 黑色:装置和设备的内部布线。
2 、棕色:直流电路的正极。
3 、红色:三相电路和C相;
  半导体三极管的集电极;
  半导体二极管、整流二极管或可控硅管的阴极。
4、黄色:三相电路的A相;
  半导体三极管的基极;
  可控硅管和双向可控硅管的控制极。
5、绿色:三相电路的B相。
6、蓝色:直流电路的负极;
  半导体三极管的发射极;
  半导体二极管、整流二极管或可控硅管的阳极。
7、淡蓝色:三相电路的零线或中性线;
  直流电路的接地中线。
8、白色:双向可控硅管的主电极;
无指定用色的半导体电路。
9、黄和绿双色(每种色宽约15~100毫米交替贴接):安全用的接地线
10 、红、黑色并行:用双芯导线或双根绞线连接的交流电路。
依电路选择导线颜色时
1、交流三相电路的
A相:黄色;
  B相:绿色;
  C相:红色;
  零线或中性线:淡蓝色;
  安全用的接地线:黄和绿双色。
2、用双芯导线或双根绞线连接的交流电路:红黑色并行。
3、直流电路的正极:棕色;
  负极:蓝色;
  接地中线:淡蓝色。
4、半导体电路的半导体三极管的集电极:红色;
  基极: 黄色;
  发射极:蓝色。
  半导体二极管和整流二极管的阳极:蓝色;
  阴极:红色。
  可控硅管的阳极:蓝色;
  控制极:黄色;
  阴极:红色。
  双向可控硅管的控制极:黄色;
  主电极:白色。
5、整个装置及设备的内部布线一般推荐:黑色;
  半导体电路:白色;
  有混淆时:容许选指定用色外的其它颜色(如:橙、紫、灰、绿蓝、玫瑰红等)。
6 、具体标色时,在一根导线上,如遇有两种或两种以上的可标色,视该电路的特定情况,依电路中需要表示的某种含义进行定色。

注:对于某种产品(如船舶电器)的母线,如国际上已有指定的国际标准,且与第2.1和2.3条的规定有差异时,亦允许按该国际标准所规定的色标进行标色。
