电机驱动设计时熔断器如何选,计算原理是什么?

2019-1-16 19:39| 发布者: gk-auto| 查看: 59| 评论: 22|原作者: gk-auto

摘要: 实践证明,熔断器对于低压电动机的相间短路、单相短路故障和过载是简单而有效的保护装置。但如果熔断器的型式和参数选择不当或使用维护不利,同样达不到预期的保护。 掌握实用的计算公式是电气工作者应具备的能力, ...

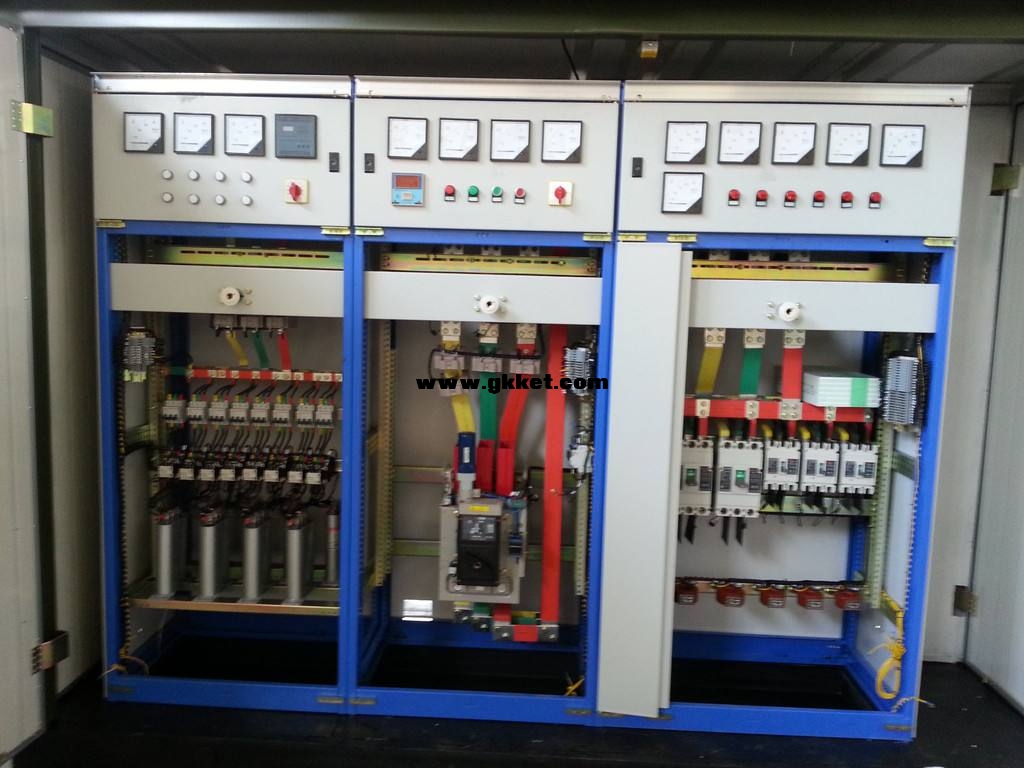

      实践证明,熔断器对于低压电动机的相间短路、单相短路故障和过载是简单而有效的保护装置。但如果熔断器的型式和参数选择不当或使用维护不利,同样达不到预期的保护。
      掌握实用的计算公式是电气工作者应具备的能力,但公式繁多应用时查找不方便,下面将整理和收集的一些常用的实用公式和口诀整理出来,并用实例说明和解释。
1、照明电路电流计算及熔丝刀闸的选择
口诀:白炽灯算电流,可用功率除压求;
日光灯算电流,功率除压及功率因数求(节能日光灯除外);
刀闸保险也好求,一点五倍额定流;
说明:照明电路中的白炽灯为电阻性负荷,功率因数cosΦ=1,用功率P单位瓦除以电压等于其额定电流。日光灯为电感性负荷,其功率因数cosΦ为0.4-0.6(一般取0.5),即P/U/cosΦ=I。
例1:有一照明线路,额定电压为220V,白炽灯总功率为2200W,求总电流选刀闸熔丝。
解:已知 U=220V,总功率=2200W
总电流I=P/U=2200/220=10A
选刀闸:QS=I×(1.1~1.5)=15A
选熔丝:IR=I×(1.1~1.5)=10×1.1=11A
(取系数1.1)
QS--------刀闸
IR---------熔丝
答:电路的电流为10安培,刀闸选用15安培,熔丝选用11安培。
例2:有一照明电路,额定电压为220V,接有日光灯440W,求总电流选刀闸熔丝。(cosΦ=0.5)
解:已知U=220V, cosΦ=0.5,总功率=440W
总电流I=P/U/ cosΦ=440/220/0.5=4A
选刀闸:QS=I×(1.1~1.5)=4×1.5=6A
选熔丝:IR=I×(1.1~1.5)= 4×1.5=6A
答:电路的总电流为4A,刀闸选用6A,熔丝选用6A。
