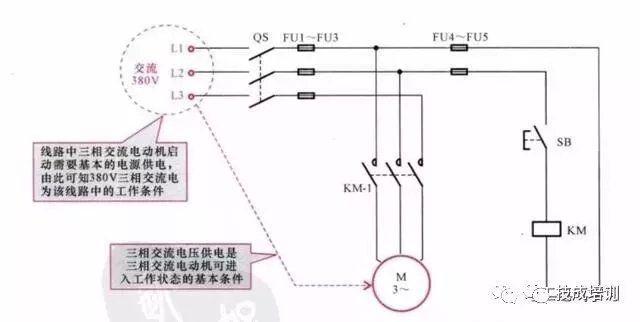

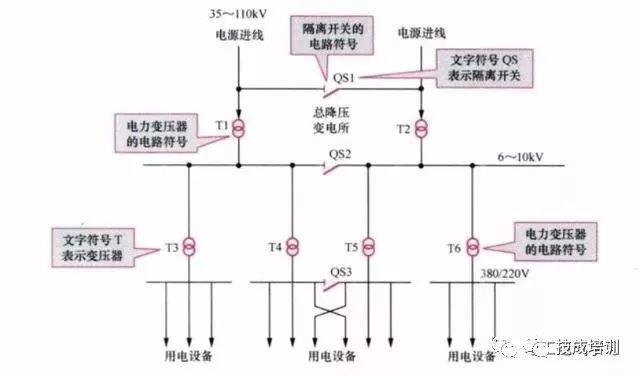

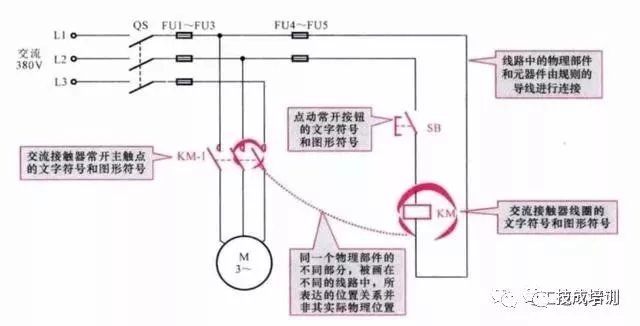

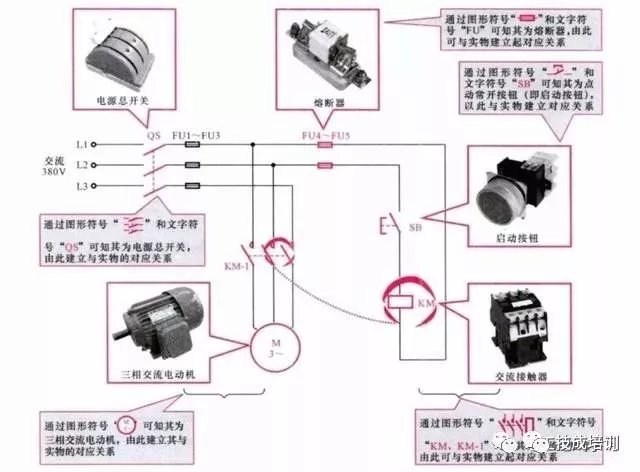

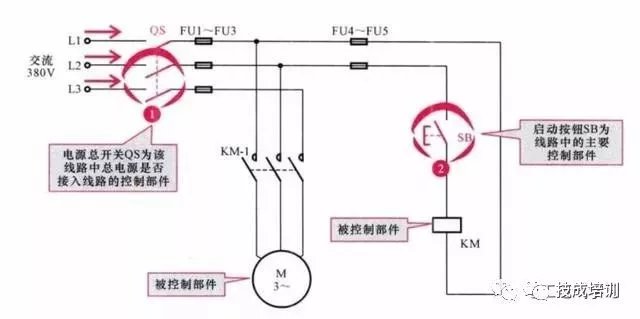

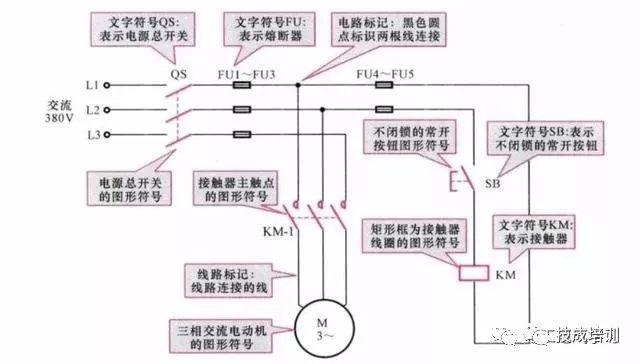

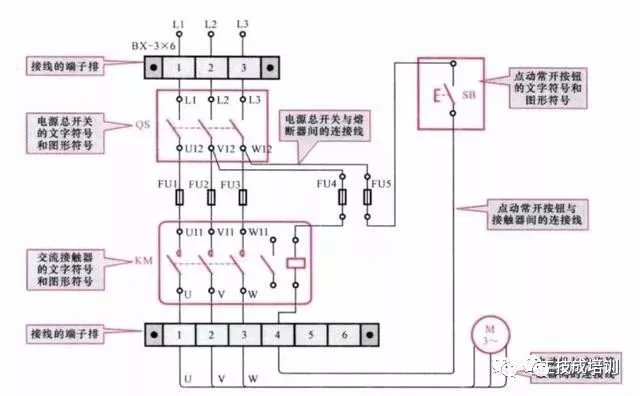

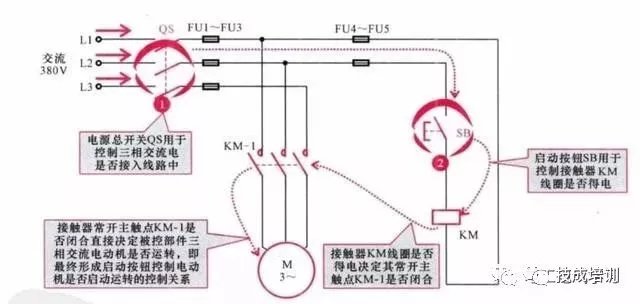

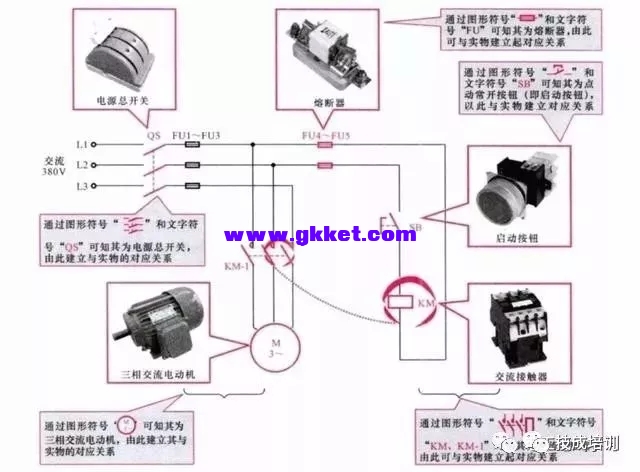

电工线路包含电力的传输 变换和分配线路，以及电气设备的供电和控制线路，它是将线路的连接和分配以及元器件的连接和控制关系，用文字符号和图形符号线路标记等表示出来。线路图是电气系统中的各种电气设备 装备及元器件的名称 关系和状态的工程语言。下图为一典型电路  图中，文字符号是电工常用的一种字符代码，主要包括字母和数字。 图形符号主要是指代表电子元气件 功能部件等物理部件的图形符号。 线路标记则是构成线路图的线 圆点 虚线等。 ①结合电气文字符号 图形符号等进行识图。  有文字符号如T1-T6 QS1 ，也有图形符号 ②结合电工 电子技术的基础知识识图 ③主要总结和掌握各种电工线路 ④结合电气或电子元器件的结构和工作原理识图 ⑤对照学习识图 电工线路识图的基本步骤 ①区分线路的类型分为电工接线图和电工原理图  接线图  原理图 电工接线图的特点是是能体现各元件的实际位置关系，安装检查 维修比较方便。 电工原理图的特点是完整的体现线路的特性和电气作用原理。 ②明确用途 从整体上把握线路用途，明确线路最终实现结果， ③建立对应关系 划分线路 根据线路中的文字符号和图形符号，将这些符号信息与实际元器件建立起一一对应的关系。  ④寻找工作机会 了解元器件功能的工作条件，条件具备时，元件才可进入工作状态  ⑤寻找控制部件 如控制电动机转动，需要接触器的吸合，接触器需要用按钮或其他元器件来控制  ⑥确定控制关系 找到控制部件后，根据线路连接情况，确定控制部件与被控部件之间的关系  ⑦理清供电及控制信号流程 弄清每操作一个控制部件后，被控部件所执行的动作或结果，从而理清线路的信号流程  |
