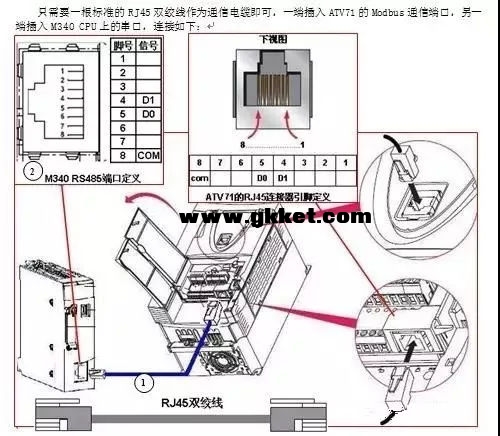

摘要 PLC通过Modbus监控变频器的运行是工业中较常见的应用,本文以施耐德M340 PLC与ATV71变频器为例,简要介绍PLC与变频器之间Modbus串行通信的过程,包括硬件接线、变频器参数设置、硬软件组态、上电调试等,实现在PLC上远程控制ATV71变频器的故障初始化,启动/停止,正转/反转,频率给定等。 1、M340与ATV71的Modbus连接 ![]() 2、M340硬件组态 ![]() 3、程序实现 ![]() ![]() 时间令牌:为了实现系统的可扩展性,容许带多个变频器,而在PLC的每个扫描周期最多只能有8个通信模块(READ _VAR / WRITE _VAR)同时处于通信激活状态,那么要控制多个变频器时,需要对变频器进行分时控制,这里设置时间令牌就是为了让多个变频器轮流通信。 ![]() ![]() 每个变频器拥有一个唯一的时间令牌号,只有在当前的时间令牌等于此变频器的时间令牌时,通信块才会被允许激活。 ![]() |
