PID调节温度控制实例（西门子S7-300）

2018-11-13 23:15| 发布者: gk-auto| 查看: 36| 评论: 28|原作者: gk-auto

摘要: 控制要求1.水罐水温设置在50℃2.误差值在±1℃硬件配置设计方案1.采样：使用 PT100 热电阻经过变送器把水缸温度传送给S7-300 PLC。2. 数据的处理：在 S7-300 PLC 中经过 PID 调节运算输出模拟量信号到功率调节器 ...

控制要求

1.水罐水温设置在50℃

2.误差值在±1℃

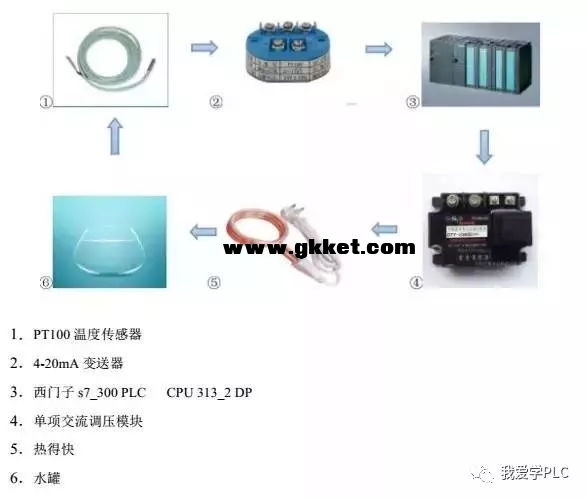

硬件配置

设计方案

1.采样：使用 PT100 热电阻经过变送器把水缸温度传送给S7-300 PLC。

2. 数据的处理：在 S7-300 PLC 中经过 PID 调节运算输出模拟量信号到功率调节器中。

3.温度调节：在功率调节器中把对应的模拟量转化为对应的功率来驱动热得快；

程序编写

创建名称为PID调节的工程，添加CPU314C-2DP.西门子CPU314C-2DP，自带有模拟量输入输出通道，无需扩展模块，在这里我们要注意他们的地址，以及输入输出的测量类型与测量范围。这次试验用的是4-20mA的变送器，输出我们采用0-10V电压输出，这些参数需要在硬件组态时进行设置，设置好以后注意编译保存下载。

2.程序的编写

3.PID调节

首先在开始菜单中打开PID调节面板，如下图所示：
