S7-300 集成PN口建立S7连接与S7-300/400/1200/1500的 S7 单边通信

2018-12-1 22:05| 发布者: gk-auto| 查看: 122| 评论: 24|原作者: gk-auto

摘要: S7 通信按组态方式可分为单边通信和双边通信，单边通信通常应用于以下情况：通信伙伴无法组态 S7 连接通信伙伴不允许停机不希望在通讯伙伴侧增加通信组态和程序前面硬件配置不详述，配置完成后，点击快捷菜单中的Co ...

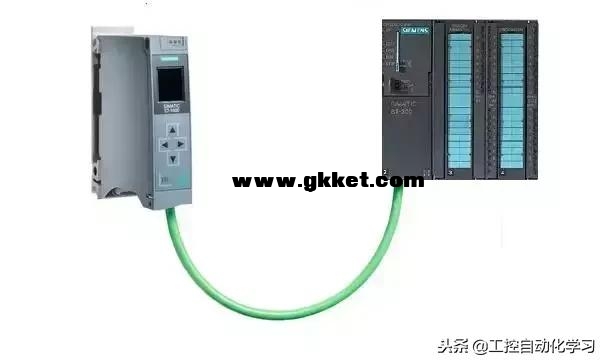

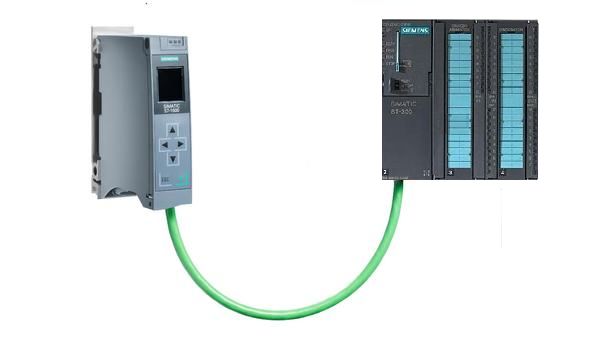

S7 通信按组态方式可分为单边通信和双边通信，单边通信通常应用于以下情况：

前面硬件配置不详述，配置完成后，点击快捷菜单中的Configure Network按钮进入Netpro视图。

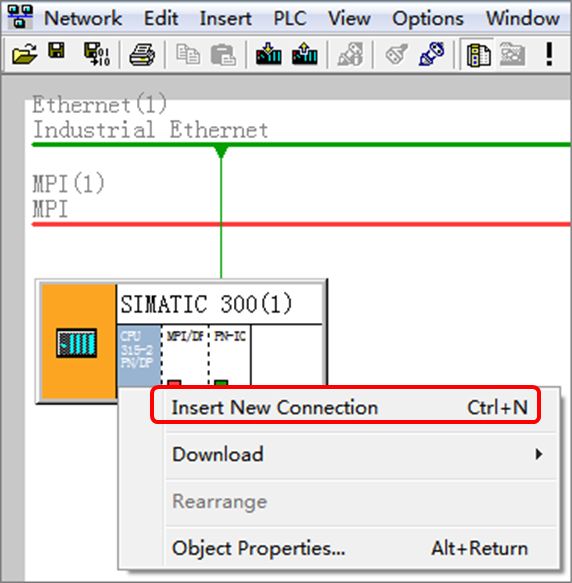

在Netpro视图的CPU上点右键选择Insert New Connection添加新连接。

添加新连接

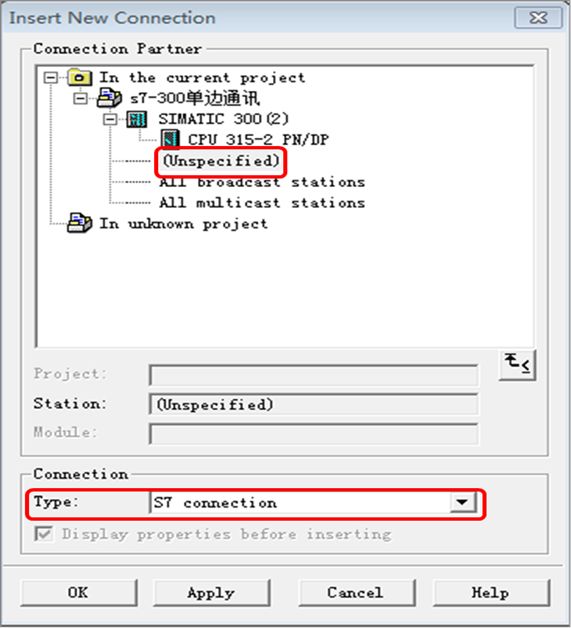

通讯伙伴选择非指定（Unspecified），通讯类型选择S7 connection。

选择通信伙伴和通信类型

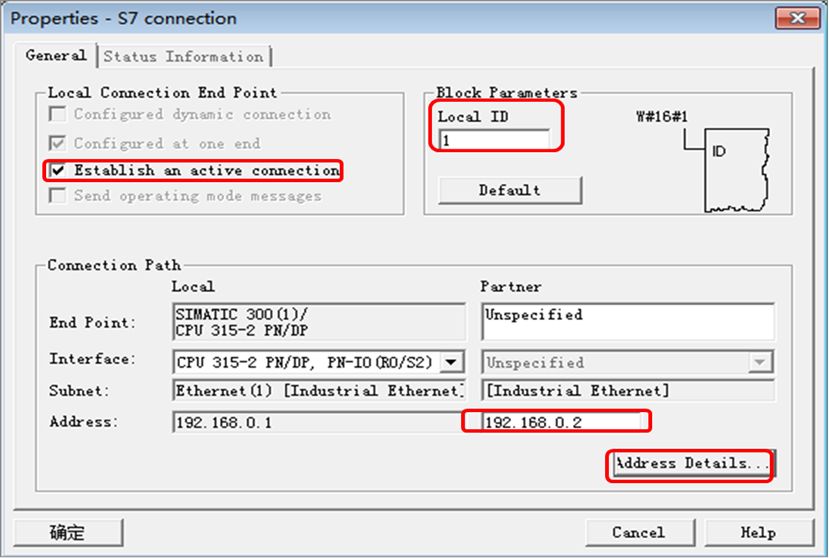

点击OK后在弹出的属性窗口中勾选单端组态（Establish an active connection），并填写通信伙伴的IP地址，注意Local ID编号，本例保持默认值1。点击详细按钮。

S7连接属性

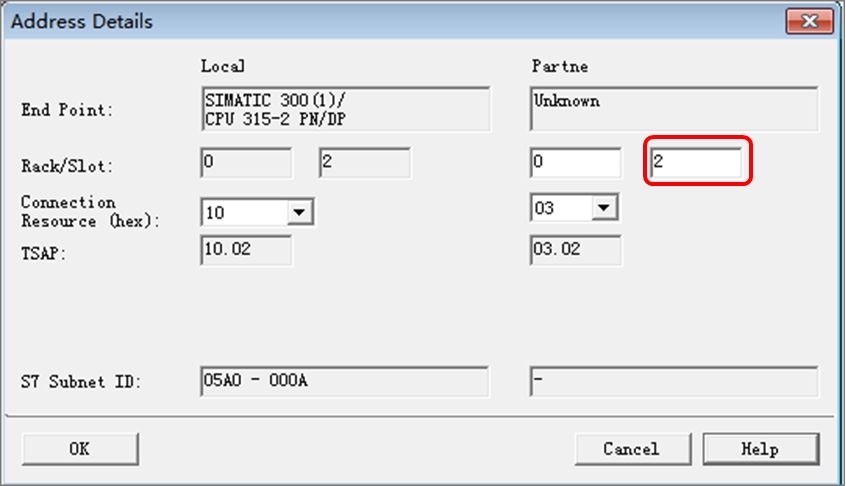

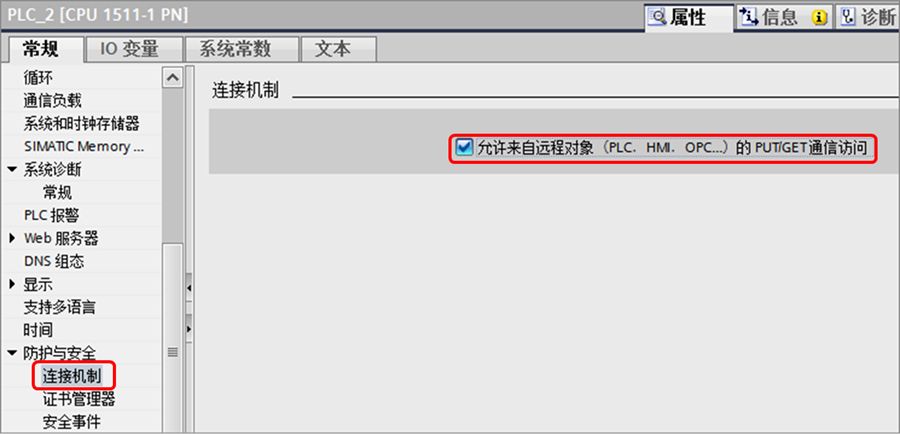

在地址详细信息对话框中填写通信伙伴CPU的机架号和槽号，如通信伙伴是S7-300/400 CPU则槽号为2，如通信伙伴是S7-1200/1500 CPU则槽号为1。点击OK。

S7地址详细

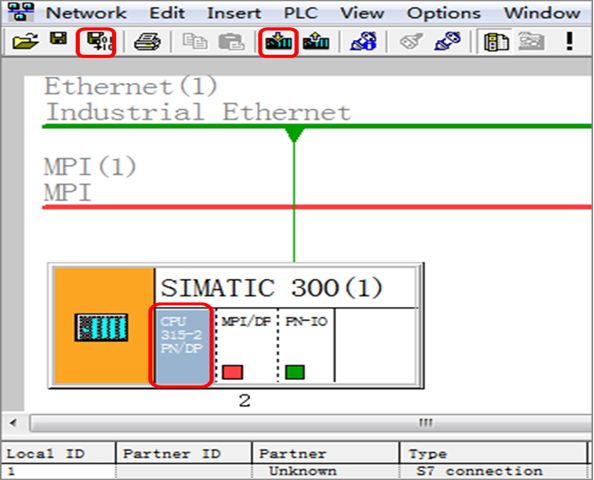

选中CPU，先编译再下载

编译下载

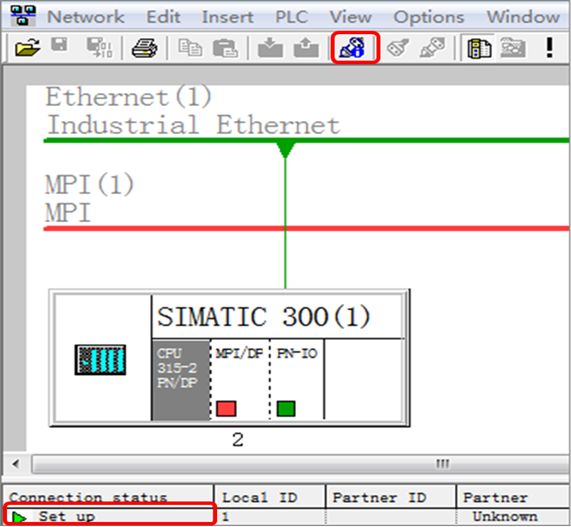

下载完成后，可点击“激活连接状态”按钮，查看连接状态，如下图所示，则表示组态的连接已经成功建立。

连接已建立

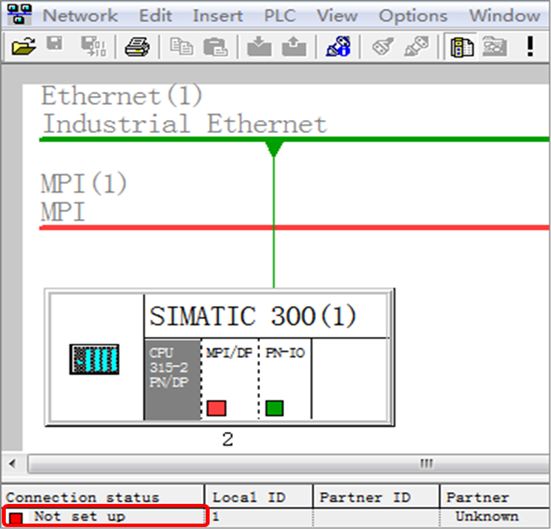

如果出现如下图所示的情况，则说明连接没有建立，请检查网线的连接、IP地址等。

连接未建立

编写PLC程序，调用通讯块

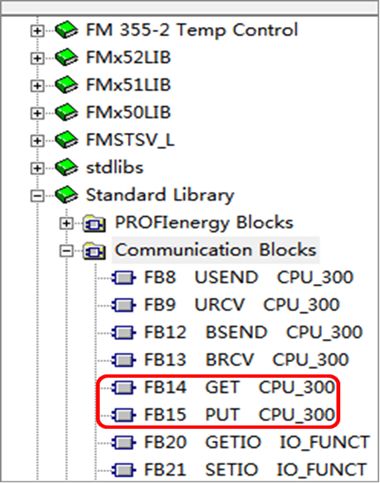

组态连接建立成功后，需要调用通讯功能块PUT和GET进行数据交换。S7-300用于通讯连接的功能块位于标准库中，如下图所示：

PUT GET指令位置

调用PUT指令，本例中本地S7-300 CPU将DB10.DBB0开始的10个字节写入通信伙伴CPU 的DB11.DBB0开始的10个字节中。

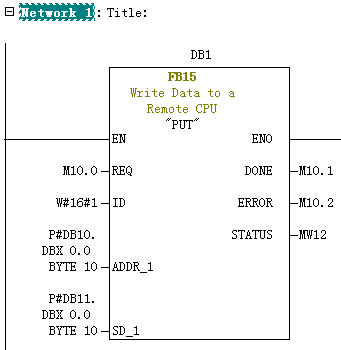

PUT指令

PUT管脚说明

调用GET指令，本例中将通信伙伴CPU的DB20.DBB0开始的10个字节读入到本地S7-300 CPU的DB21.DBB0开始的10个字节中。

GET指令
