入门PLC编程通讯!S7-200与S7-300/400以太网控制知识详解

2018-12-19 19:55| 发布者: gk-auto| 查看: 55| 评论: 22|原作者: gk-auto

摘要: 步骤一:将CP243-1配置为CLIENT实用STEP 7 Micro/WIN32中的向导程序。命令菜单中选择Tools至Ethernet Wizard。 1、点击Next按钮,系统会提示您在使用向导程序之前,要对程序进行编译。 2、点击Yes编译程序1、在此处 ...

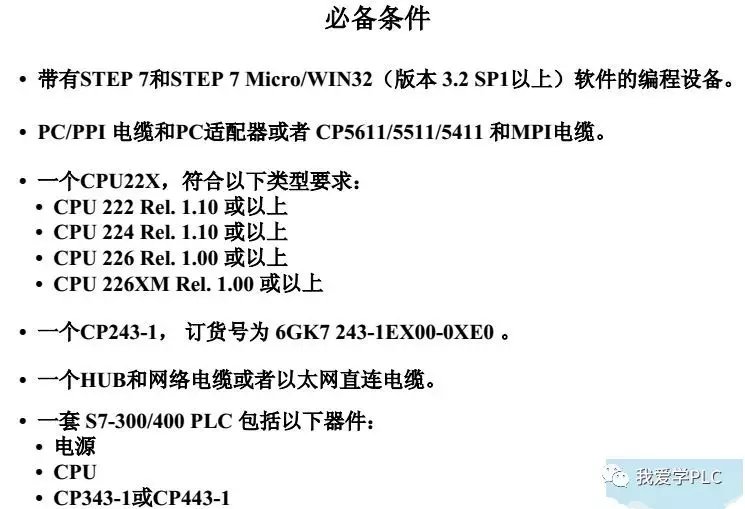

步骤一:将CP243-1配置为CLIENT

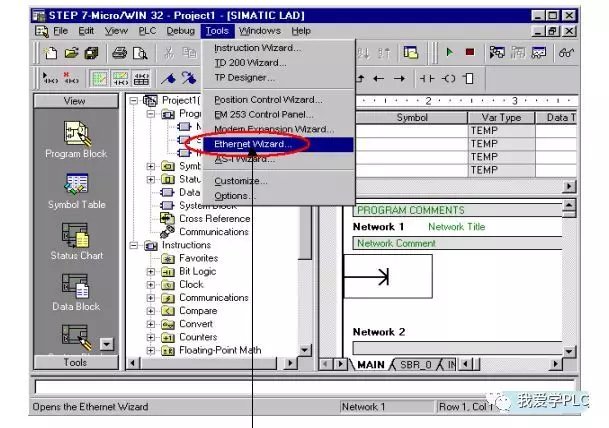

实用STEP 7 Micro/WIN32中的向导程序。命令菜单中选择Tools至Ethernet Wizard。

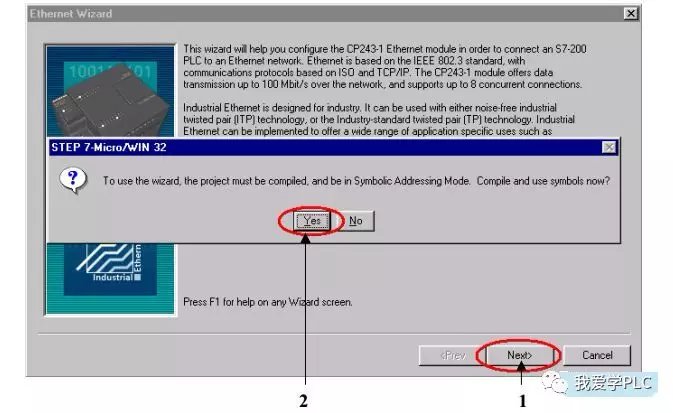

1、点击Next按钮,系统会提示您在使用向导程序之前,要对程序进行编译。
2、点击Yes编译程序

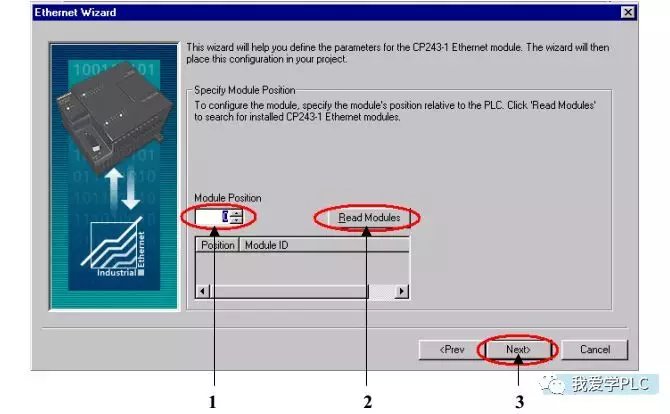

1、在此处选择模块的位置
2、在线的情况下,你也可以用Read Modules 按钮搜寻在线的CP243-1模块
3、点击Next按钮

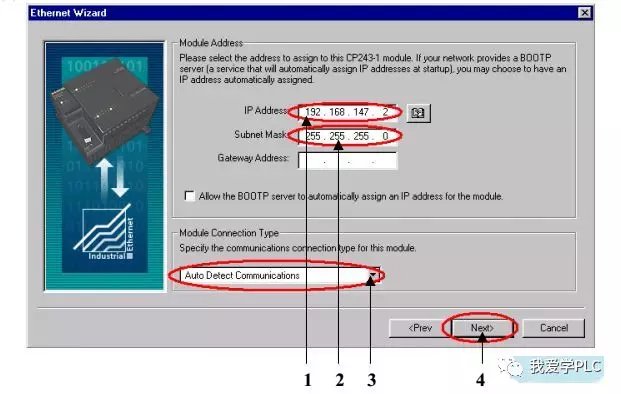

1、在此处填写IP地址
2、在此处填写子网掩码
3、选择模块的通讯类型
4、点击Next按钮

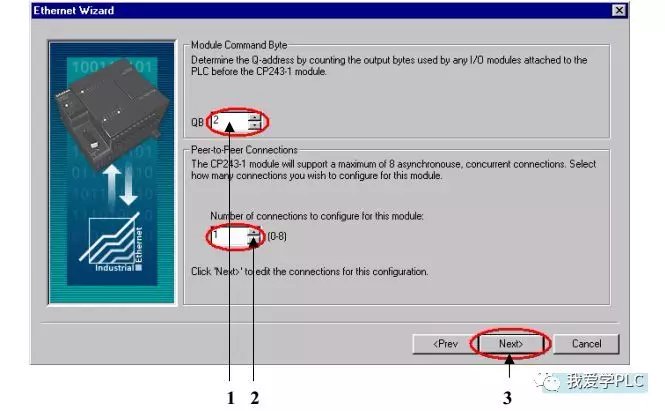

1、在此处填写模块占用的输出地址,建议实用缺省值
2、配置模块的连接个数
3、点击Next按钮

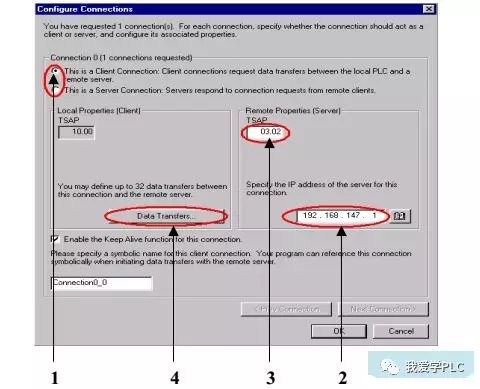

1、配置模块为CLIENT
2、在此处填写SERVER端的IP地址
3、在此处填写TSAP地址,请实用03.02
4、点击Data Transfers按钮

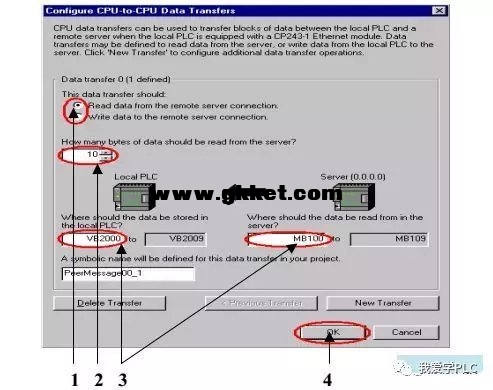

点击New Transfer按钮并点击Yes确认之后,你可以进入参数配置画面
1、选择是读取数据还是写入数据
2、填写通讯数据的字节个数
3、填写发送数据区和接收数据区的起始地址
4、点击OK按钮
点击OK进入下一个画面

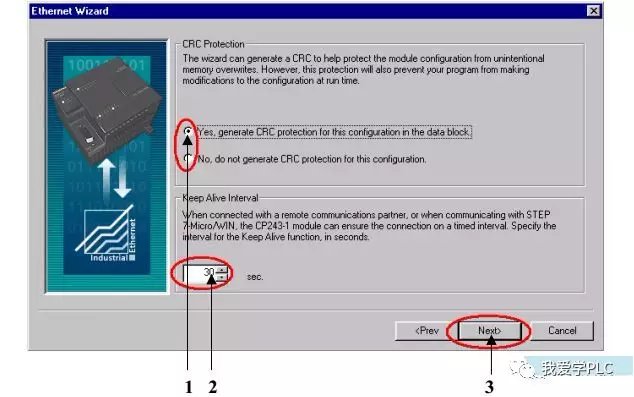

1、选择CRC校验
2、使用缺省的时间间隔30秒
3、点击Next按钮

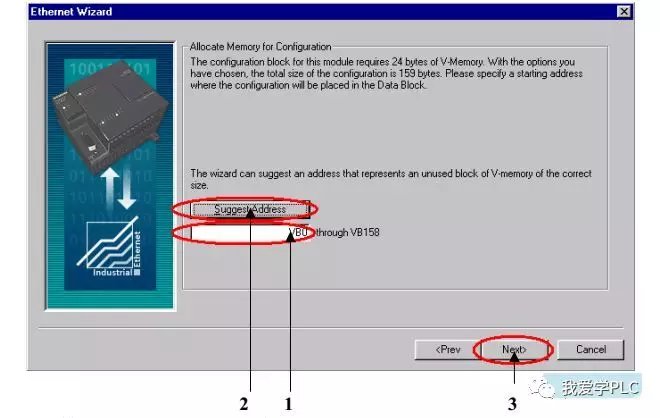

1、填写模块所占用的V存储区的起始地址
2、你也可以通过Suggest Address按钮来获得系统建议的C存储区的起始地址
3、点击Next按钮

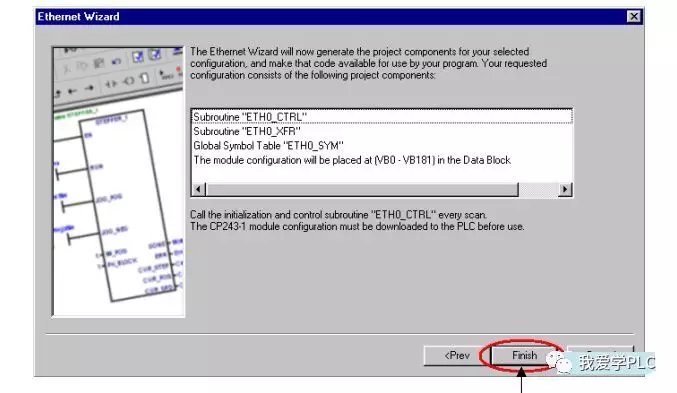

点击Finish按钮,完成对该模块的配置
步骤二:在CLIENT上编写通讯程序
你可以使用向导程序为你提供子程序,在CLIENT上编写图中的通讯程序。然后,将整个项目下载到作CLIENT的CPU上。

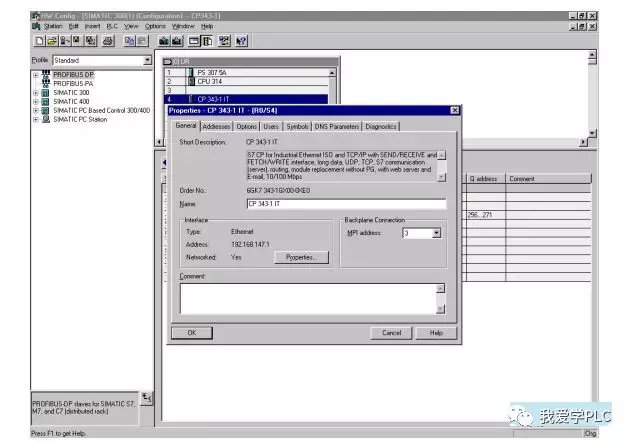

步骤三:用STEP7软件配置CP343-1或CP43-1。
使用HUB或者以太网直连电缆将CP243-1和CP2343-1或CP443-1连接在一起,你就可以在俩个CPU之间交换数据了。
