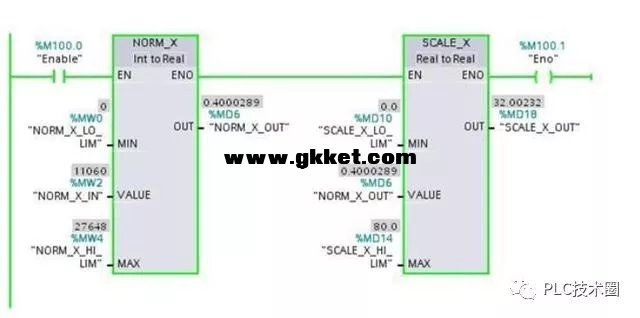

我们在日常 PLC 编程中，遇到最多的就是将现场的模拟量信号转化为实际的工程值，如将0~20mA / 4~20mA / 0~10V等现场变送器的电流或者电压信号转化为 0~10MPa，0~100℃等工程值，对于西门子 S7-300/400，可以使用 FC105 / FC106 来实现转化，对于 S7-200/SMART200 可以使用SCALING 库程序就行转化，当然也可以根据相应的转化关系自己写更加符合现场要求的，具有更多功能的子程序，FC/FB块，那么对于新手如何使用博图 TIA 快速实现呢？？？  第一种方法：自己编写程序进行转化 大家都知道模拟量转化的通用公式是：Ov=[(Osh-Osl)*(Iv-Isl)/(Ish-Isl)]+Osl Ov: 换算结果，如温度的工程值50℃； Iv：换算对象，为模拟量模块采集上来的值； Osh：换算结果的高限，如100℃； Osl ：换算结果的底限，如0℃； Ish ：换算对象的高限，如27648； Isl ： 换算对象的低限，如0；  然后使用 CONVERT 和 CALCULATE 指令来完成，CONVERT用来将模拟量模块采集的数据 0~27648 的 int 类型转化为实数类型 Real , 如图：  然后使用将转化后的实数使用 CALCULATE 进行数学运算，即根据公式 ： Ov=[(Osh-Osl)*(Iv-Isl)/(Ish-Isl)]+Osl ，如图写入公式：  这样自己编写的程序就可以实现模拟量信号转化为工程值，当然也可以加入对信号的处理，如对信号的处理，小于0或者大于27648进行直接赋值为0或者27648，以及进行报警处理等。 第二种方法：使用“ SCALE_X ” 和 “ NORM_X ” 指令来转换模拟量值 SCALE_ X 为“缩放” ，NORM_X 为“标准化”。功能块位于 TIAPortal指令的“转换操作”中。 功能与参数的详细说明参考 帮助。若要取得某个功能块的在线帮助。 计算公式： SCALE_X_OUT = [（NORM_X_VALUE - NORM_X_MIN）/（NORM_X_MAX - NORM_X_MIN）] * （SCALE_X_MAX - SCALE_X_MIN） + SCALE_X_MIN NORM_X中，上下限分别为 MAX=27648 和MIN=0 ，SCALE_X中量程转化后对应于 MAX=80 和 Min=0。输入值为整数数据类型，量程转化后输出值为实数数据类型。NORM_X_VALUE对应模拟量模块采集的值。  至此，西门子博图 TIA 平台上的模拟量转化讲解完了，具体应用需要根据现场要求就行，这里只是简单的量程转化，实际应用了需要对输入信号进行提前处理如滤波处理等，做相关的报警处理。更多的问题请留言讨论。  |
