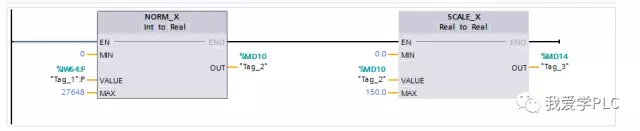

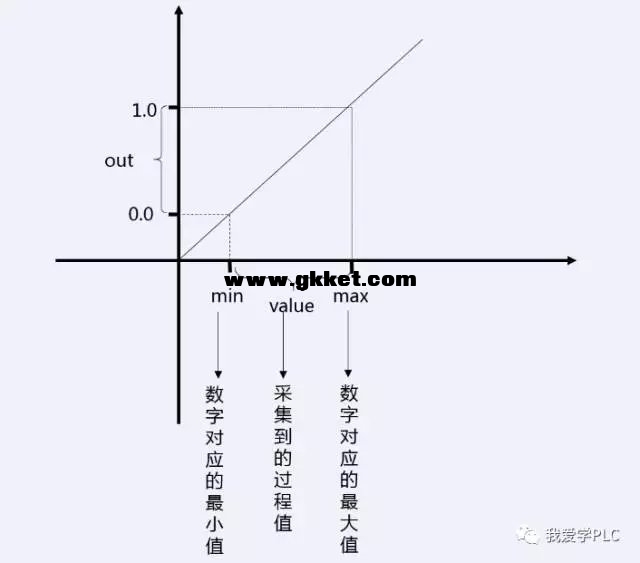

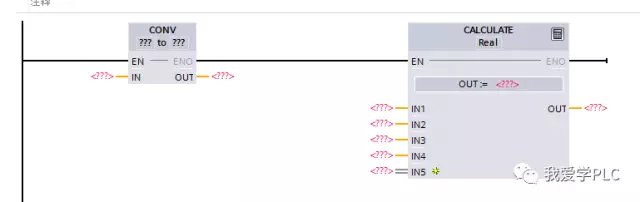

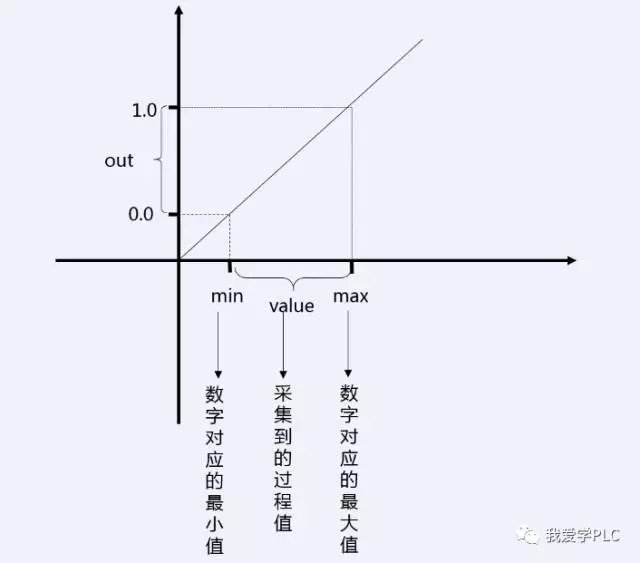

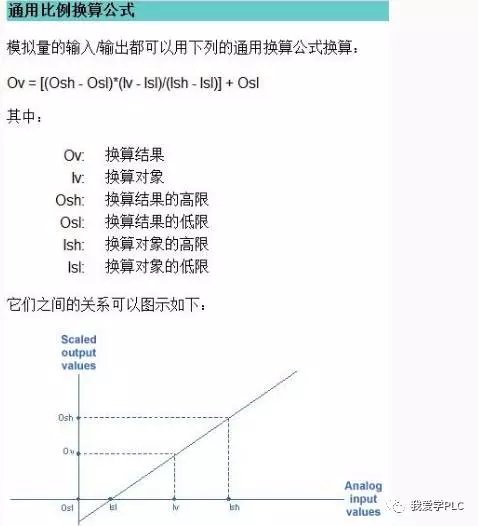

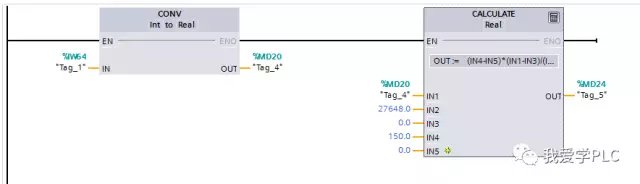

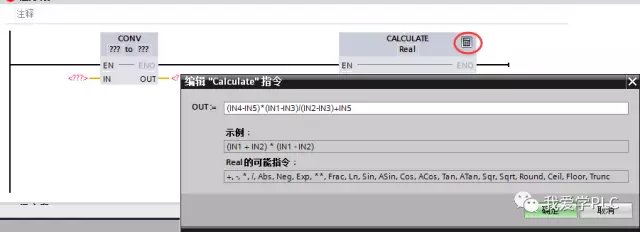

前几天有个朋友问了个有关于S7-1200PLC中的模拟量的转换问题，他跟我说S7-300中有FC105和FC106用于做模拟量的转换过程，S7-200 中也有scaling转换库指令，可以用于模拟的转换。但在S7-1200中为什么就没有相应的库去做转换呢？ 对于S7-1200的PLC来讲，并没有S7-300中使用到的FC105和FC106这两个块的，但是做法有要几种，这里跟大家说两种方法： （方法一）S7-1200中提供了两条指令供大家使用，大家在使用者两条指令时，就可以用于完成模拟量的转换过程。（1）NORM_X：标准化 （2）SCALE_X：缩放 （1）NORM_X：标准化 “标准化”指令，通过将输入 VALUE 中变量的值映射到线性标尺对其进行标准化。 可以使用参数 MIN 和 MAX 定义范围的限值。 输出 OUT 中的结果经过计算并存储为浮点数，这取决于要标准化的值在该值范围中的位置。 如果要标准化的值等于输入 MIN 中的值，则输出 OUT 将返回值“0.0”。 如果要标准化的值等于输入 MAX 的值，则输出 OUT 需返回值“1.0”。如果是用于模拟量的转换，则MIN和MAX表示的就是我们模拟量模块输入信号对应的数字量的范围，而VALUE表示的就是我们的模拟量模块的采用值。如下图所示：  （2）SCALE_X：缩放 “缩放”指令，通过将输入 VALUE 的值映射到指定的值范围来对其进行缩放。 当执行“缩放”指令时，输入 VALUE 的浮点值会缩放到由参数 MIN 和 MAX 定义的值范围。 缩放结果为整数，存储在 OUT 输出中。  所以通过这两个指令，我们就可以实现模拟量的转换过程。如下图所示：  （方法二） 可以自己通过转换指令（CONVERT）及数学函数中的计算指令（CALCULATE），按照模拟量的转换公式编写这个计算指令。  模拟量转换公式：  编写计算公式时，首先定义好各个管脚所对应的公式中的名称， IV：IN1 Ish：IN2 Isl：IN3 Osh：IN4 Osl：IN5 OV：OUT  在生产的指令上面输入相应的参数即可：  当然在会用的过程中，也可以直接使用带参数的FC按照模拟量的转换公式去编写相应的程序。 若有不对之处请指正，谢谢  |
