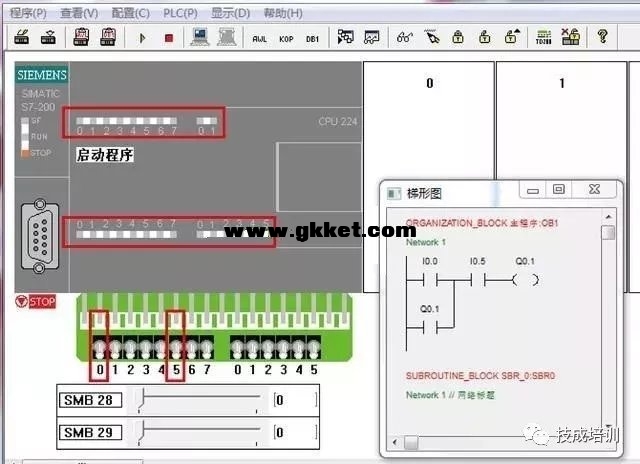

相信很多电气朋友都知道西门子PLC仿真软件吧！虽然它不能代替真正的PLC，但是对于开关量和简单模拟量的程序仿真还是能够胜任的。 它解决了初学者手中没有真实的PLC，而又想练习编程的问题，它可以像真正的PLC一样，检验编写的程序的正确与否，辅助我们找到程序中的错误，具有较高的实用价值。 今天给大家说的软件名字是：S7-200仿真软件，下载下来直接运行就可以啦。 接下来说一下使用方法，首先我们要使用西门子S7-200 PLC的编程软件STEP 7-Micro/Win编写程序，如图1  图1 图1中最大红框中的梯形图，这是自锁程序，编写完成以后，做两件事。 1，把CPU的型号改为：CPU 224 CN。 2，点击菜单栏文件中的导出，然后选择保存类型为：（*.awl）。文件名为：启动程序（名字随便取），点击保存按钮，保存至桌面，一会要用到。然后打开下载的仿真软件，如图2  图2 图2，是仿真软件第一次打开时的画面，我们要设置一下，首先点击菜单栏里的配置中的CPU型号，将CPU型号选为CPU224，即变成如图3的样子，和真实的PLC是一样的。  图3 在图3中，点击菜单栏程序中的载入程序再选择所有，在弹出的窗口中选择刚才保存在桌面的（启动程序 . awl）点击打开。然后将弹出来的其他的小窗口都关掉，只保留梯形图这个小窗口，然后点击菜单栏PLC 运行。 这时看到运行后，PLC没什么变化，然后点击图3中最小的两个红色小方框I0.0和I0.5使它们在闭合状态，这时就会发现Q0.1指示灯已经亮起，说明Q0.1已经有了输出。  图4 图4，展示的是仿真软件的程序监视功能，这个功能很实用，和真实的PLC的程序监视是一样的，它能直观的看到程序的运行状态。 操作方法是点击图4中最上面的红色方框中的按钮就可以了，最大的红色方框中的，就是程序在监视状态下运行的状态。  |
