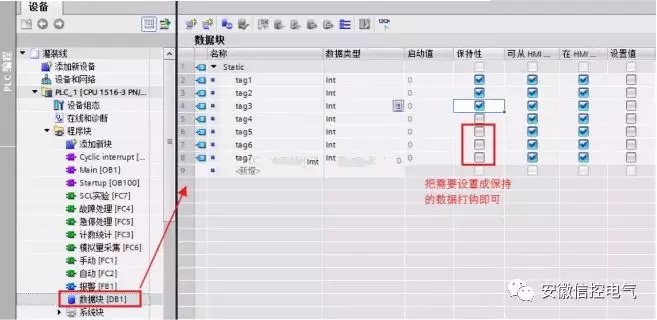

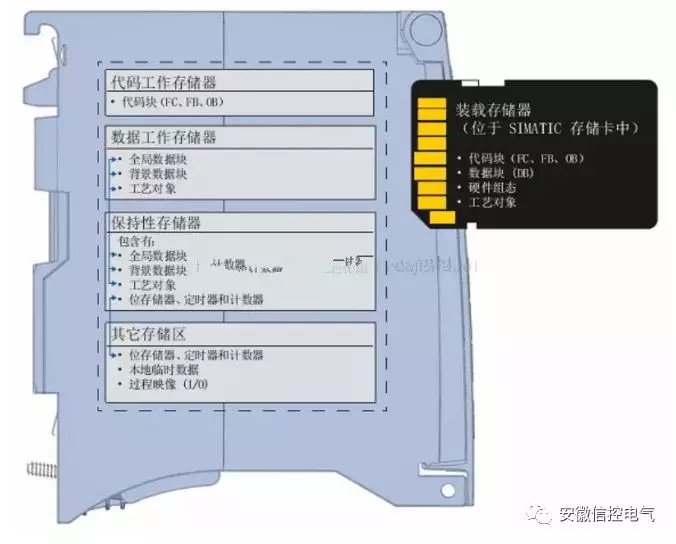

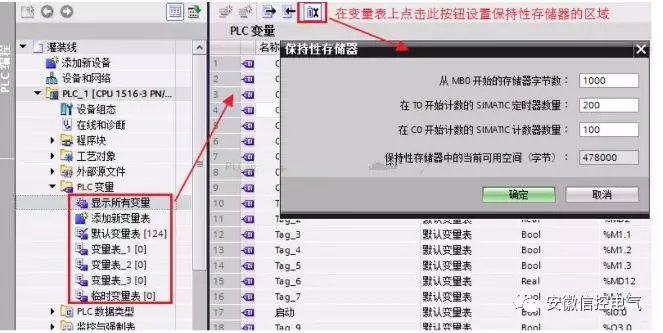

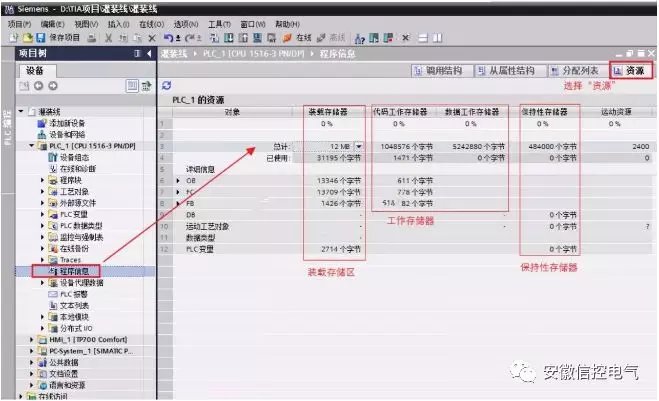

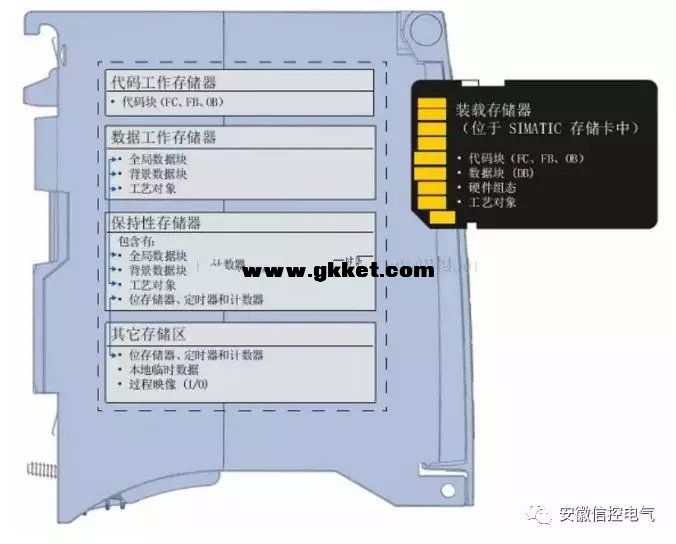

PLC上的存储器与个人电脑上的存储器功能相似，主要用来存储系统程序、用户程序和数据。 根据功能不同可把存储器进行细分，可分为如下几个存储区： 装载存储器区（Load Memory） 工作存储器区（Work Memory） 保存存储器区（Retentive Memory） 系统存储器区（System Memory） 上面四个区域除了装载存储器区是外插SIMATIC存储卡，其他都是CPU内部集成的存储器。  1、 装载存储器 在S7-300/400系列PLC中装载存储器也就是外插的MMC卡，这个卡是Flash Memory，断电后卡中的信息不会丢失。对于S7-1500 CPU的装载存储器，只能通过外插存储卡扩展，容量最大支持到32G。  装载存储器主要存储项目中的程序块、数据块、工艺对象、硬件配置，就是你用博途编写程序和组态硬件产生的所有数据。 在你下载程序的过程中，首先是存储到装载存储器中，然后再复制到工作存储器中，程序和数据在工作存储器中运行。 对CPU的任何操作都不会让SIMATIC存储卡的用户程序丢失，也不会损坏程序。所以无论你CPU怎么损坏，用户程序是不会丢失的，但是没有了SIMATIC存储卡，即使你买再多的CPU，依然要重写程序。 装载存储器类似电脑的硬盘。 在S7-300/400 PLC中，装载存储器不存储项目中的符号和注释等信息，但是S7-1500 PLC的装载存储器可以保存变量的符号、注释信息以及PLC的数据类型。 西门子SIMATIC存储卡的知识以后专门介绍，这篇文章你知道所谓装载存储器就是S7-300/400上的MMC卡，S7-1500上这张卡叫做SIMATIC存储卡。 2、工作存储器 工作存储器是集成在CPU内部的RAM存储器，容量根据型号确定，不能扩展。所以在选择CPU时除了要考虑指令的处理速度，还要考虑最终程序的大小。如果写完程序发现CPU没法运行，就比较麻烦了。 可分为代码工作存储器和数据工作存储器，分别用来保存与程序运行有关的代码（OB/FC/FB）和数据块（DB）。 工作存储器类似个人电脑中的内存条，断电时数据会丢失，恢复供电时CPU会从装载存储器复制数据到工作存储器。  3、系统存储器 系统存储器与工作存储器一样，都是集成在CPU内部的RAM存储器，数据掉电丢失，容量不能扩展。系统存储器主要包括： 输入过程映像区（I区） 输出过程映像区（Q区） 位存储区（M区） 定时器区（T区） 计数器区（C区） 局部数据区（L区） I/O外设存储器 以上存储区如果你不理解什么意思，自己找资料看看，都是基础知识，不赘述了。 系统存储器是CPU系统运行用来处理数据的，编程的时候很少能操作系统存储器，所以知道有这么个存储器就可以了。 4、保持存储器 保持存储器是集成在CPU内部的非易失存储器，通过参数设置可以使一部分数据掉电不丢失。 M、T、C和数据块内的数据，默认情况掉电会复位，可通过参数设置成可保持，那么在掉电时数据会保存到保持存储器中。 下图是如何设置保持存储器，简单看以下，以后还会专门讲解。  设置M/T/C存储器的保持性  设置DB块保持性 5、查看存储器 这些存储器在博途软件中，可通过项目树中的“程序信息”下查看相关信息。在“资源”选项卡中，能显示存储区总空间大小和已分配存储空间的信息。 对于S7-1500 CPU，可在下拉列表中指定装载存储器的总大小。  以上就是S7-1500存储器相关的知识，如果你学习过《计算机原理》，理解这些应该很简单。没有基础的多看遍，像这样的基础知识掌握扎实了，会在编程时避免很多错误。  |
