西门子S7-1200的数据存取方式

2019-4-7 15:35| 发布者: 198366809| 查看: 3| 评论: 6|原作者: 198366809

摘要: 西门子S7-1200 CPU中可以按照位、字节、字和双字，对存储单元进行寻址。二进制数的一位只有0或1两种不同的取值，可以用来表示数字量或称开关量的两种不同的状态，如触点的断开和接通线圈的通电和断电等。八位二进制 ...

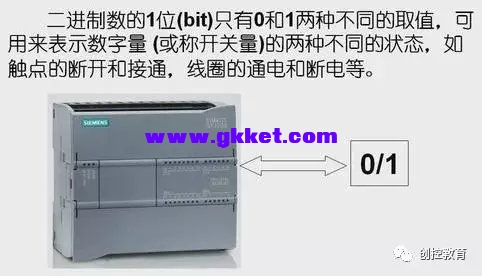

西门子S7-1200 CPU中可以按照位、字节、字和双字，对存储单元进行寻址。二进制数的一位只有0或1两种不同的取值，可以用来表示数字量或称开关量的两种不同的状态，如触点的断开和接通线圈的通电和断电等。

八位二进制数组成一个字节，其中的第0位为最低位，第七位为最高位。

两个字节组成一个字，其中的第0位为最低位，第15位为最高位。

两个字组成一个双字，其中的第0位为最低位，第31位为最高位。

西门子S7-1200 CPU，不同的存储单元都是以字节为单位, 如图所示：

对位数据的寻址由字节地址和位地址组成，如I3.2，其中的区域标识符I表示输入映像区，字节地址为3，位地址为2，这种存取方式称为字节位寻址方式。

对字节的寻址，如MB2，其中的区域标识符M表示为存储区，2表示寻址单元的起始字节地址，B表示寻址长度为一个字节，即寻址为存储区中的第二个字节。

对字的寻址，如MW2，其中的区域标识符M表示为存储区，2表示寻址单元的起始字节地址，W表示寻址长度为一个字，即两个字节，寻址为存储区中从第二个字节开始的一个字，即字节2和字节3。请注意，两个字节组成一个字，遵循的是低地址、高字节的原则。以MW2为例，MB2为MW2的高字节，MB3为MW2的低字节。

对双字的寻址，如MD0，其中的区域标识符M表示为存储区，0表示寻址单元的起始字节地址，D表示寻址长度为一个双字，即两个字四个字节，寻址为存储区中从第0个字节开始的一个双字，即字节0、字节1、字节2和字节3。
