西门子PPI 通信实现的步骤

2019-4-9 09:49| 发布者: gkket| 查看: 1| 评论: 1|原作者: gkket

摘要: PPI 协议是S7-200 CPU 最基本的通信方式，通过原来自身的端口（PORT0 或PORT1）就可以实现通信，是S7-200 默认的通信方式。PPI 是一种主—从协议通信，主—从站在一个令牌环网中，主站发送要求到从站，从站响应；从 ...

PPI 协议是S7-200 CPU 最基本的通信方式，通过原来自身的端口（PORT0 或PORT1）就可以实现通信，是S7-200 默认的通信方式。PPI 是一种主—从协议通信，主—从站在一个令牌环网中，主站发送要求到从站，从站响应；从站不发信息，只是等待主站的要求并对要求作出响应。如果在用户程序中使能PPI 主站模式，就可以在主站程序中使用网络读写指令来读写从站信息。而从站程序没有必要使用网络读写指令。

实现PPI 通信的步骤

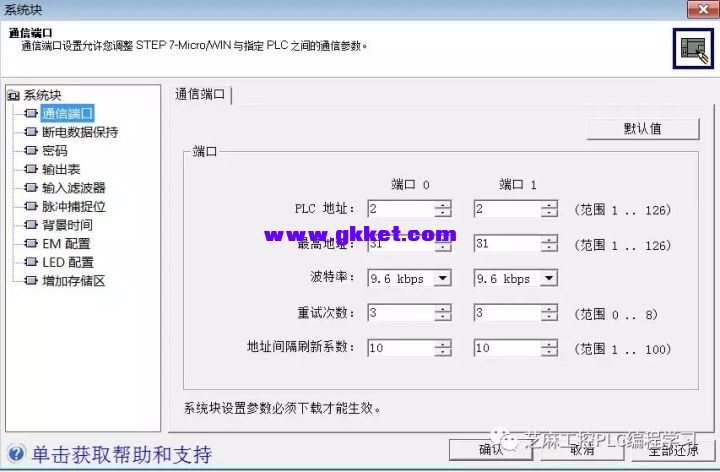

（1）对每一台plc，设置其系统块中的通信端口参数，对用作通信的端口（PORT0 或PORT1），指定其地址（站号）和波特率。设置后把系统块下载到该PLC。具体设置如下：把CPU226端口0 设为1 ，波特率为了19.2 ，CPU 224端口0 设为2 ，波特率为了19.2 。

（2）编写主站网络读写程序段，如前所述，在PPI 网络中，只有主站程序中使用网络读写指令来读写从站信息。而从站程序没有必要使用网络读写指令。在编写主站的网络读写程序前，应预先规划好下面数据：

① 主站向从站发送数据的长度（字节数）。

② 发送的数据位于主站何处。

③ 数据发送到从站的何处。

④ 主站从各从站接收数据的长度（字节数）。

⑤ 主站从从站的何处读取数据。

⑥ 接收到的数据放在主站何处。

以上数据，应根据系统工作要求，信息交换量等统一筹划。考虑本设备中，工作站PLC 所需交换的信息量不大，发送和接收的数据均1 个字节已经足够。

编制主站的网络读写程序简便的方法是借助网络读写向导。这一向导程序可以快速简单地配置复杂的网络读写指令操作，为所需的功能提供一系列选项。一旦完成，向导将为所选配置生成程序代码。并初始化指定的PLC为PPI 主站模式，同时使能网络读写操作。

网络读写编程大致有如下几个步骤：

规划本地和远程通信站的数据缓冲区

写控制字SMB30（或SMB130）将通信口设置为PPI主站

装入远程站（通信对象）地址

装入远程站相应的数据缓冲区（无论是要读入的或者是写出的）地址

装入数据字节数

执行网络读写（NetR/NetW）指令

各CPU的通信口地址在各自项目的SystemBlock（系统块）中设置，下载之后起作用。

调用NetR/NetW指令

多数网络读写的不正常现象，除了硬件设备和软件设置的问题外，与在用户程序中调用网络读写指令的方式有关。包括看起来通信正常，但经过一段时间（可能是几天）后也会出现故障的现象。

使用用NetR/NetW时，应当注意：

避免简单地定时激活NetR/NetW：由于串行通信的特点，无法得知何时真正结束。如果定时进行网络读写通信，必须判断此次通信是否正常结束同时有效的NetR/NetW指令不能超过8个，否则通信请求队列会超出操作系统的管理能力使用SM0.0调用网络读写指令，虽然能长期工作，但不能超过8个指令，而且会出现监控时指令块变为红色的现象，最好还是加上必要的读写状态判断条件。最简单可靠的方法，是使用Micro/WIN中的NetR/NetWWizard（网络读写指令向导）。

使用NetR/NetW向导可以编辑最多24条网络读写指令，其核心是使用顺序控制指令，这样在任一时刻只有一条NetR/NetW指令有效。如果要求超出24条网络读写指令，可以自己按照此方法编程。清除网络读写指令数据缓冲区中的（故障）状态字节可以恢复“死掉”的通信。但还是建议用户采用比较正规的编程方法。 NETR/NETWWizard-网络读写指令向导只有在PPI通信中做主站的CPU才需要用NETR/NETW向导编程。

配置NETR/NETW向导：
