西门子S7-300的CPU功能说明及项目选型

一、CPU的功能

CPU的功能：执行用户程序，为S7-300背板总线提供5V电源，系统中的控制中心，CPU默认集成有一个MPI通信口，编程人员一般都是使用该口实现对程序的上/下载操作

1、CPU的分类

西门子S7-300系列CPU根据自身集成的功能及通信口类型分为以下的5种类型：

1）标准型CPU

2）紧凑型CPU

3）户外型CPU

4）故障安全性CPU

5）具有运动控制功能的CPU

而实际项目中常使用的是“标准型CPU”和“紧凑型CPU”

2、CPU的型号说明

① CPU：表示是CPU型号，区别于扩展模块

② 313：CPU系列，包含312~319系列的CPU

③ C：技术特性简称

C — 紧凑型，集成有I/O点

F — 故障安全型

T — 运行控制型

无 — 标准型

④ 2：表示CPU带的通信口数量

⑤ DP：通信端口技术特性

DP — Profibus DP通信端口

PtP — RS422/485串口

DP/PN — 表示该CPU既有Profibus DP通信端口，又有ProfiNet通信端口

3、CPU的分类说明

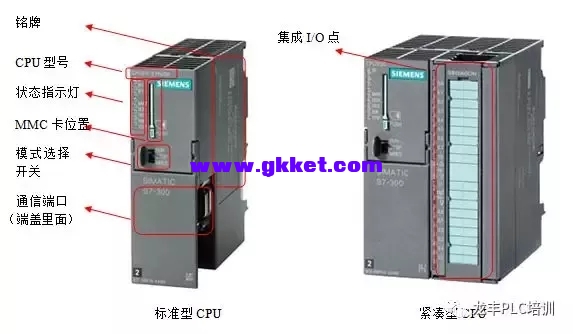

1）标准型CPU：不带特殊功能、也不集成I/O点的CPU，如：CPU312、CPU313、CPU315-2DP、CPU317-2；如下图

标准型CPU

2）紧凑型CPU：带“C”的CPU，集成有I/O点的CPU，如：CPU313C、CPU313C-2PtP、CPU314C-2DP；如下图

紧凑型CPU

3）户外型CPU：带“IFM”型CPU，如：CPU314IFM

4）故障安全型CPU：带“F”的CPU，如：CPU315F-2DP，在集中式扩展或网络分布式扩展中可组态故障安全型I/O 模块，从而组态一个安全型自动化系统，以提高安全运行的需要。

5）运动控制型CPU：用于定位控制，带“T”的CPU，如：CPU315T-2DP可用于控制步进、伺服等系统，实现精确定位控制功能。

4、各类型CPU的详细订货号：

5、CPU的使用说明

1）功能参数表

6、CPU的功能参数对比

1）CPU的功能参数如下表，项目中需要确认对应所选CPU是否满足编程需求

7、S7-300的CPU312~CPU319的性能对比：

1）扩展能力越强

2）可支持通信口数量越多，即网络通信能力越强

3）编程使用地址区域越大，如：T区、C区、FC块、DB块等

4）运行速度越快，即扫描同一个程序，所用的时间越短，也就是扫描周期越短

5）越贵

在实际项目中，单是选型CPU，需要根据项目的功能要求按以下步骤选择合适的CPU

1）统计出I/O点数，包含数字量及模拟量的

2）需要何种通信，选择对应的通信口CPU或者扩展通信模块

3）是否需要其它功能，如高速计数等，把需要的功能一一罗列出来

4）根据以上所列选择满足的CPU及模块
