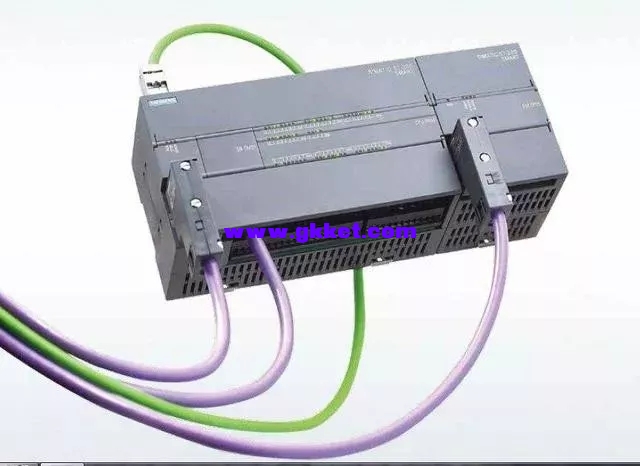

首先介绍我们的硬件准备工作 1一台支持Modbus协议的称重仪表  支持Modbus协议的称重仪表 2设置好仪表的通讯参数 根据自己的要求可以调整，只要和PLC端统一就可以 波特率：9600 数据格式：8n1:8位数据/无校验位 通讯方式：Modbus协议 校验和：OFF 仪表通讯地址：1 3确定所要读取的变量地址 这里我们只需要读取仪表的当前实时重量即可  仪表实时重量的地址为0，对应Modbus通讯里的40001 4200smartPLC一台  200smartPLC 5连接端口 将仪表端的RS485接口A，B与PLC端的DB9接口相连（DB9接口的3为A，8为B）  我记得是3为A，8为B，不知此图为什么这样，不过不要紧，如果不同，将两根线颠倒一下 准备工作完毕，接下来就开始我们的PLC编程了，因为200smart软件自身就带了Modbus协议库，所以，不需要我们另外去添加了，下面就介绍下怎么编程的。 6初始化主站指令  “模式”(Mode) 输入的值用于选择通信协议。输入值为 1 时，将 CPU 端口分配给 Modbus 协议并启用该协议。 参数“奇偶校验”(Parity) 应设置为与 Modbus 从站设备的奇偶校验相匹配。0（无奇偶校验） 参数“端口”(Port)设置物理通信端口（0 = CPU 中集成的 RS-485）。 参数“超时”(Timeout) 设为等待从站做出响应的毫秒数。典型值是 1000 ms (1 s)。 当 MBUS_CTRL指令完成时，指令将“真”(TURE) 返回给“完成”(Done) 输出。 “错误”(Error) 输出包含指令执行的结果。 以上的参数设置与称重仪表端的对应 7两个仪表的轮询访问  参数“从站”(Slave) 是 Modbus 从站设备的地址。允许范围为 0 至 247。地址 0 是广播地址。仅将地址 0 用于写入请求。系统不会响应对地址 0 的广播请求。并非所有从站设备都支持广播地址。S7-200 SMART Modbus 从站库不支持广播地址。 使用参数 RW 指示是读取还是写入该消息。0（读取） 参数地址 (Addr) 是起始 Modbus 地址。寄存器地址为0，对应Modbus通讯里的地址40001 参数“计数”(Count) 用于分配要在该请求中读取或写入的数据元素数。读取仪表中保持寄存器字数。 参数 DataPtr 是间接地址指针，指向 CPU 中与读请求相关的数据的 V 存储器。将 DataPtr 设置为用于存储从 Modbus 从站读取的数据的第一个 CPU 存储单元。 地址1的仪表数据被存入到VW600中，地址2的仪表数据被存入到VW610中。 编程结束，下面我们看下监控效果。  主站初始化指令运行正常，没有报错  地址1仪表数据为131，地址2仪表数据为0 到这里结束了我们这次关于西门子S7-200SMART通过MODBUS库与称重仪表通讯的介绍。  |
