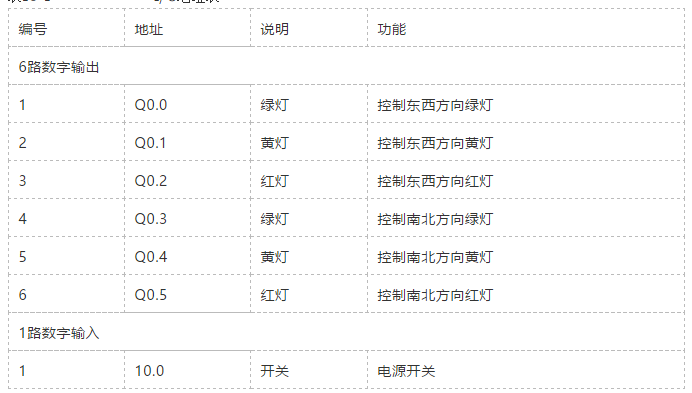

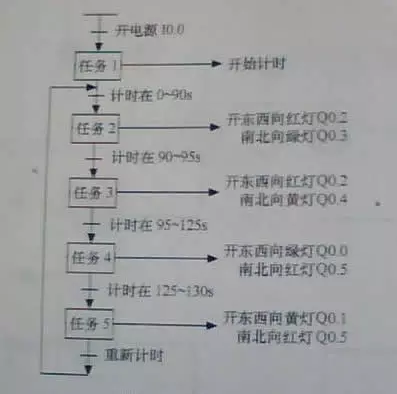

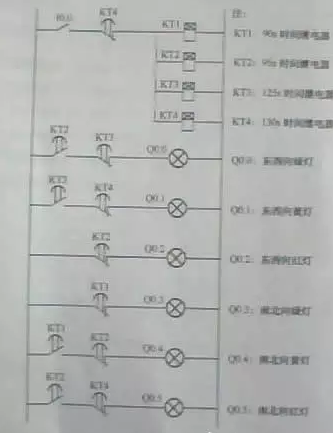

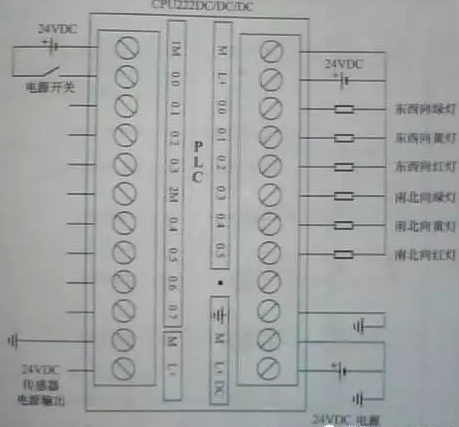

控制要求： 1、确定设计任务书； 本设计主要实现对十字路口的东西向和南北向的红绿灯的有序控制。 2、确定外围I/O设备。 3、选定PLC型号。 I/O地址表 编制PLC的I/O地址表，如表10-1所示。 表10-1 ------------------I/O地址表  红绿灯控制图 1、硬件图 ---硬件图如图10-1  流程图10-3  交通灯的PLC接线图10-2  交通灯的逻辑控制图10-4  |
