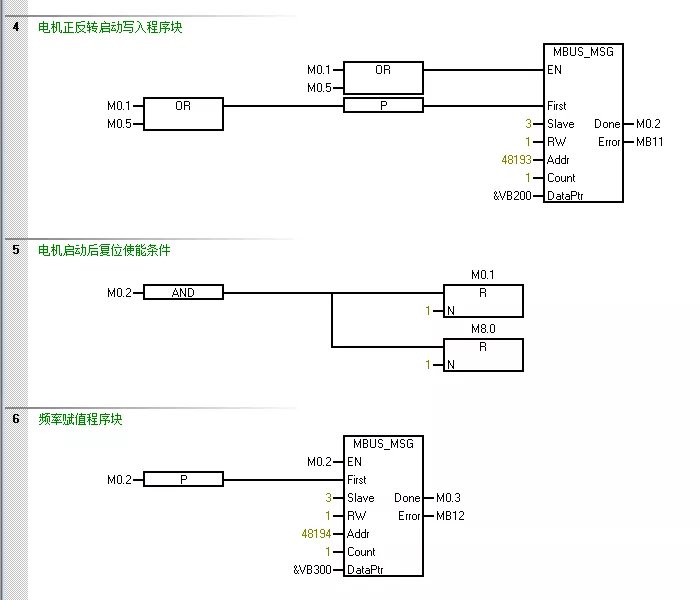

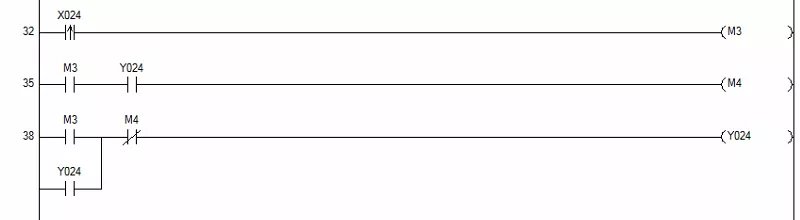

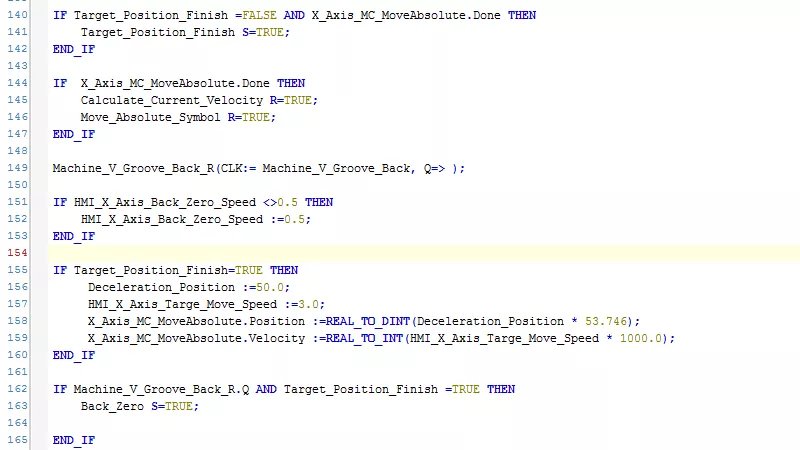

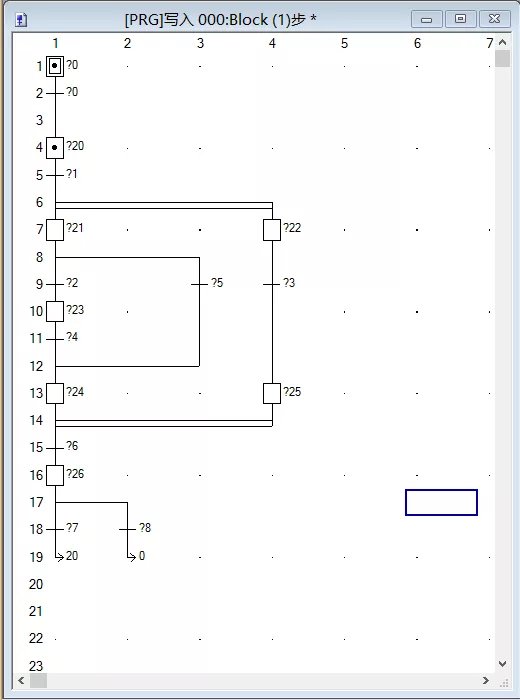

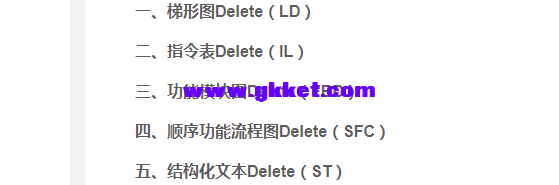

目录 一、梯形图Delete（LD） 二、指令表Delete（IL） 三、功能模块图Delete（FBD） 四、顺序功能流程图Delete（SFC） 五、结构化文本Delete（ST） 一、梯形图Delete（LD） 特点： 2、梯形图程序与继电器控制系统相类似，电气从业人员易于掌握 3、梯形图使用的继电器是由软元件来实现的，使用和修改较为灵活方便  二、指令表Delete（IL） 指令表编程语言是与汇编语言类似的一种助记符编程语言，和汇编语言一样由操作码和操作数组成。 特点： 1、常采用助记符来表示操作功能，具有容易记忆，便于掌握 2、与梯形图有对应关系，在PLC编程软件下可以相互转换有部分软件没有这个功能（如：三菱的GX Works2） 3、便于操作，在手持编程器的键盘上采用助记符表示，在无计算机的场合可实现编程设计  三、功能模块图Delete（FBD） 功能模块图语言是与数字逻辑电路类似的一种PLC编程语言，对于有数字电路基础的人比较容易掌握。 特点： 1、以功能模块为单位，分析理解控制方案简单容易 2、功能模块是用图形的形式表达功能，直观性强，有较好的易操作性 3、对规模大、由于功能模块图能够清楚表达功能关系，使编程、组态及调试时间大大减少  四、顺序功能流程图Delete（SFC） 顺序功能流程图语言是为了满足顺序逻辑控制而设计的编程语言。具有图形表达方式，能较简单和清楚地描述并发系统和复杂系统的所有现象，在模型的基础上能直接编程，所以得到了广泛的应用。 特点： 1、以功能为主线，按照功能流程的顺序分配，条理清楚，便于对用户程序理解 2、对大型的程序可分工设计，采用较为灵活的程序结构，可节省程序设计时间和调试时间  五、结构化文本Delete（ST） 结构化文本语言是用结构化的描述文本来描述程序的一种编程语言，它是类似于高级语言的一种编程语言。在大中型PLC系统中，常采用结构化文本来描述控制系统中各个变量的关系,完成所需的功能或操作。 特点： 1、采用高级语言进行编程，可以完成较为复杂的控制运算 2、要求较高，需要有一定的计算机高级语言的知识和编程技巧 3、因为直观性和操作性较差，常用于其他编程语言较难实现的用户程序编制  在PLC控制系统设计中，不同型号的PLC编程软件对以上五种编程语言的支持种类是不同的，所以不但对PLC的硬件性能了解外，也要了解PLC对编程语言支持的种类。  |
