S7-300 和S7-200 进行MPI 通信的方法

2019-9-4 19:21| 发布者: gkket| 查看: 1| 评论: 0|原作者: 启程工控学院|来自: 公众号: 启程自动化培训

摘要: S7200与S7300之间采用MPI 通讯方式时,S7-200 PLC 中不需要编写任何与通讯有关的程序,只需要将要交换的数据整理到一个连续的V存储区当中即可,而S7300 中需要在OB1(或是定时中断组织块OB35)当中调用系统功能X_GET ...

         S7200与S7300之间采用MPI 通讯方式时,S7-200 PLC 中不需要编写任何与通讯有关的程序,只需要将要交换的数据整理到一个连续的V存储区当中即可,而S7300 中需要在OB1(或是定时中断组织块OB35)当中调用系统功能X_GET(SFC67)和X_PUT(SFC68),实现S7300 与S7200 之间的通讯,调用SFC67和SFC68 时VAR_ADDR参数填写S7-200 的数据地址区,由于S7-200 的数据区为v 区这里需填写P#DB1.×××BYTE n对应的就是S7200 V存储区当中VB××到VB(××+n)的数据区。

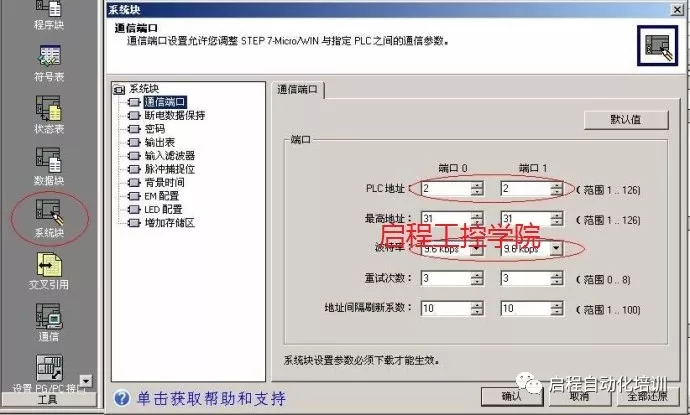

        首先根据S7300的硬件配置,在STEP7 当中组态S7300站并且下载,注意S-7200和S-7300出厂默认的MPI地址都是2,所以必须先修改其中一个PLC的站地址,例子程序当中将S-7300MPI地址设定为2,S7200 地址设定3,另外要分别将S-7300和S-7200 的通讯速率设定一致,可设为9.6K,19.2K,187.5K三种波特率,例子程序当中选用了19.2K的速率。S7-200PLC修改MPI地址可以参考下图:

图1

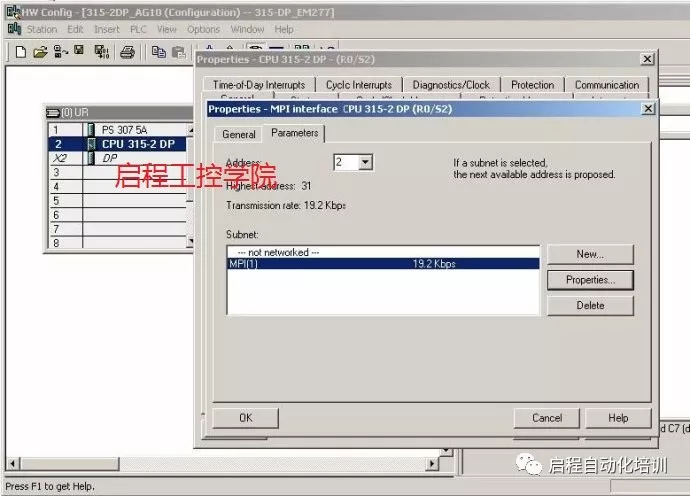

S7-300 PLC 修改MPI地址可以参考下图:

图2

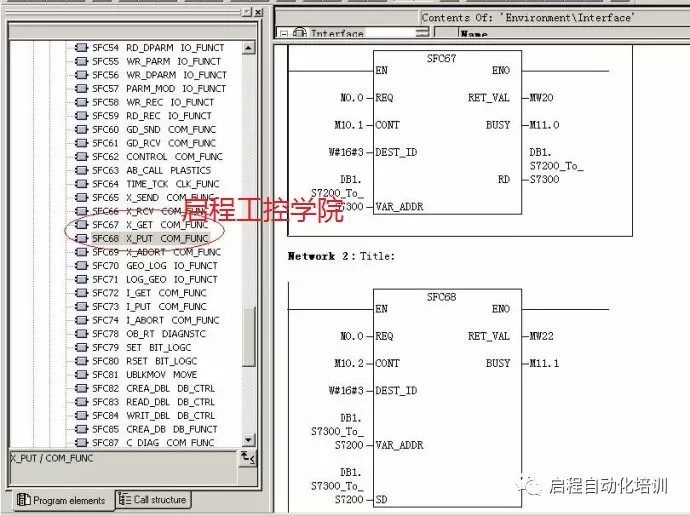

例子程序在OB1 当中调用数据读写功能块:SFC67 和SFC68,如下图:

图3

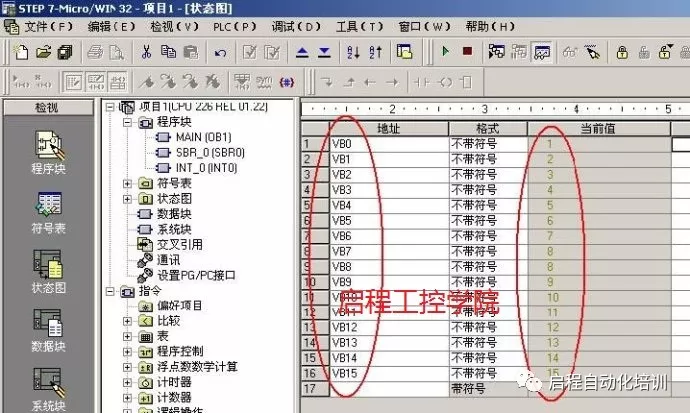

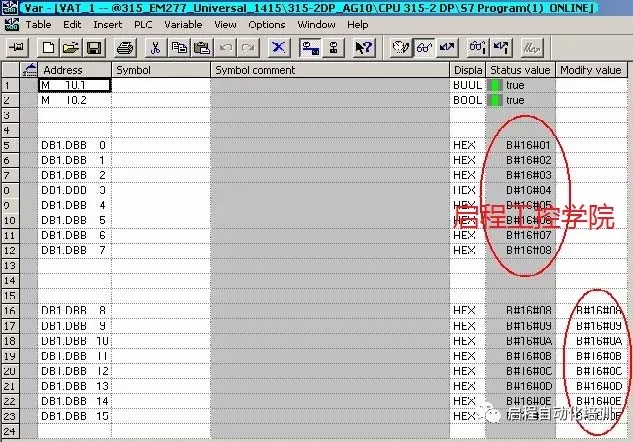

分别在STEP7 MicroWin32 和STEP7 当中监视S7200 和S7300 PLC 当中的数据,数据监视见面如下:

图4图5

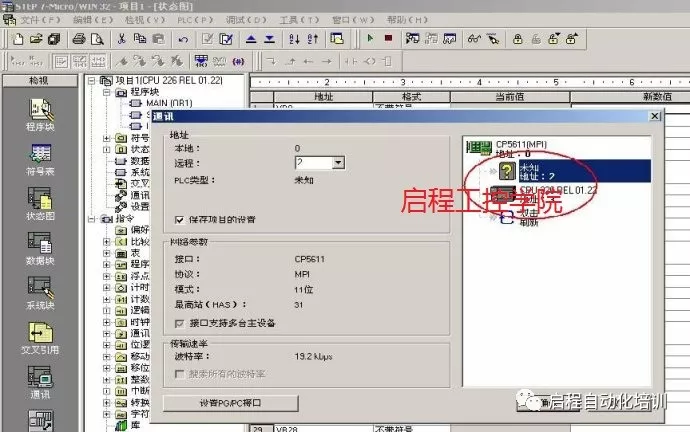

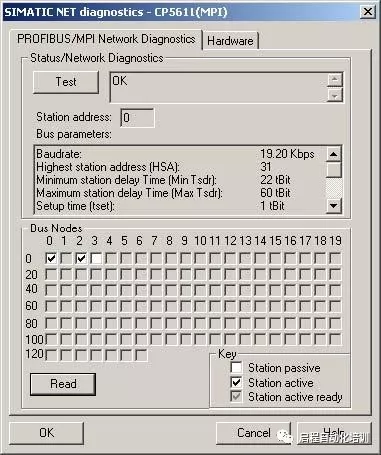

通过CP5611,STEP7 MicroWin32, Set PG/PC Interface 可以读取S7200 和S7300 的站地址,如下图:

图6图7

站地址0代表的时进行编程的PG,即当前连接PLC的PC。
