用博途建立西门子触摸屏和S7300PLC的通讯

2019-9-4 19:31| 发布者: gkket| 查看: 1| 评论: 0

摘要: 目前国内流行用昆仑通泰或者威纶通触摸屏做项目,一方面价格便宜,另一方面编程简单。但西门子屏也经常会被用到,所以不得不学。简单写一下会用博图建立西门子触摸屏和S7300PLC的通讯。西门子触摸屏和PLC通讯大概分 ...

目前国内流行用昆仑通泰或者威纶通触摸屏做项目,一方面价格便宜,另一方面编程简单。但西门子屏也经常会被用到,所以不得不学。简单写一下会用博图建立西门子触摸屏和S7300PLC的通讯。


西门子触摸屏和PLC通讯大概分为以下四步:以S7300PLC为例做一说明。

第一步:组态PLC,设置通讯地址,建立通讯变量。

第二步:组态触摸屏,建立与PLC的通讯。

第三步:绑定变量,组态画面。

第四步:模拟运行,工程下载。


以下做一详细介绍。

1. 组态PLC,设置通讯地址,建立通讯变量

1) 打开博图软件,创建新项目,并命名为KTP900_S7-300。完成后点击项目视图。

t01ef46e8d23ab3e52e.jpg?size=298x159

2) 西门子PLC硬件组态:插入CPU:CPU315-2PN/DP

t01970ce00908cf3ccc.jpg?size=299x230

3) 打开PLC设备与网络视图,点击315CUP的网口1,为CPU设置IP地址。

t01987c2dc100085227.jpg?size=298x163

4) 创建变量表,并在变量表里面创建要通讯的变量。

t01f2c7e7f18899c62f.jpg?size=298x145

5) 点击PLC项目,编译并下载PLC项目(可以先仿真),如图配置号PG/PC接口,搜索到建立好的设备,并下载。

t01aca1fee15df1bf63.jpg?size=299x155

t01080deebe1ff7810b.jpg?size=299x179

2. 组态触摸屏并建立通讯

1) 双击添加新设备,插入KTP900

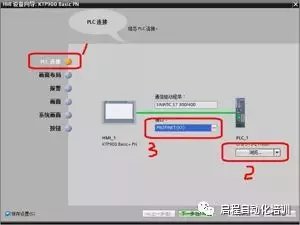

2) 点击确定按钮后,出现HIM组态向导,在PLC连接选项卡下,点击‘浏览’,选择刚才插入的PLC,并选择以太网接口,点击完成后进入触摸屏编程页面。

t01aa91f2aaa7e0fe0f.jpg?size=300x225

3) 查看连接信息

t0196dd990a80c79a65.jpg?size=298x145

t01887abd2f186d04e0.jpg?size=299x172

3. 绑定变量,组态画面

双击根画面,用拖拽的方式在画面中添加变量。打开PLC中的变量列表,拖拽‘溢流阀压力设定’变量至画面区。在属性界面可以编辑本变量控件。

t017fd387e7c72befca.jpg?size=299x155

4. 模拟运行,工程下载。

1) 选中HIM项目,编译并下载,点击仿真按钮。如图所示,溢流阀设定控件中变为0.0,说明下载成功。下载不成功会显示#。

2) 打开一个监控变量表,把PLC至于在线状态,改变溢流阀压力设定值为30.0,在仿真页面看此控件值也变为30.0

t01077a564f5309dd2c.jpg?size=299x131

3) 同样的在仿真界面改变控件值为15.0 ,在监控表里面检查其值的变化。

t01d4acb95abfed9682.jpg?size=299x140
