西门子S7-1500的OPC通讯组态

2019-9-12 22:21| 发布者: gk-auto| 查看: 1| 评论: 0|原作者: gk-auto

摘要: 本文将介绍西门子S7-1500与PC机的OPC通讯组态。一. 打开TIA软件,添加CPU 1511-1和常规PC station站 二. 在PC station站中添加OPC 服务器,在“用户应用程序”选择“OPC服务器,添加之前先选中opc服务器点右下角信息 ...
本文将介绍西门子S7-1500与PC机的OPC通讯组态。

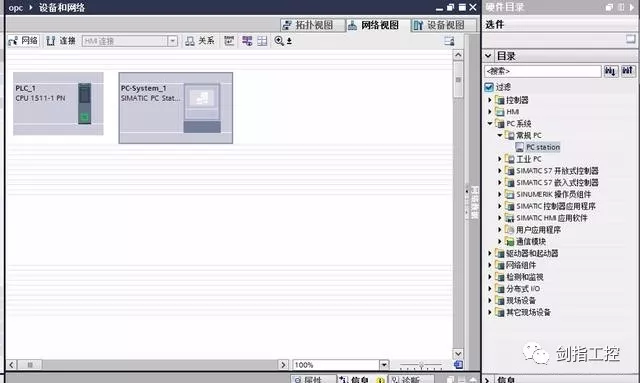

一. 打开TIA软件,添加CPU 1511-1和常规PC station站

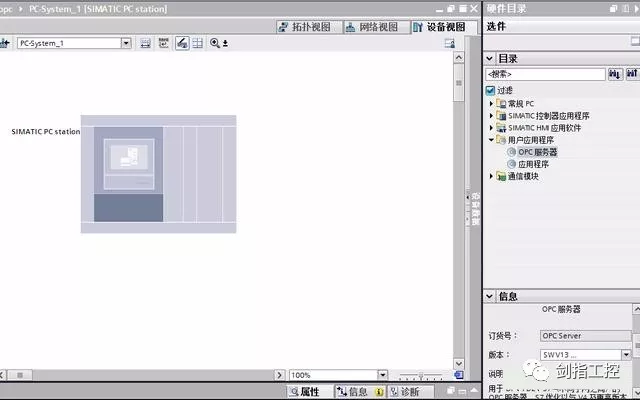

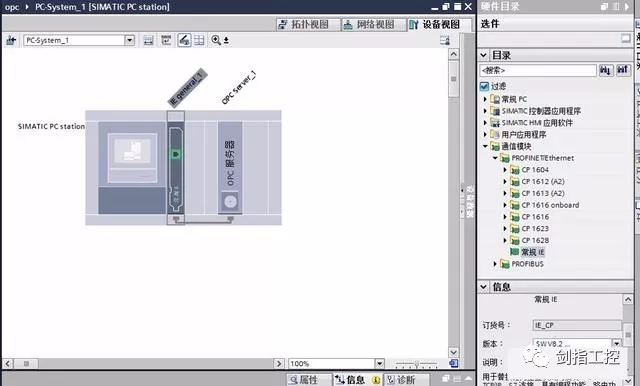

二. 在PC station站中添加OPC 服务器,在“用户应用程序”选择“OPC服务器",添加之前先选中opc服务器点右下角信息选择相对应的版本号

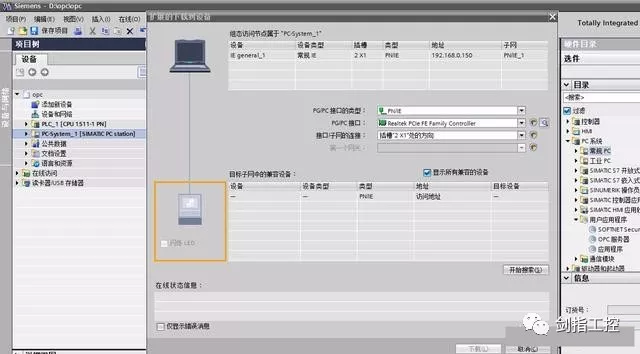

三. 在”通信模块“中选择”常规IE“,在这之前首先点右下角信息选择版本号,实现网卡的添加和选择,如果对通讯质量要求高,可以使用CP1613等网卡。

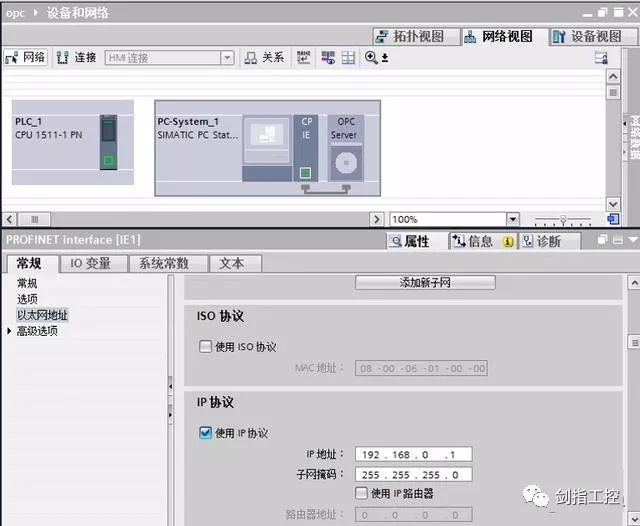

四. 分别选中PLC和PC,属性栏中设IP 地址 192.168.0.XX,要求两者的IP设在同一网段

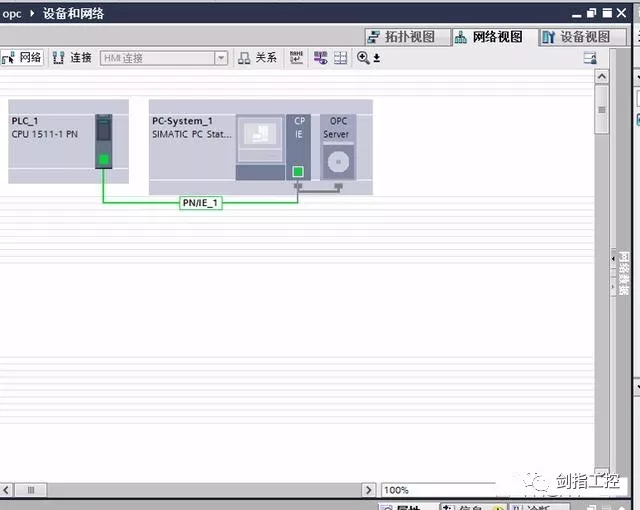

五. 打开”网络视图“建立物理连接,可以左键单击PLC网口将鼠标指到PC网口单击进行连接

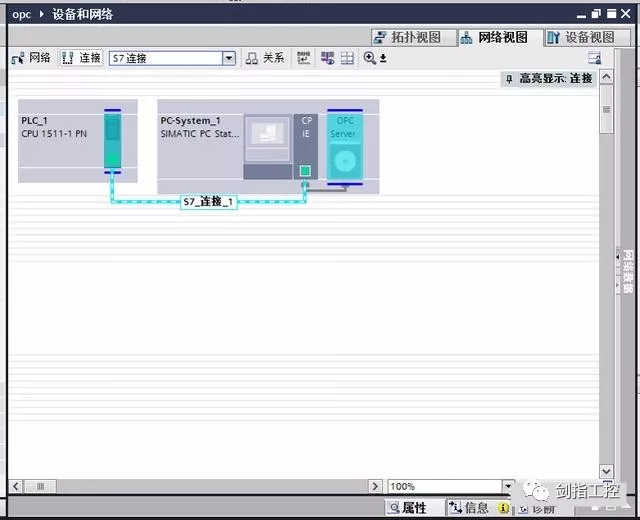

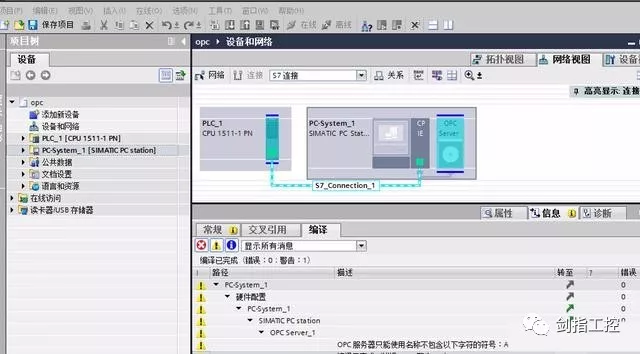

六. 在左上方”连接“切换到S7连接,建立S7连接,左键单击PLC网口将鼠标指到PC网口单击

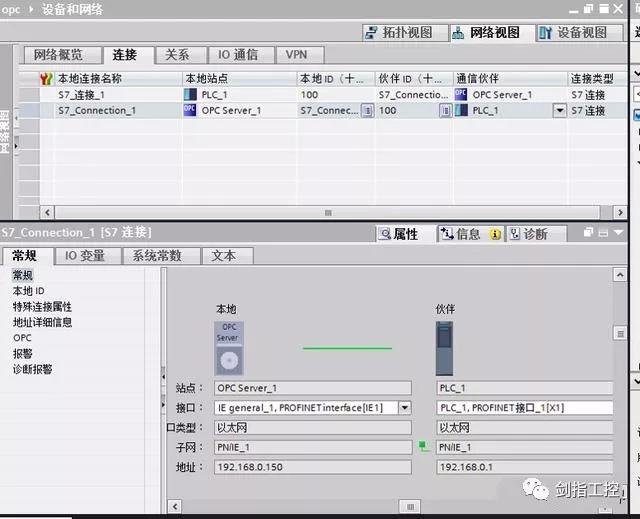

七. 在如下图的s7连接中的属性里第一项常规,如版本号选择正确则显示如此图

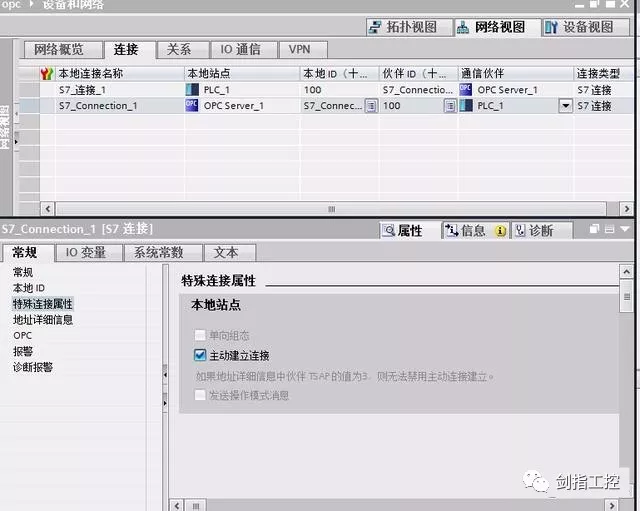

八. 在”特殊连接属性“,选中”主动建立连接“

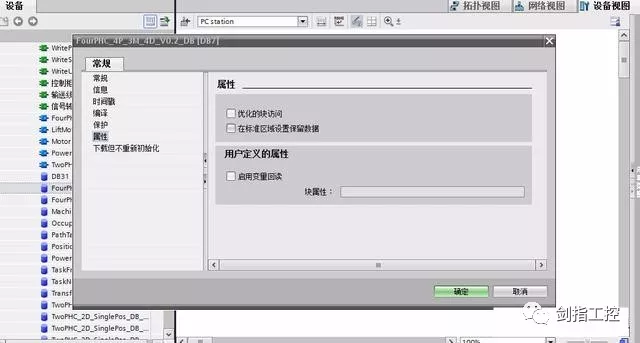

九. 在FourPHC中的属性中取消数据块的优化访问然后对块进行编译

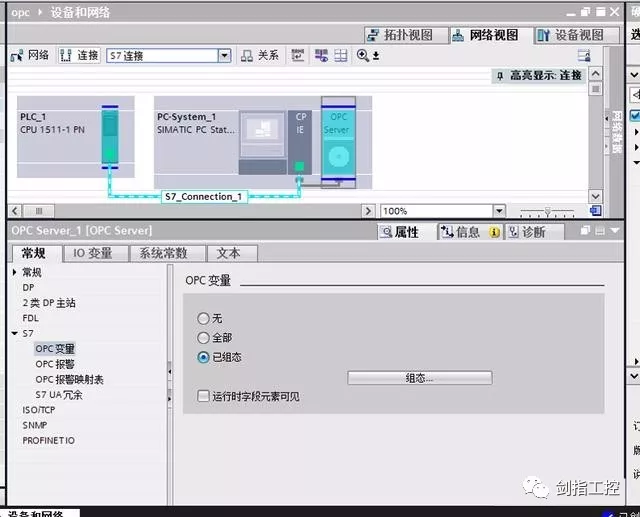

十. 在网络视图中选中PC,点属性在S7栏中点OPC变量,然后选中”已组态“最后点组态

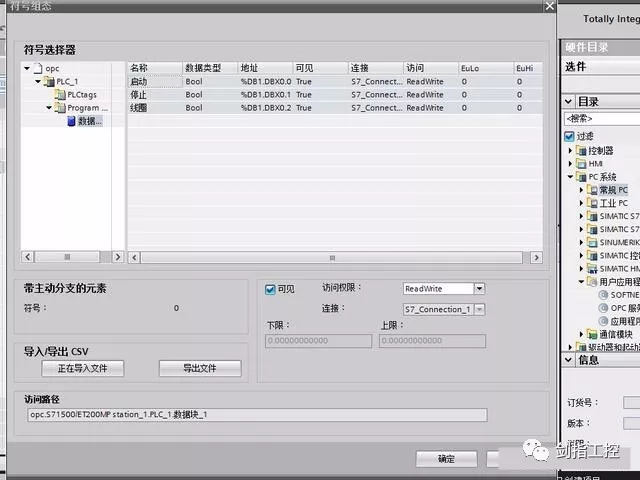

十一. 选中program点确定

十二,分别对PLC和PC进行编译然后将组态分别下载到plc与pc端
