带你了解被拆解之后的西门子全系PLC!

2019-9-14 21:06| 发布者: 198366809| 查看: 1| 评论: 0|原作者: 198366809

摘要: S7-200 是一种小型的可编程序控制器,适用于各行各业,各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中,或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比 ...
S7-200 是一种小型的可编程控制器,适用于各行各业,各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中,或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。
S7-226CN
S7-300是德国西门子公司生产的可编程序控制器(PLC)系列产品之一。其模块化结构、易于实现分布式的配置以及性价比高、电磁兼容性强、抗震动冲击性能好,使其在广泛的工业控制领域中,成为一种既经济又切合实际的解决方案。
S7-312
西门子S7-400 PLC是用于中、高档性能范围的可编程序控制器。SIMATIC S7-400PLC的主要特色为:极高的处理速度、强大的通讯性能和卓越的CPU资源裕量。
CPU_412
TIA 博图系列 S7-1200 CPU1214
外观全景
顶层特写

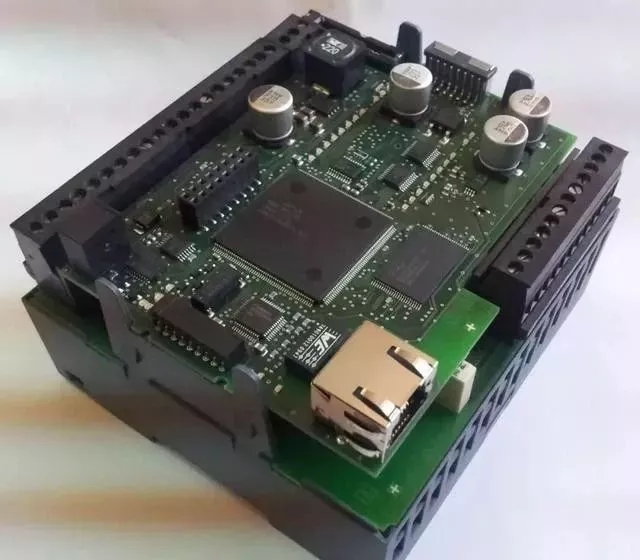

电路板全景
电路板特写
电路板背面
TIA 博图 S7-1500 S7_1511_PN
外观一览
电路板正面
电路板背面
SIEMENS LOGO
最近很多人问我同是西门子的低端产品, LOGO!和S7-200到底有什么区别?那么今天我们聊一聊这款产品的特点。
它的优点是;价格感人,结构更为紧凑,操作简单,系统稳定等特点。
主机集成8路数字量输入和4路数字量输出;自带冬夏时至功能,有密码保护功能,数据保存功能并可以拓展模块。
我们可以将S7-200与LOGO!对比一下,因定位不同,它们的区别非常大:
一 程序存储空间及数字、模拟量的输入/输出点数不同:LOGO!本身只有8输入4输出;
二 编程方法不同;LOGO可以使用自带的键盘(带显示屏的LOGO!)编程,也可以使用LOGO!Soft Comfort进行编程,如果使用软件编程,则必须使用专用的编程电缆。S7-200:需要编程软件STEP7 MicroWin和编程电脑;编程电缆也需要专用的;
三 编程语言也不同;LOGO:使用功能块及梯形图。S7-200:则是标准的PLC语言;FBD功能块、LAD梯形图及STL助记符(语言);
四 都有仿真调试:LOGO使用的是自带编程软件,可离线仿真运行、调试程序等。而S7-200则需要使用第三方仿真软件,对于这个软件西门子是不承认的,功能也很受限。
五 程序结构不同;LOGO!不支持子程序、中断、符号表、数据移动、比较(可使用“模拟量比较器”间接实现)、字符串、“跳转”,无临时变量存储器;这些都是不如S7-200的功能。
六 LOGO!在时间控制方面具有非常大的优势,对模拟量的处理程序相对(非常)简单;
七 应用在比较小的系统时,LOGO!的性价比远远高于S7-200。
八 通讯能力不同,LOGO!的通讯能力不如S7-200。如:LOGO!(0BA6)之间不能直接通讯,只能通过S7-200等进行通讯;
九 LOGO!带触摸屏显示。可以在屏幕上组态显示各种运行数据,S7-200无此功能。二者均可以配专用的文本显示器,同时,S7-200还可以配触摸屏。
十 LOGO!的定位介于电器和PLC之间,所以它的输出点的带载能力大于S7-200,对于一些场合,可以直接输出控制;而S7-200必须用继电器过渡。

ET200S
MCC 西门子内存卡
