PLC的源型、漏型接线到底有什么区别？

2019-12-23 19:45| 发布者: 198366809| 查看: 1| 评论: 1|原作者: 198366809

摘要: 因各品牌厂家PLC设计使用的不同，对于源型和漏型的定义也相对不同（例如三菱的定义和西门子的定义正好相反） 源型和漏型，一般针对晶体管型电路而言，可以直接理解为IO电路向外提供/流出电流（源或称为source）或吸 ...
因各品牌厂家PLC设计使用的不同，对于源型和漏型的定义也相对不同
（例如三菱的定义和西门子的定义正好相反）

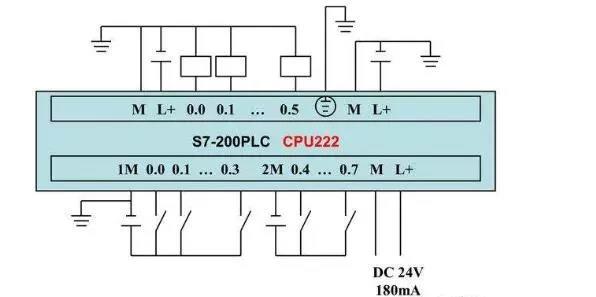

源型和漏型，一般针对晶体管型电路而言，可以直接理解为IO电路向外提供/流出电流（源或称为source）或吸收/流入电流（漏或称为sink）。

PLC漏型输入（正逻辑）：电流从此点流入，公共端COM接0V，一般接PNP型传感器；PLC源型输入（负逻辑）：
电流从此点流出，公共端COM接24V，一般接NPN型传感器。PLC漏型输出（负逻辑）：
电流从此点流入，公共端COM接24V，一般接源型输入点。PLC源型输出（正逻辑）：电流从此点流出，公共端COM接0V，一般接漏型输入点。
