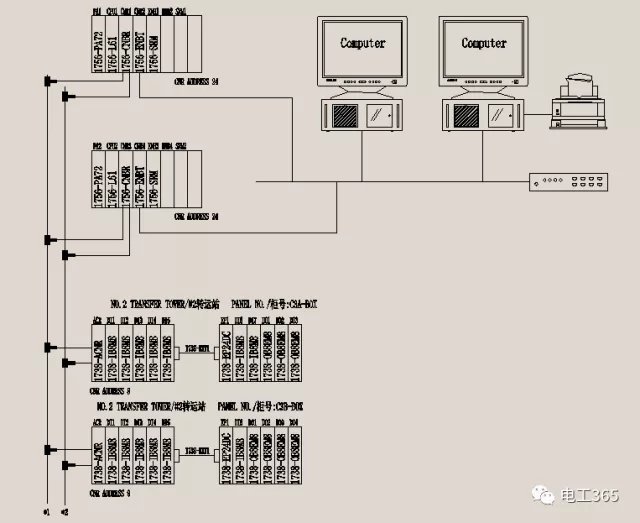

1、系统组成  1、PLC系统组成 1、PLC系统采用罗克韦尔PLC 2、主站控制器采用1756系列，CPU型号为L61 3、IO站采用1738系列模块 4、PLC网络采用AB的Controlnet网络 5、监控站采用以太网 1、除灰系统组成 1、除灰系统共设置3套冗余PLC,分别在1#炉除灰系统，2#炉除灰系统和灰库灰库系统 2、各系统通过以太网互联接入控制室监控站 2、主站模块配置 主站配置的模块有 2.1 7槽框架 2.2 电源模块 1756-PA72 2.3 控制器模块1756-L61 2.4 网络模块1756-CNBR 2.5 以太网模块1756-ENBT 2.6 冗余模块1757-SRM  2.1 7槽框架   2.2 电源模块 1756-PA72  电源模块给框架上其他模块供电 2.3 控制器模块1756-L61  2.3 控制器模块1756-L61  2.3 控制器模块1756-L61  2.4 网络模块1756-CNBR  2.4 网络模块1756-CNBR  2.5 以太网模块1756-ENBT  2.5 以太网模块1756-ENBT  2.6 冗余模块1757-SRM 控制器冗余成功后，主站冗余模块显示PRIM，备站冗余模块显示SYNC  3、1738系列模块  3.1 1738通讯模块  3.2 1738 IO模块  4、同轴网络规划 控制器跟子站之间的网络采用AB的Controlnet网络 ControlNet的由来、组织机构与标准 ControlNet是由美国罗克韦尔自动化公司于1997年推出的一种新的面向控制层的实时性现场总线。 1997年7月由罗克韦尔自动化等22家公司联合发起成立了控制网国际组织CI（ControlNet International）。 CI是一个为用户和供货商服务的非盈利性的独立组织。 2000年1月、2002年2月ControlNet分别成为国际标准IEC61158第2版、第3版的类型2（Type 2） 4.1 概述 工业网络的配置  ControlNet的特点、优点与应用 ControlNet网络使用生产者/消费者模型。 生产者/消费者模型允许一个发送设备（生产者）与多个接收设备（消费者）之间交换时间紧要的应用信息 。 确定性控制网络使用一种隐性令牌传递机制来提高协议效率。 协议使用一种基于时间的预定机制，它可使网络设备以确定性的、可预测性的方式来访问媒体，同时也防止了网络碰撞。 ControlNet的主要技术特点可归纳为： （2）网络拓扑：总线形、星形、树形及其任何拓扑的混合。 （3）单网段长度：使用同轴电缆，1000m、 带2个节点，250m、带48个节点；使用光纤，短距离系统为300m，中等距离系统为7km。 ControlNet的主要技术特点可归纳为： （1）物理层介质：RG6同轴电缆、光纤。 （2）网络拓扑：总线形、星形、树形及其任何拓扑的混合。 （3）单网段长度：使用同轴电缆，1000m、 带2个节点，250m、带48个节点；使用光纤，短距离系统为300m，中等距离系统为7km。 （8）设备供电方式：设备采用外部供电。 （9）节点插拔：节点可带电插拨，安装与更换方便。 （10）网络速度：5Mbps（最大）。 （11）I/O数据个数：不限。 （12）I/O数据触发方式：轮询、状态改变/周期。 （13）网络功能：同一链路支持控制信息、I/O数据、编程数据。（即单一网络实现实时控制、报文传送、设备组态） （14）网络模型：生产者/消费者。 （15）网络刷新时间：可组态2~100ms。 ControlNet突出优点 ： （1）ControlNet是高速的控制和I/O网络，具有增强的I/O性能和点对点通信能力，支持多主方式，可以从任何一个节点（甚至适配器）访问整个网络。 （2）对于离散和连续过程控制应用场合，均具有确定性和可重复性。 ControlNet突出优点 ： （3）先进的生产者/消费者网络模型，最大限度地优化了带宽的利用率，并可构成多主、主/从、对等的通信结构；媒体访问算法确保了控制信息传送时间的准确性。 （4）ControlNet具有灵活的安装选择，可使用各种标准的低价同轴电缆，也可使用具有强抗干扰性和本征安全性的光纤，并支持媒体冗余方式。 同轴电缆 光纤 屏蔽双绞线（仅用于构建临时连接） 4.2.1 同轴电缆      4.2.2 光纤 用于短距离传输，最大传输距离300m； 用于中等距离传输，最大传输距离7km； 用于长距离传输，最大传输距离20km。 光纤中继器类型  光纤的拓扑结构 除同轴电缆的拓扑结构外，还可构成环形结构，形成自愈式环网。  光纤网的连接  光纤网络设备类型 光缆 节点 分接器 中继适配器 光纤中继模块 中继器供电电源 5、实现冗余        |
