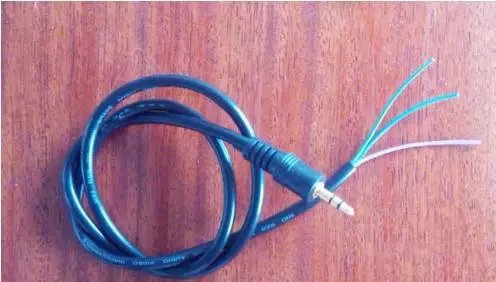

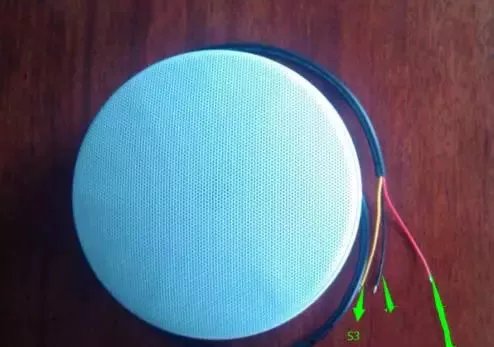

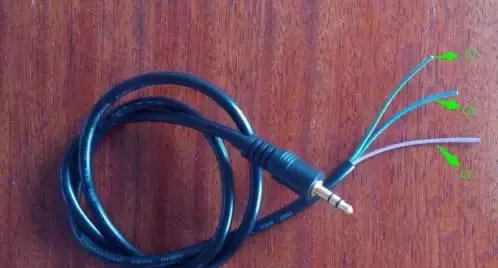

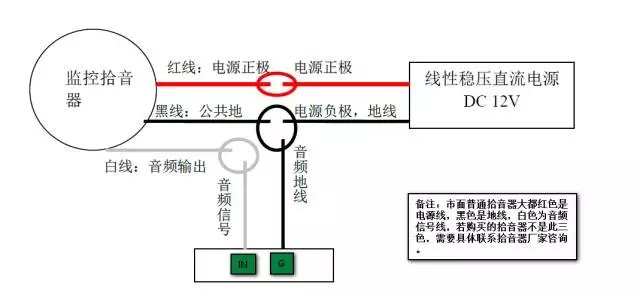

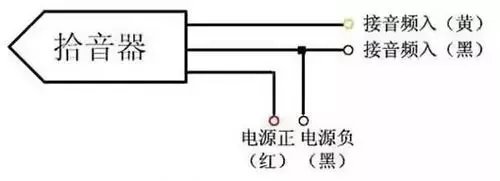

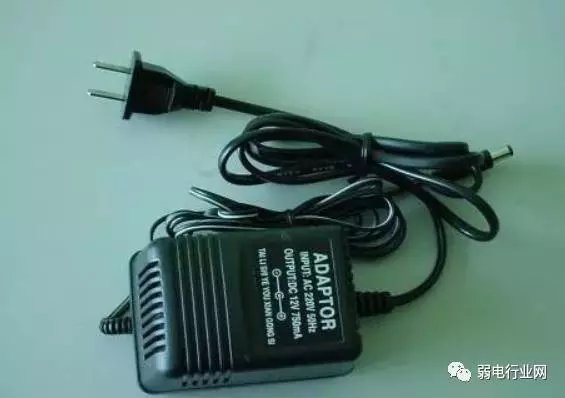

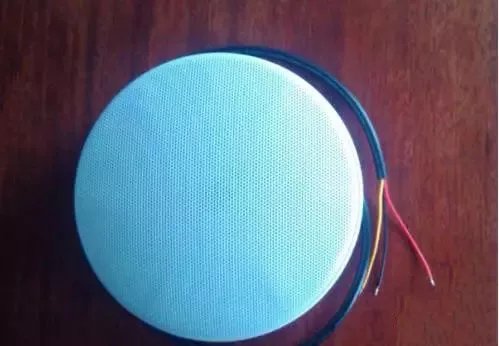

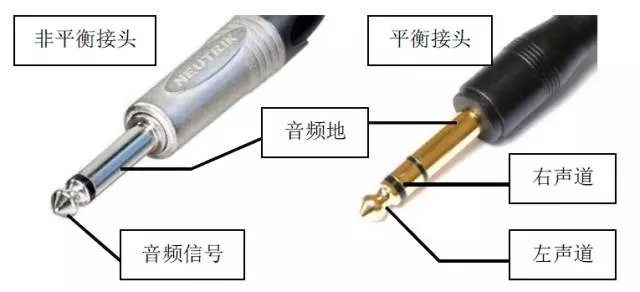

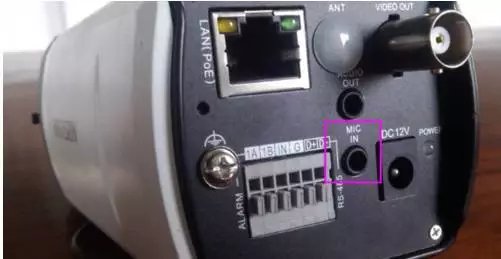

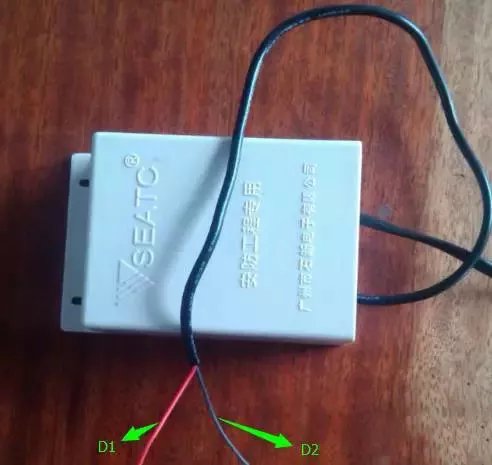

一直有朋友在留言，问到拾音器的使用，拾音器在实际项目中使用的比较多，所以本期就和大家一起来了解下。 在有些环境下，不光要进行视频监控，还要同步录音，这就需要在有摄像头的同时，还要接录音设备----拾音器。虽然现在有很多内置拾音器的摄像机，但仍然有一些项目需要另外安装拾音器，我们一起来看下。 下面就来说说如何在网络摄像机上接拾音器 原理 拾音器在供电状态下通过音频线将采集的音频传输到网络摄像机，共同通过网线传输到硬盘录像机进行音频录制。  拾音器的分类介绍 拾音器分为两种：绿头接口和3.5mm拾音器接口 外观   接线 绿头接口  此类接线比较简单，普通的拾音器一般有三根线，一般是信号线、电源正极，电源负极。 方法如下： A）音频信号线接IN B）电源负极接地G C）电源正极接拾音器的供电电源正极 3.5mm接口  这种拾音器的音频线可以单独或者同时接左/右声道，监控拾音器公共地接音频地，现在主流的网络摄像机都采取此种接线方式。 工具：拾音器、3.5mm音频头、12V直流电源、网络摄像机 准备工作 网络摄像机 带有音频输入插孔的网络摄像机，一般音频插孔标志为Mic in/line in。此篇文章是假设网络摄像机已经处于正常工作状态下，所以，关于网络摄像机不赘述。  拾音器 拾音器是采集声音的主要设备，原理我们可以理解为麦克风+放大器。一般的拾音器采用三线制、四线制，电源正极、音频信号线(正)、公共地。以下图中三线制拾音器为例，红线为电源正极，接12V直流电源适配器正极;黄色为音频信号线，接音频插头线中的音频线;黑色为公共地，接12V直流电源适配器负极和音频头地线。  3.5mm音频插头(拾音器原配的没有，需另配) 有的插头里面有两根线(这种接线比较明确)，也有的有三根线 [其中一根(此处的蓝线) 是用不到的，只用红、绿。  12V直流电源适配器(拾音器原配的没有，需另配) 一般12v/2A的就足够，这个直接使用跟监控摄像机一样的电源适配器就可以。  具体接法 S1接D1，S2接C1和D2，S3接C2，C3直接减掉包好。    每条线的接线如下图所示，音频头插到摄像机的Mic in，在硬盘录像机中设置这路摄像机通道开启录音即可。 注意事项 此接法只适用于网络监控系统，如果是模拟监控，音频需要另外布施音频线路，通过bnc头接到硬盘录像机上对应的的音频输入接口。 一个最简单的音视频监控系统安装图解 一个最简单的音视频监控系统需要以下硬件设备 拾音器+网络摄像机+交换机+NVR（PC主机）+输出设备与电源（配件）等。

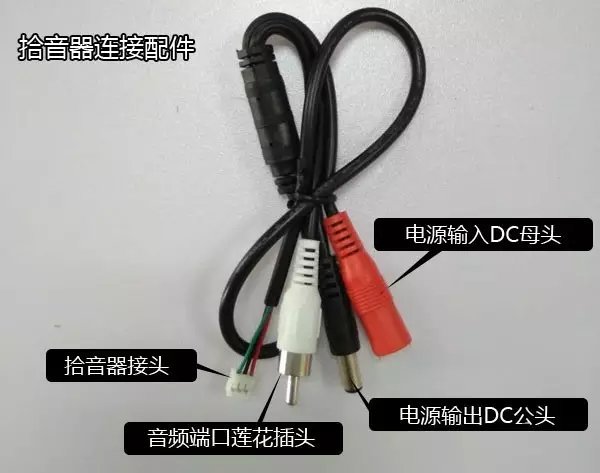

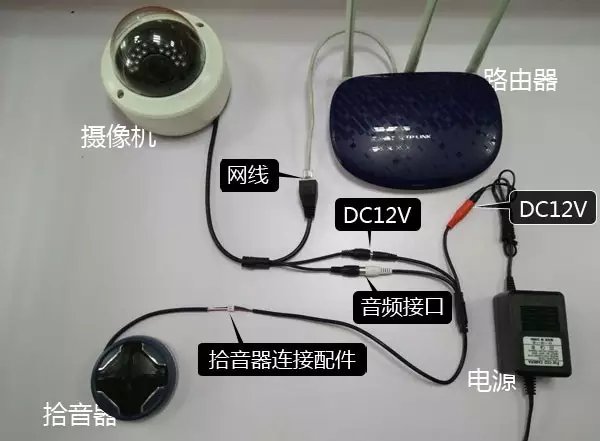

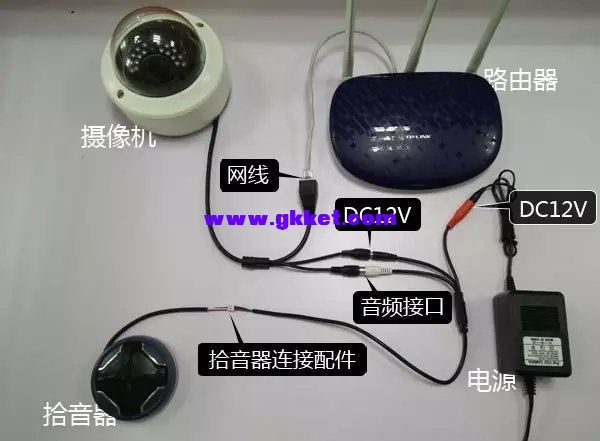

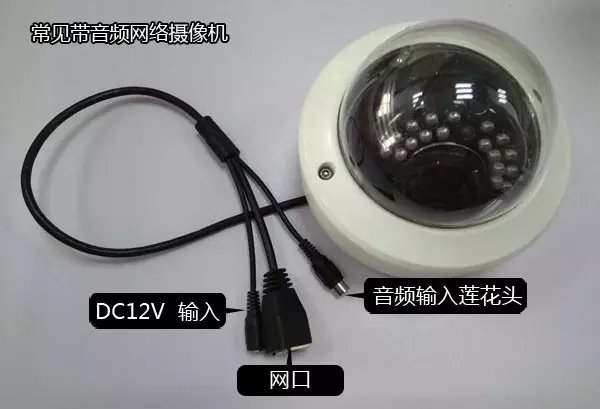

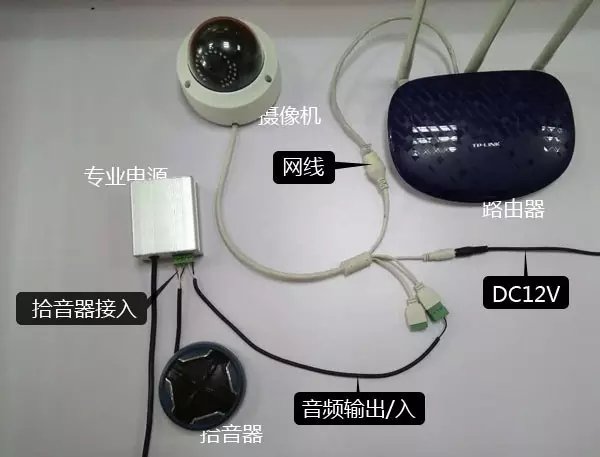

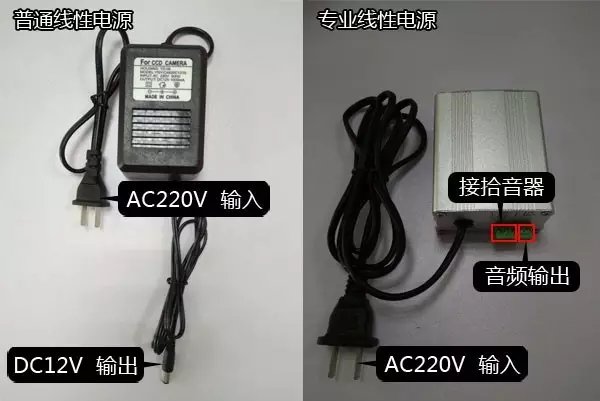

 红、白、黑线分别代表了电源、音频、公共地(负极)。 2.拾音器电源 拾音器电源有两种，专用电源与普通线形电源  3.网络摄像机 常见的某康网络摄像机  常见带音频的网络摄像机  接法 1.拾音器与某康网络摄像机构成的音视频系统  将拾音器接入到专业电源的 1（红线电源正极）、2（白线音频正极）、3（黑线公共地）端口作为音频的输入与拾音器的供电。再由4（音频输出正极）、5（音频输出负极）端口输出。 从专业电源4、5端口将音频线接至摄像机的音频输入端口，摄像机插上网线，通过路由器由后端访问（NVR或者PC主机） 2.拾音器与常见摄像机接法（使用普通电源） 三线制拾音器与常见带音频的网络摄像机需要用到下面转接头  拾音器与常见摄像机接法（使用普通电源）音视频监控系统  将拾音器对应接至配件上，然后分别给拾音器供上电，将电源接到配件的DC公头，将音频接到摄像机上的音频输入端口（莲花插口）再给摄像机供上电，借由网线连接至路由器（交换机）。后端（NVR或者PC主机）通过路由器访问前端，即可进行音视频同步监控。  |
