安防弱电工程施工工具你用过几样

2019-8-1 21:32| 发布者: gkket| 查看: 1| 评论: 0|原作者: gkket

摘要: 线盘用于长距离的电源线盘接电,线盘长度有20米、30米、50米等型号。 充电起子 充电起子,既可当螺丝刀又能用作电钻,特殊情况下以充电电池作为动力电源。配合各式通用的六角工具头可以拆卸及锁入螺丝,钻洞等。 ...

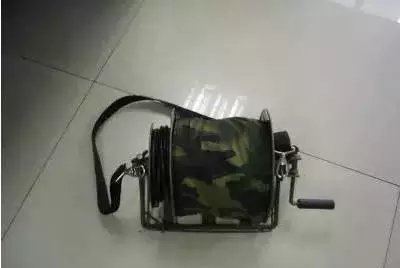

线盘
用于长距离的电源线盘接电,线盘长度有20米、30米、50米等型号。

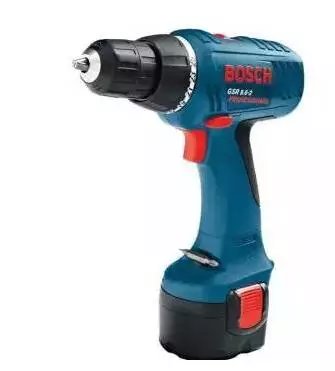

充电起子

充电起子,既可当螺丝刀又能用作电钻,特殊情况下以充电电池作为动力电源。
配合各式通用的六角工具头可以拆卸及锁入螺丝,钻洞等。可取代传统起子,拆卸锁入螺丝完全不费力,提高工效。

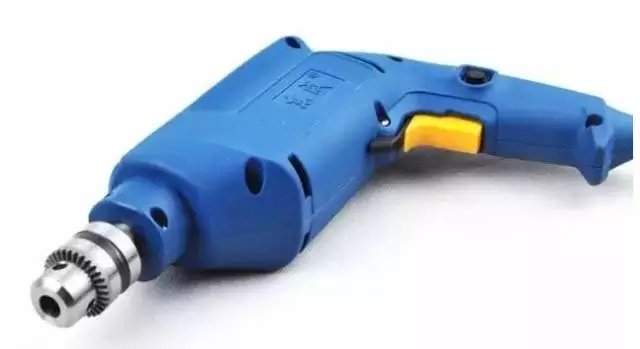

手电钻
手电钻钻孔,适用在金属型材、木材、塑料上钻孔,布线系统安装中经常用到的工具。手电钻由电动机、电源开关电缆、钻孔头等组成。

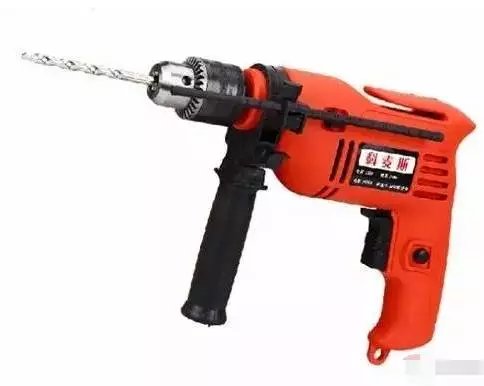

冲击电钻

它是一种旋转带冲击的特殊用途的手提式电动工具,由电动机、减速箱、冲击头、辅助手柄、开关、电源线、插头及钻头夹等组成。
适用于在混凝土、预制板、瓷面砖、砖墙等建筑材料上进行钻孔或打洞。

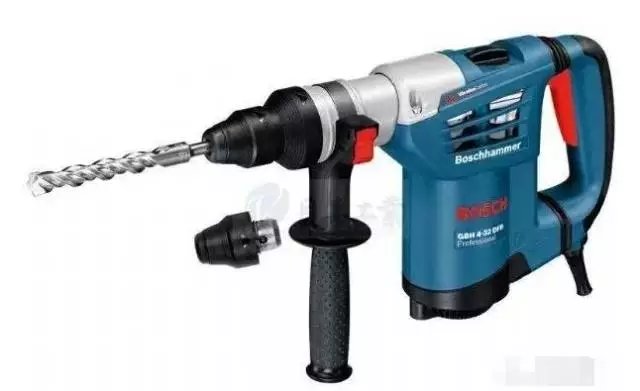

电锤

电锤是以单相串激电动机为动力,适用于混凝土、岩石、砖石砌体等脆性材料上钻孔、开槽、凿毛等作业。
电锤钻孔速度快,而且成孔精度高,它与冲击电钻从功能看有相似的地方,但主要区分是电锤具有强烈的冲击力。



弱电产品精选弱电各系统培训资料小程序

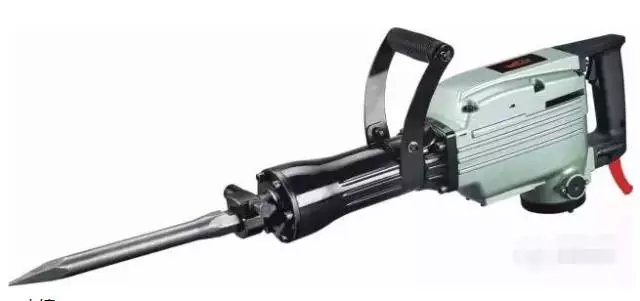

电镐
电镐采用精确的重型电锤机械结构,具有极强的混凝土铲凿功能,比电锤功率大,更具冲击力、震动力,减震控制和可调控冲击能量,适合多种材料条件下的施工。


▲电镐

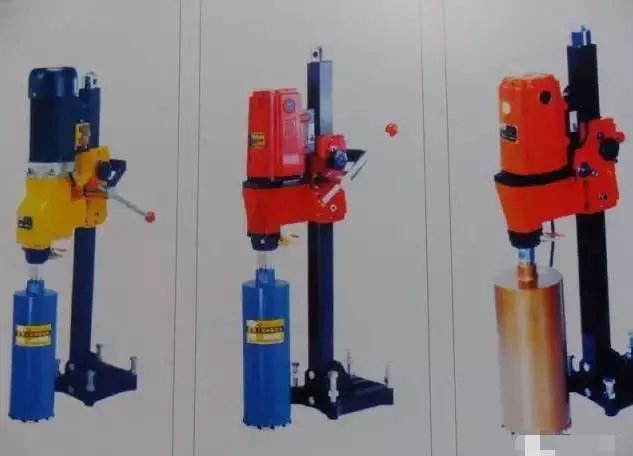

7)水钻

  水钻是俗称,学名为带水源金刚石钻,简称金刚石钻。直径为Ф1mm-Ф25mm的孔可直接钻孔。工程:混凝土承重墙新开门洞,开窗。空调、油烟机、热水器等各种型号的预留孔钻孔。通风管道开洞,消防管道钻孔,线槽开孔,墙面拆除,楼板拆除,爆破钻孔,加固钻孔…。Ф1mm-Ф25mm的孔可直接钻孔。根据需要也可连排式钻孔。可直接钻孔、及各种规格大小的过墙孔工程。


▲水钻机


机械五金工具

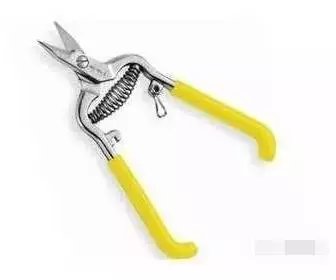

1)线槽剪


线槽剪是PVC线槽专用剪

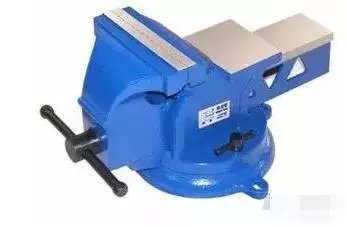

2)台虎钳

台虎钳是中小工件的锯割、凿削、锉削时的常用夹持工具之一。

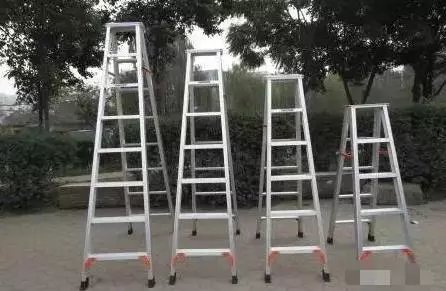

3)梯子

常用的梯子有直梯和人字梯两种。

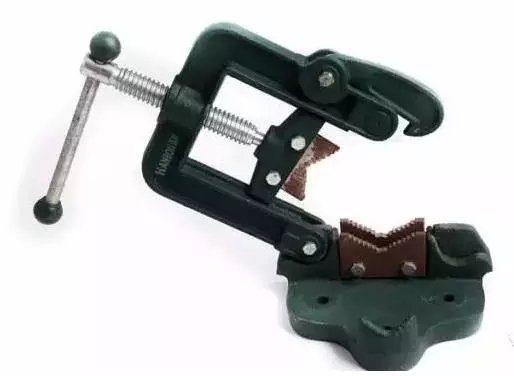

4)管子台虎钳

管子台虎钳又名龙门钳,用于切割钢管、PVC塑料管等管形材料的夹持工具,管子台虎钳的钳座是固定在三脚铁板工作台上。

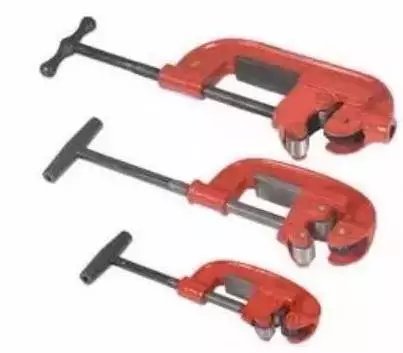

5)管子切割器

管子切割器又称管子割刀。

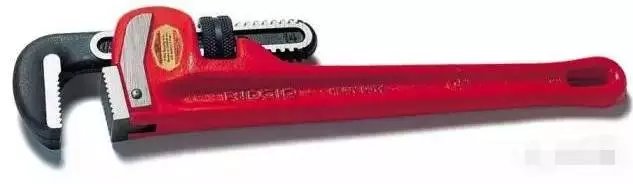

6)管子钳
管子钳又称管钳,用来安装钢管布线的工具,用它来装卸电线管上的管箍、锁紧螺母、管子活接头、防爆活接头等。

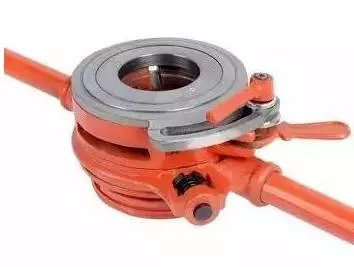

7)螺纹铰板

螺纹铰板又名管螺纹铰板,简称“铰板”。螺纹铰板是铰制钢管外螺纹的手动工具。俗称套丝。

8)简易弯管器


经热处理,具有超高强度,延长应力点的寿命,标记均铸造在弯管器两面,便于观察。锯齿形槽口,有效防止打滑,并最大程度实现省力。综合布线工程中常自制自用这种简易弯管器,用于25mm以下的管子弯管。

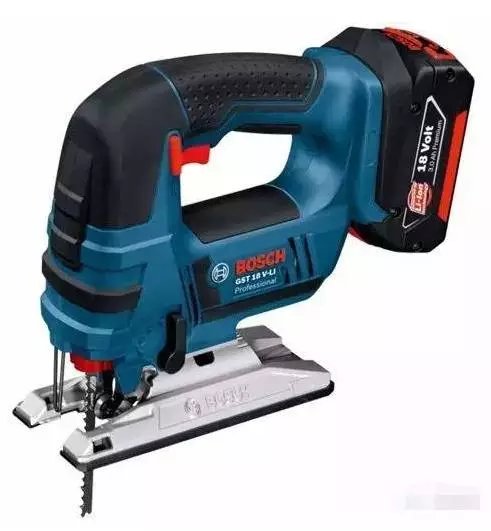

10)曲线锯
    主要用于锯割直线和特殊的曲线切口的;能锯割木材、PVC和金属等材料。

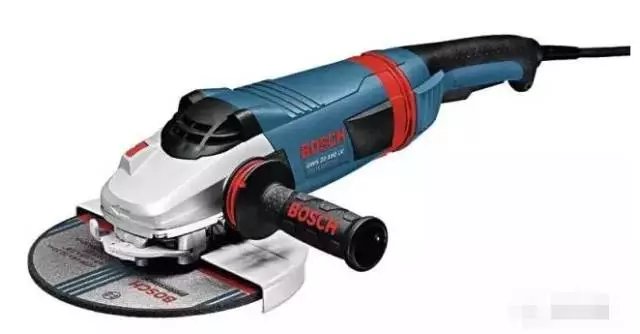

11)角磨机
角磨机用于磨平金属槽、管切割后会留下锯齿形的毛边,防止毛边剌穿线缆的外套,保护线缆。

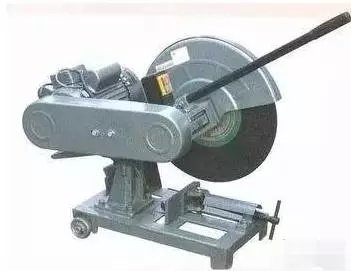

12)型材切割机
由砂轮锯片、护罩,操纵手把、电动机、工件夹、工件夹调节手轮及底座、胶轮等组装而成、电动机一般是三相交流电动机。在布线管槽的安装中,常常需要加工角铁横担、割断管材。

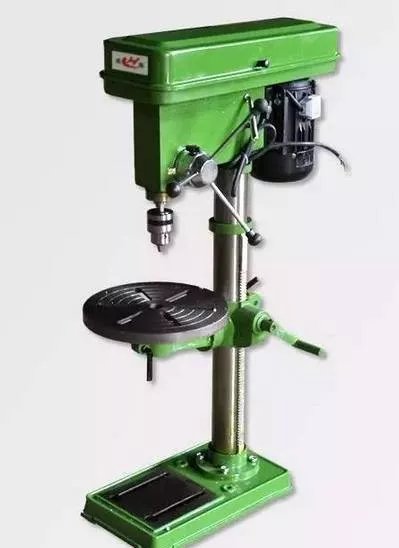

13)台钻



线缆安装工具

3.1 线缆敷设工具

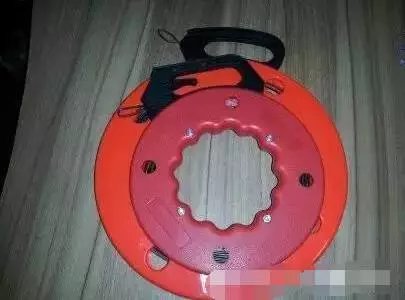

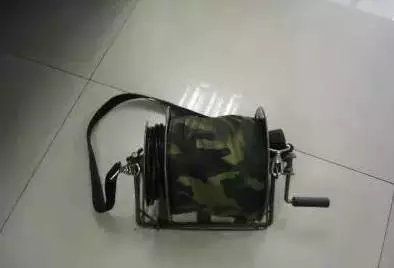

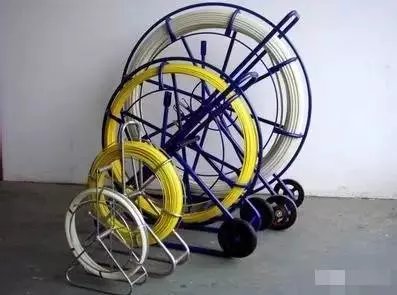

1)穿线器
玻璃纤维穿线器,适用于管道较长的线缆敷设。

▲小型穿管器

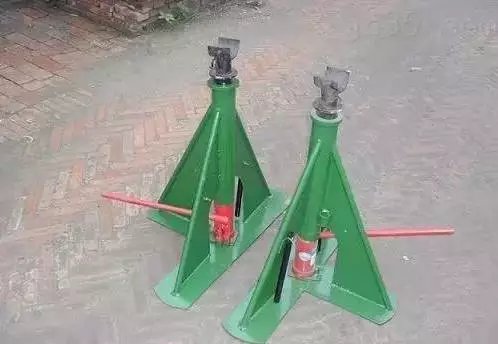

2)线轴支架




线缆端接工具

1)双绞线端接工具
(1)剥线钳

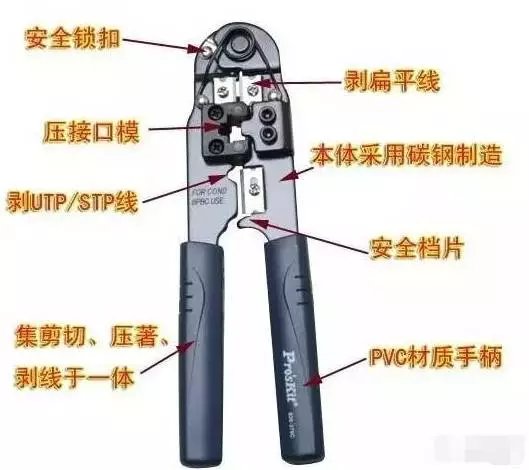

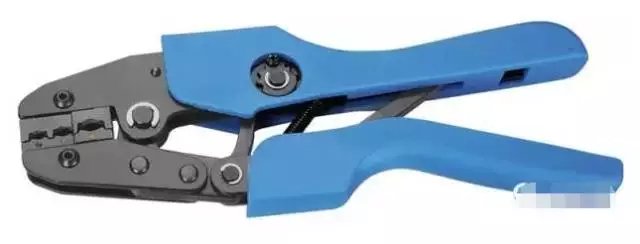

(2)压线工具

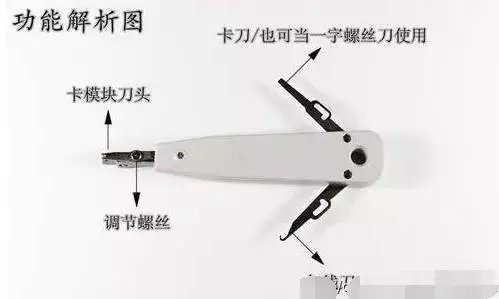

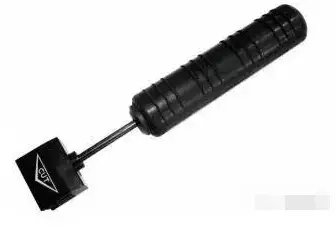

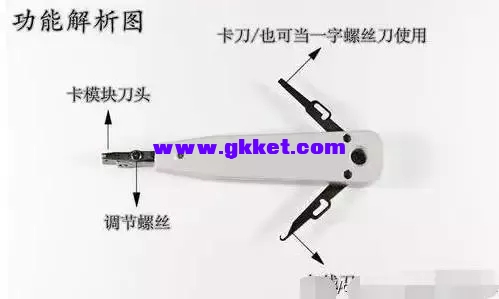

(3)110打线工具



分为110单对打线工具和110五对打线工具,另外还有一种66型的,用于语音系统的交叉连接。


2)光纤端接工具

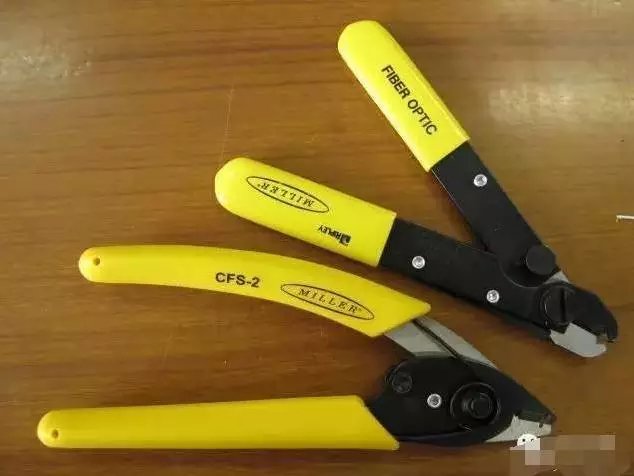

(1)光纤剥离钳

(2)光纤剪刀



(3)光纤连接器压接钳

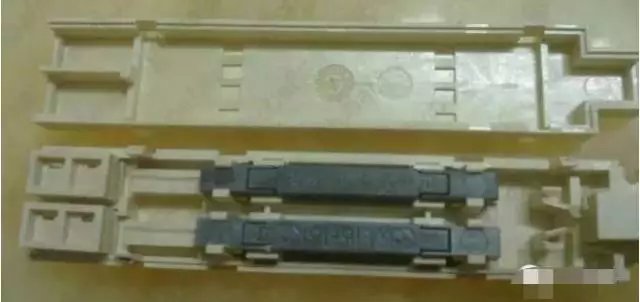

(4)光纤接续子

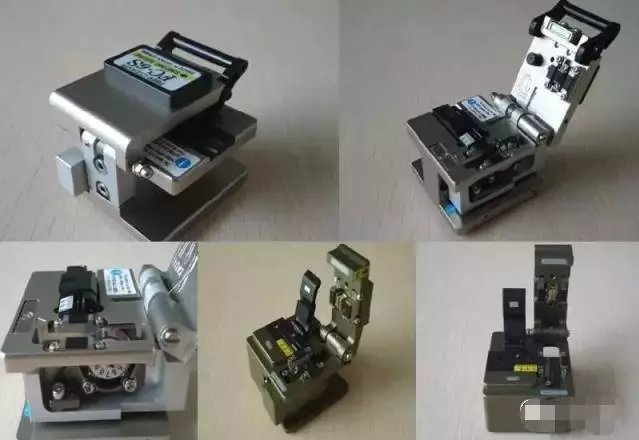

(5)光纤切割工具

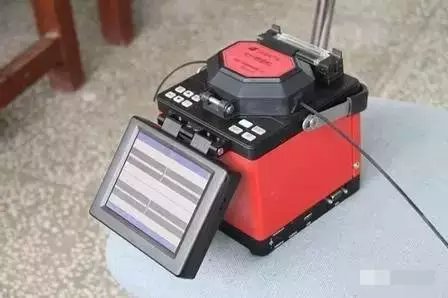

(6)单芯光纤熔接机

其它光纤工具还有:光纤固化加热炉、手动光纤研磨工具、光纤头清洗工具、光纤探测器、常用光纤工具包等。


测试工具

验证测试工具

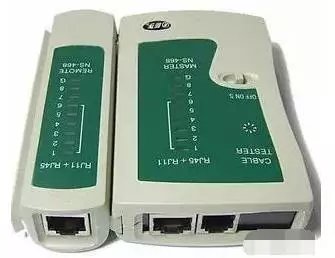

简单测线仪

认证测试:

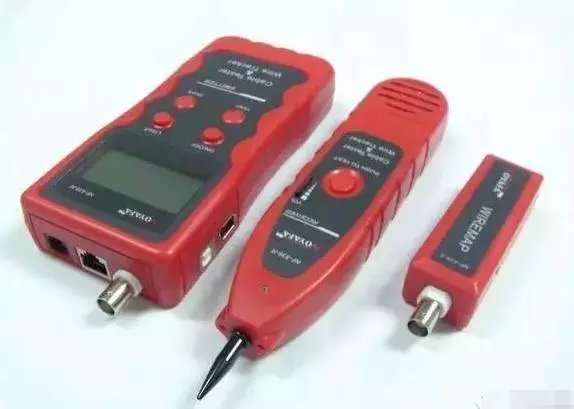

巡线仪:

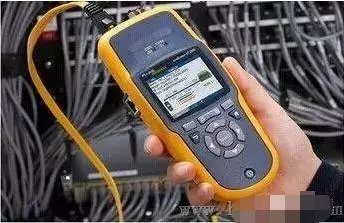

专业电缆测试工具
FLUKE公司的网络布线测试仪表从DSP 100、DSP 4000、DSP 4100、DSP 4300、DTX,形成系列电缆测试仪,这些测试仪器为高速铜缆和光纤网络提供了综合的电缆认证测试解决方案。

其它测试工具

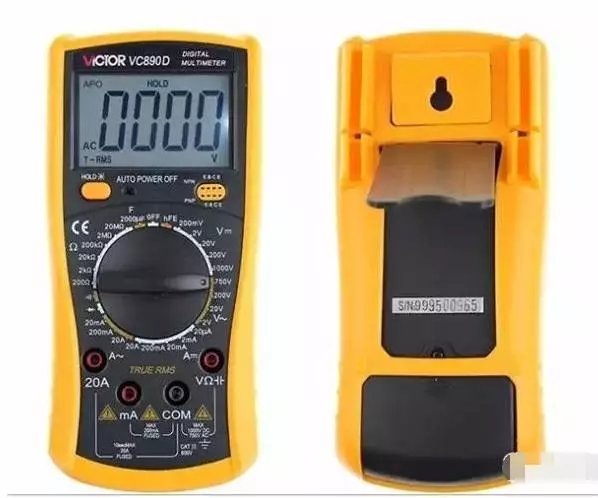

1. 数字万用表

主要用于综合布线系统中设备间、楼层配线间和工作区电源系统的测量,有时也用于测量双绞线的连通性。

2. 接地电阻测量仪

接地系统用于保障通信设备的正常运行,它的作用包括提供电源回路、保护人体免受电击和屏蔽设备内部电路免受外界电磁干扰或防止干扰其他设备。
常用的接地电阻测量仪器主要有手摇式接地电阻测量仪和钳形接地电阻测量仪。
手摇式接地电阻测量仪是一种较为传统的测量仪表,它的基本原理是采用三点式电压落差法。

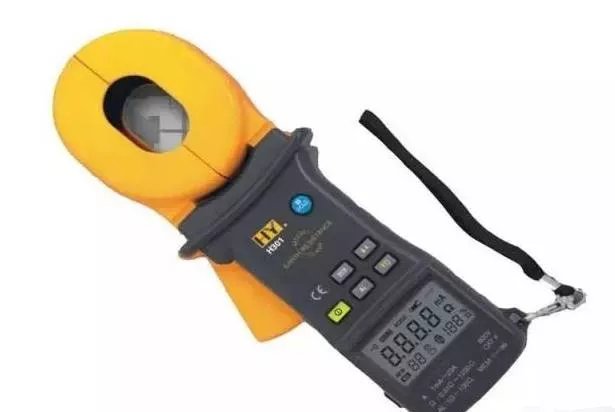

钳形接地电阻测量仪是一种新颖的测量工具,它方便、快捷,外形酷似钳形电流表,测试时不需辅助测试桩,只需往被测地线上一夹,几秒钟即可获得测量结果。

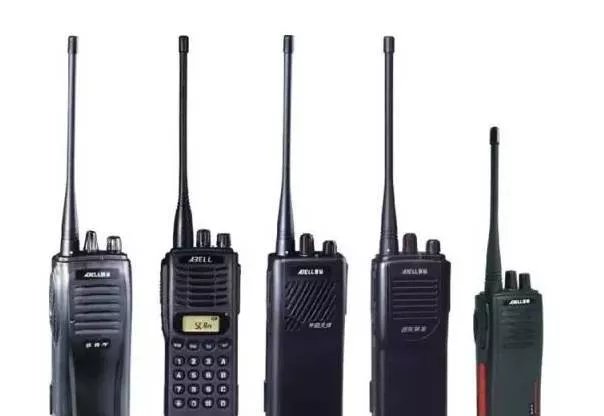

3. 对讲机



安防监控用的最新工具:

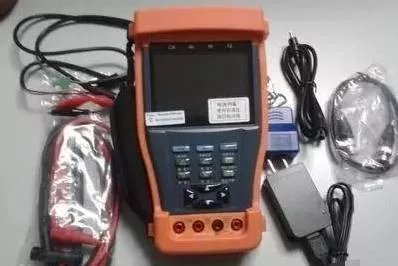

工程宝:
