如何在WinCC中获取与S7-300/400CPU的通讯状态

2019-1-8 23:26| 发布者: gk-auto| 查看: 47| 评论: 24|原作者: gk-auto

摘要: WinCC项目中通讯连接至关重要，获取连接通讯状态能有效的判断当前系统的运行情况，及时处理问题。此文档提供了三种方式来获取通讯连接状态。文档中所述的样例，是已经建立了与S7-300/400 CPU的通讯连接。文档适用于 ...

WinCC项目中通讯连接至关重要，获取连接通讯状态能有效的判断当前系统的运行情况，及时处理问题。

此文档提供了三种方式来获取通讯连接状态。文档中所述的样例，是已经建立了与S7-300/400 CPU的通讯连接。文档适用于WinCC 6.2或WinCC 7.0系统。

1 画面中添加控件来获取通讯状态

WinCC 提供工具“Channel Diagonsis”来判断项目中连接的通讯状态，此工具在操作系统“开始”—>“Simatic”—>“WinCC”—>“Tools”目录下可以找到。此工具也可以添加到WinCC画面中使用。

图1

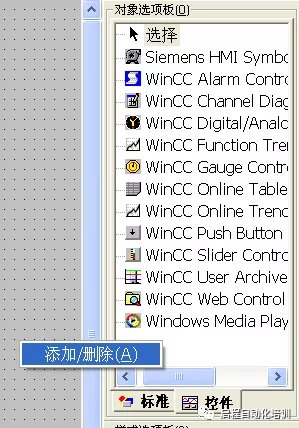

打开WinCC“图形编辑器”，在右边“对象选项板”中选择“控件”列表，如果是V6.2的系统在列表空白区域点击鼠标右键选择“添加/删除”（图1），如果是V7.0的系统需要先选中“ActiveX 控件”，再点击鼠标右键选择“添加/删除”（图2）

图2

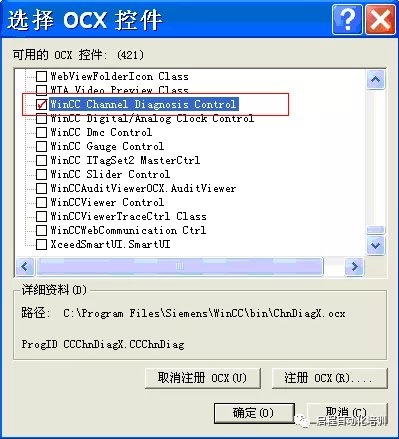

打开“选择OCX控件”对话框，在OCX控件列表中找到并且选中“WinCC Channel Diagonsis Control”控件（图3），点击确定。然后在选项板控件列表中就能找到此控件，把此控件添加到画面中，激活WinCC项目。

图3

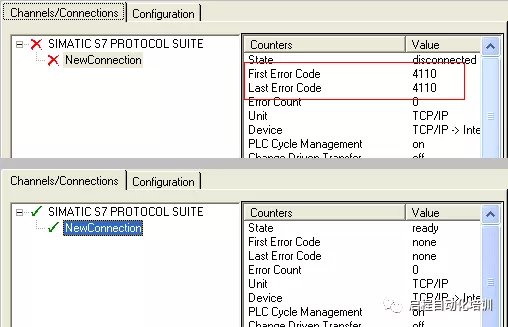

项目激活运行后，通道诊断控件会显示项目中通讯连接的通讯状态，绿勾表示通讯正常，红叉表示通讯故障。选中故障链接，在右边列表中能显示出此故障的错误代码（图4）。

图4

错误代码的说明可以在帮助文档“S7CHNERRORchs.HLP”中查到，此帮助文档在 WinCC的安装路径下（如：C:\Programs\Siemens\WinCC\bin ）找到。

2 根据通讯状态改变对象属性在连接中所建的变量，在通讯时都会带有变量状态信息，变量状态包含WinCC 和自动化设备之间的连接状态。通过获取这个变量状态，我们就能得知变量所在连接的通讯状态。

首先在需要监控的通讯连接下新建一个变量“status”，地址取位存储区首地址

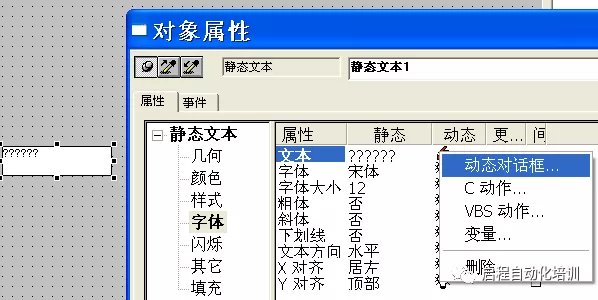

在此文档中我们以静态文本来举例。在画面中添加一个静态文本，选择对象属性“字体”à“文本”，在动态列表中选择“动态对话框”（图6）。

图6

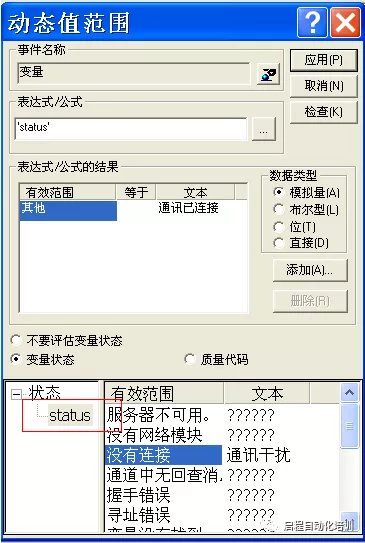

在动态对话框中，表达式/公式选择变量“status”，把表达式/公式的结果列表中“其他”范围对应的文本修改成“通讯已连接”。选择“变量状态”，在弹出的状态列表中，把“没有连接”范围对应的文本修改成“通讯干扰”（图7），应用此设置。

图7

项目激活运行后，如果通讯正常，静态文本会显示“通讯已连接”，如果通讯故障会显示“通讯干扰”。（具体故障原因可检查通道诊断）

此组态方法也可应用到其他对象，例如修改对象的背景颜色等。

3 使用脚本获取通讯状态

上一章节是把变量的“变量状态”直接与对象属性关联，这个“变量状态”也可以直接使用脚本来读取，在脚本中判断通讯状态，继而执行比较复杂的逻辑操作。

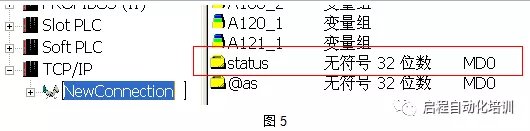

首先在需要监控的通讯链接下新建一个变量“status”，地址取位存储区首地址（图5）。

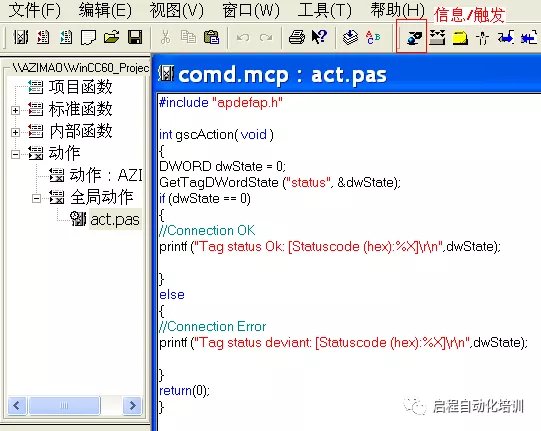

打开“全局脚本”—>“C-Editor”，新建一个“动作”，编写如下代码（图8）。脚本中“GetTagDWordState”函数获取了变量的变量状态，然后使用If语句执行判断。

图8

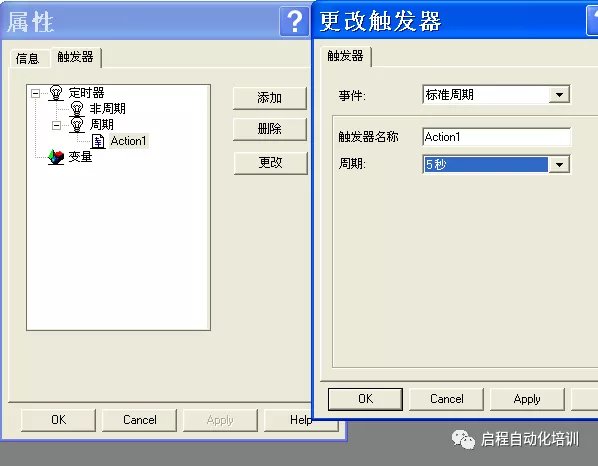

在工具栏上点击“信息/触发”，（“信息/触发”按钮在V6.2系统中图标参考图8，如果是V7.0系统中图标参考图9）在属性选项板上选择“触发器”à“定时器”à“周期”，然后点击“添加”按钮，在弹出对话框中填写触发器名称“Action1”，然后定义“周期”5秒。这种组态（图10）会让此脚本在WinCC运行期间以5秒的时间间隔，循环执行

图9

图10

注意事项：

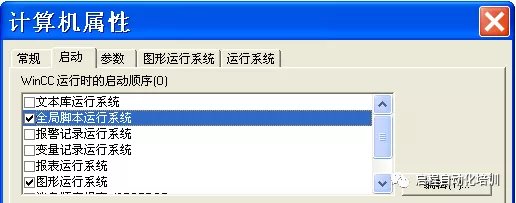

1．项目运行前必须把计算机属性“启动”列表中“全局脚本行系统”给勾选上（图11）。

2．脚本的执行周期用户可根据项目自行修改，但是不建议执行周期过密。因为在WinCC系统中脚本是单进程的，如果脚本中有很耗时的执行过程，过密的执行周期会造成系统负担过大，导致脚本不执行或者系统运行缓慢等现象。

图11

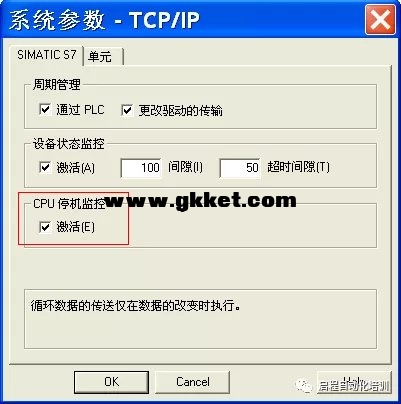

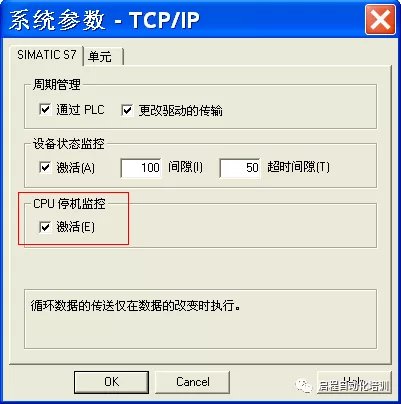

4 CPU停机监控这里需要注意一点，WinCC系统的默认设置是会监控CPU的STOP状态的，如果CPU打到STOP状态，也会显示通讯故障，通道诊断的错误代码“ 7001” 。这个默认设置可修改（图12），打开变量管理器，选择所用通讯协议，例如“TCP/IP”，点击鼠标右键选择“系统参数”，在对话框中选择 “CPU 停机监控”取消“激活”，则不对CPU的STOP状态进行监控。
