以下所有的讨论都是基于WinCC与仿真PLC（即PLCSIM，如图1所示）之间的通讯的。

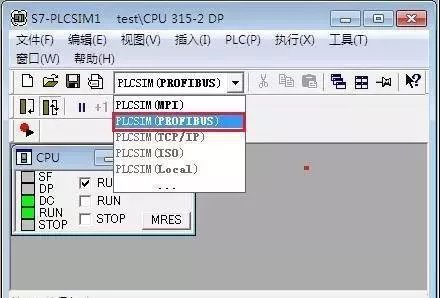

图1 PLCSIM

一、添加驱动程序

新建一个WinCC项目，右键单击"变量管理"，选择"添加新的驱动程序"，在打开的窗口中，选择"S7协议集"，如图2所示。WinCC与S7-300/400之间的通讯都是基于S7协议集的。

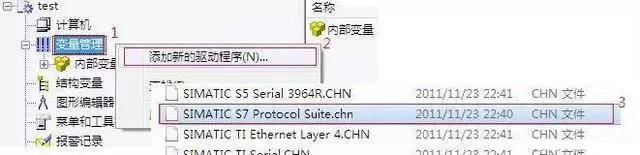

图2 添加新的驱动程序

二、建立连接

S7协议集中，包含了诸多通讯协议，如：MPI、PROFIBUS、工业以太网等。根据PLC端实际的硬件配置，选择合适的通讯协议（这里我们选用PROFIBUS协议），按照图3所描述的步骤建立PROFIBUS下的通讯连接。

建立好连接后，要设置连接属性，步骤如图4所示。主要要设置好"站地址"，"机架号"、"插槽号"等几个值。其信息要到PLC的硬件配置中查询，如图5所示。这几个值不能写错，不然通讯无法建立。

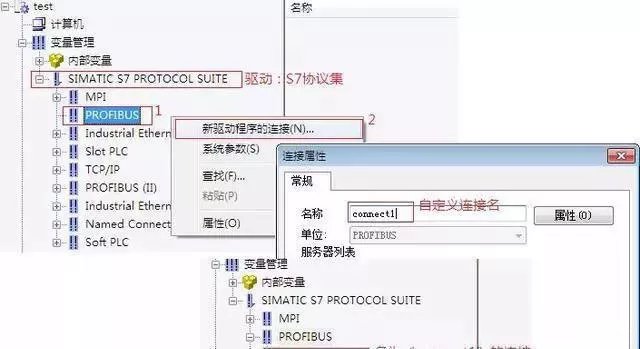

图3 建立连接

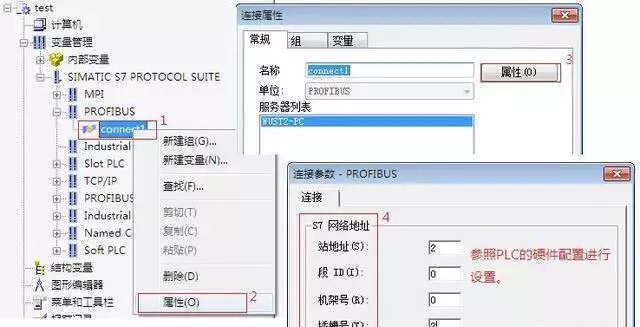

图4 设置连接属性

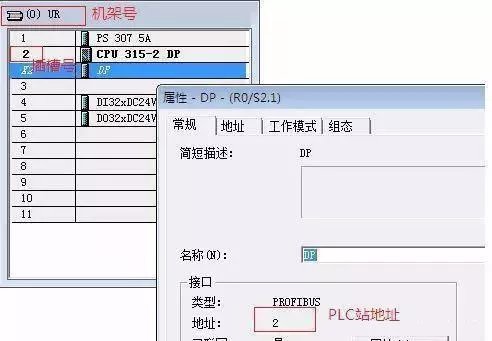

图5 PLC侧的硬件配置信息

三、新建外部变量

在上面建立的连接"connect1"下，新建变量，并与PLC的工程数据建立关联。如图6所示，这里新建一个二进制变量NewTag，并将其与PLC的M0.0关联起来。这样，若PLC侧M0.0变化，则NewTag的值也随之变化；相反，WinCC侧的NewTag改变，M0.0也会相应改变。

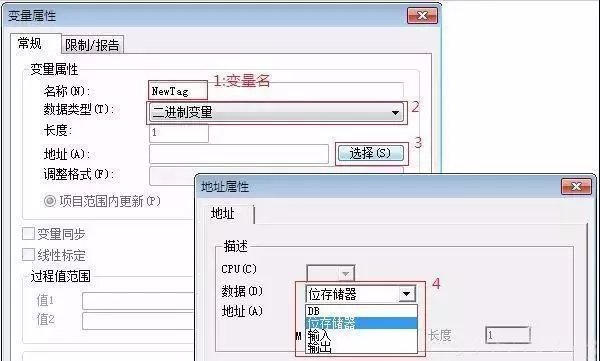

图6 新建变量

四、设置PG/PC接口

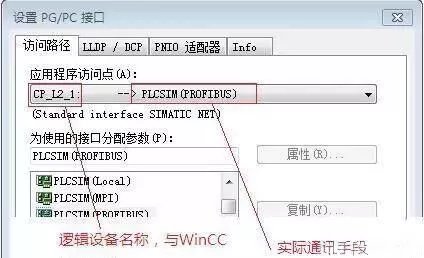

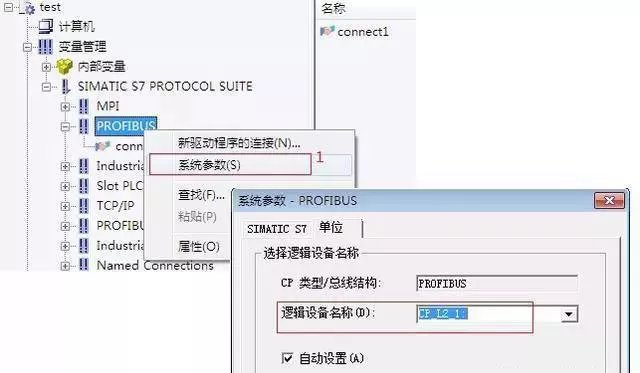

如图7所示，右键点击"PROFIBUS"，查看或修改逻辑设备名称，这里要记住其逻辑设备名称：CP_L2_1:。然后打开"设置PG/PC接口"窗口，在"应用程序访问点"中，写入逻辑设备名称"CP_L2_1:"，并选择通讯板卡，这里选择"PLCSIM（PROFIBUS）"，如图8所示。如此，WinCC与PLC通讯的最后一步也完成了。
