OPC通信,使用 OPC Scout 测试 S7 OPC Sever的方法

2019-8-3 19:39| 发布者: 198366809| 查看: 1| 评论: 0|原作者: 198366809

摘要: SIMATIC NET自带 OPC Client 端软件 OPC Scout,可以使用这个软件测试所组态的 OPC Sever。 通过 Windows “开始”“所有程序”“Siemens Automation“SIMATIC”“SIMATIC NET”“OPC Scout V10”,启动测试。 1. ...
SIMATIC NET自带 OPC Client 端软件 OPC Scout,可以使用这个软件测试所组态的 OPC Sever。
通过 Windows “开始”>“所有程序”>“Siemens Automation>“SIMATIC”>“SIMATIC NET”>“OPC Scout V10”,启动测试。

1.添加变量

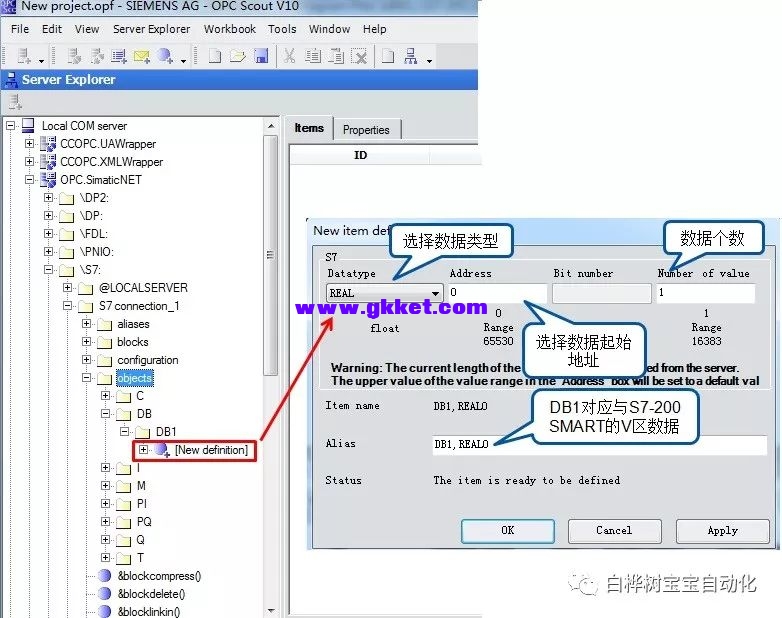

双击OPC.SimaticNET,点击“S7:”>“S7 connection_1”>“objects”>“DB”>“DB1”>“New Definition”来添加一个变量,并为变量选择数据类型、起始地址、数据长度 。如图1.所示。
注意: DB1 数据类型对应与 S7-200 SMART CPU 的 V 区数据。



图1. 创建一个新的变量组

2. 观察通信结果及质量

将创建好的 Item 拖放到 DA view 中,进行变量监控,如图 2. 所示。



图2.检查通信结果

注意:如果通信质量为“bad”,则说明通信失败,需要检查软件组态及硬件连接是否正确。
