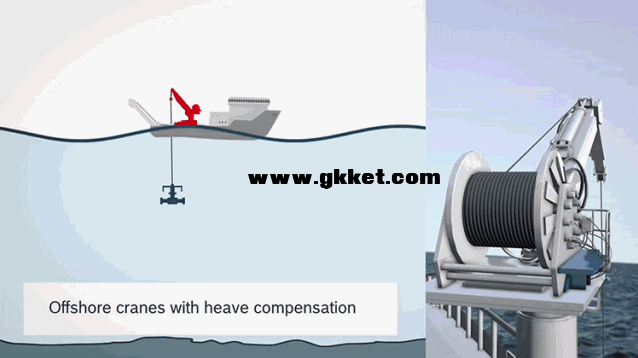

波浪补偿系统可补偿船舶由于受到波浪的影响，造成悬吊货物的升沉运动。在该系统的作用下，悬吊货物可保持相对静止。  “任凭风吹浪打，我自岿然不动” 波浪补偿系统类型 • 真 • 比较系统类型 被动式波浪补偿系统 PHC主动式波浪补偿系统 AHCPassive Heave CompensationActive Heave Compensation系统特点 类似一种弹簧装置，保持钢丝绳张力几乎恒定 补偿精度高：补偿精度最高可达95%或以上 是一种随动的波浪补偿方式 可进行能量回收：最高可达70%控制系统简单装机功率低补偿滞后大、补偿精度低控制系统要求高应用范围钻杆补偿器、钢索张紧器、隔水管张紧器等海工吊机、铺管船、多用途船等 主动波浪补偿：先进的控制技术 即使在复杂海况下，主动波浪补偿系统（AHC）也可快速响应并扩大吊重时可作业波高和风速范围，以及在恶劣工况下的安全操作。博世力士乐已经成功实现直线式主动波浪补偿装置（LAHC）以及旋转式主动波浪补偿装置（RAHC）两种方式的应用，并可以根据您的实际需求和应用工况提供定制化的解决方案。  直线式主动波浪补偿装置（LAHC）  旋转式主动波浪补偿装置（RAHC） 旋转式主动式波浪补偿装置（RAHC）的组成主要有：检测元件 MRU、二次控制单元、控制系统、蓄能器和执行组件等。工作时 MRU会实时监测船舶的相对运动信号，并传送到控制组件，控制组件对这些信号进行分析之后会产生一个执行信号，控制执行组件进行升沉补偿动作。 旋转式主动式波浪补偿装置（RAHC）的操作模式主要有：常规模式、主动波浪补偿模式、自动张力模式、恒张力模式、自动防松保护模式等。货物在上升或下降过程中，不同阶段使用不同的操作模式，所有这些模式之间均能够实现平穏过渡切换。  博世力士乐在旋转式主动波浪补偿系统中的供货范围 博世力士乐在旋转式主动波浪补偿系统（RAHC）中的配置表绞车载重/t550 100250500 装机功率/kW55 480950 2350 4700 绞车最大功率/kW200 180036008800 17600 二次控制单元数量2 61214 28二次控制单元的排量/cc71 355 355 1000 1000 备注 有义波高: ±3m；周期：9s；提升速度：30m/min； 绞车最大功率：是在主动波浪补偿系统（AHC）模式下由升沉运动引起的最高速度时产生的。 博世力士乐波浪补偿系统
国内首套大吨位旋转式主动波浪补偿项目：博世力士乐标志性项目 今年1月，武汉船用机械设备有限公司（以下简称WMMP）成功验收3000米200吨深水作业折臂式海洋工程起重机(以下简称200T RAHC)项目的主动波浪补偿功能。作为国内首套大吨位旋转式主动波浪补偿项目，其不仅是国家重点试验研发项目，同时也是博世力士乐中国乃至全球在此行业中的标志性项目。 该项目的性能指标：
博世力士乐针对的解决方案 从2012年200T RAHC项目的论证工作开始，博世力士乐销售及技术团队和WMMP技术团队进行密切交流和沟通。最终，博世力士乐提供了最适合该项目的技术解决方案并配套了包括：二次控制单元 A4VSG355DS、 减速机 GFB110、 动力站及电气控制系统在内的整套主动波浪补偿系统。 在项目执行及设备后续安装调试过程中，博世力士乐国内外多家工厂提供了大力支持，通过现场专家工程师41天的不懈努力以及WMMP的全力配合下，该项目于2017年1月22日顺利验收完成。无论是最终的调试结果还是博世力士乐的专业知识、敬业精神都得到客户的一致认可。  |
