图文分解液压系统的工作过程，液压菜鸟也能看懂！

2018-12-10 21:17| 发布者: gk-auto| 查看: 99| 评论: 23|原作者: gk-auto

摘要: 液压系统的原理以及工作过程是怎么样的？很多液压新手都一知半解，今天通过几幅简单的图片，一步步的带大家来了解液压传动系统。（1）首先，你拥有一只含有液压油的油箱，液压油提供给泵使用。（2）下一步，形成油的 ...

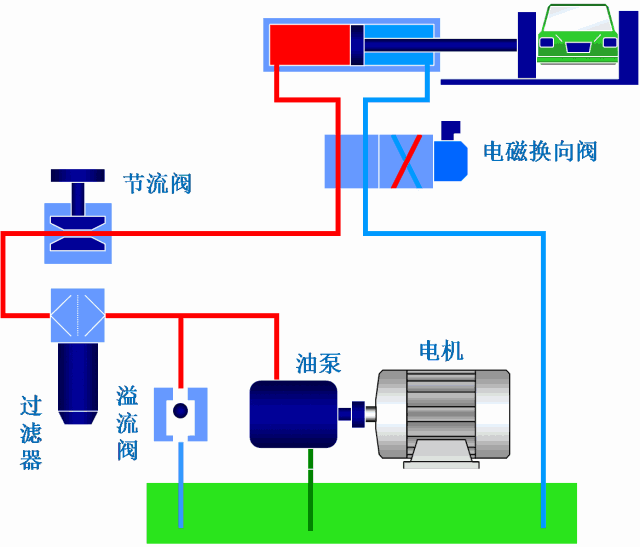

液压系统的原理以及工作过程是怎么样的？很多液压新手都一知半解，今天通过几幅简单的图片，一步步的带大家来了解液压传动系统。

（1）首先，你拥有一只含有液压油的油箱，液压油提供给泵使用。

（2）下一步，形成油的流动必须有泵，但是泵不能从油箱吸油。重力使油进入泵。

（3）液压油泵每次转动时，它将油推出。必须记住的重要一点是泵仅仅移动容量。容量决定液压动作的速度。负载形成压力，泵不产生压力。

（4）液压油泵与控制阀间管道相连接。泵出的油流至阀。阀的任务是使油流向油缸或油箱。

（5）系统的下一步是液压油缸，油缸作实际工作。控制阀有两根油管连接油缸。

（6）液压泵出的油通过控制阀流向活塞底部大腔。负载产生流动阻力，并形生压力。

（7）液压系统似乎很完整，事实上还不够完整。它还需要一种十分重要的零件。我们必须考虑在突然超载或其它故障的情况下，如何保护所有部件免受损坏。即使系统发生故障，泵仍继续转动并向系统供油。如果泵出的油无处可去，压力便会累积，直至一些零件受损。我们装入一个溢流阀，防止产生损坏。通常，它是关闭的，但是压力达到设定量时，阀门便会打开并允许油流回油箱。
