懂了这些液压泵的工作原理,以后再也不怕不会维修了

2019-1-24 23:45| 发布者: gk-auto| 查看: 67| 评论: 24|原作者: gk-auto

摘要: 柱塞泵柱塞泵分为轴向柱塞泵和径向柱塞泵两种代表性的结构形式;由于径向柱塞泵属于一种新型的技术含量比较高的高效泵,随着国产化的不断加快,径向柱塞泵必然会成为柱塞泵应用领域的重要组成部分.柱塞泵是往复泵的 ...
柱塞泵
柱塞泵分为轴向柱塞泵和径向柱塞泵两种代表性的结构形式;由于径向柱塞泵属于一种新型的技术含量比较高的高效泵,随着国产化的不断加快,径向柱塞泵必然会成为柱塞泵应用领域的重要组成部分.

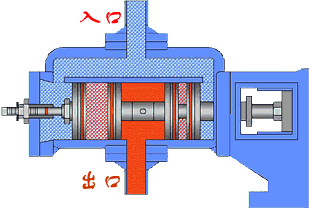

柱塞泵是往复泵的一种,属于体积泵,其柱塞靠泵轴的偏心转动驱动,往复运动,其吸入和排出阀都是单向阀。当柱塞外拉时,工作室内压力降低,出口阀关闭,低于进口压力时,进口阀打开,液体进入;柱塞内推时,工作室压力升高,进口阀关闭,高于出口压力时,出口阀打开,液体排出。
柱塞泵
带滑靴结构的轴向柱塞泵是目前使用最广泛的轴向柱塞泵,安放在缸体中的柱塞通过滑靴与斜盘相接触,当传动轴带动缸体旋转时,斜盘将柱塞从缸体中拉出或推回,完成吸排油过程。柱塞与缸孔组成的工作容腔中的油液通过配油盘分别与泵的吸、排油腔相通。变量机构用来改变斜盘的倾角,通过调节斜盘的倾角可改变泵的排量。
叶片泵
叶片泵分为双作用泵和单作用泵:
双作用泵工作原理:它由定子、转子、叶片和配油盘等组成。定子内壁近似椭圆形。叶片安装在转子径向槽内并可沿槽滑动,转子与定子同心安装。当转子转动时,叶片在离心力的作用下压向定子内表面,并随定子内表面曲线的变化而被迫在转子槽内往复滑动,相邻两叶片间的密封工作腔就发生增大和缩小的变化。叶片由小半径圆弧向大半径圆弧处滑移时,密封工作腔随之逐渐增大形成局部真空,于是油箱中油液通过配油盘上吸油腔吸入;反之将油压出。转子每转一周,叶片在槽内往复滑移2次,完成2次吸油和2次压油,并且油压所产生的径向力是平衡的,故称双作用式,也称平衡式。
单作用式叶片泵工作原理:主要由定子、转子、叶片和配油盘等组成。定子的内表面是一个圆柱形,转子偏心安装在定子中,即有一个偏心距e,叶片装在转子径向滑槽中,并可在槽内径向滑动。转子转动时,在离心力和叶片根部压力油的作用下,叶片紧贴在定子内表面上,这样相邻两片叶片间就形成了密封工作腔。在其中一边,叶片逐渐伸出,密封工作腔逐渐增大,形成局部真空,形成吸油;反之,另一边,形成压油。转子每转一周,叶片在滑槽内往复滑移1次,完成1次吸油1次压油。油压所产生的径向力是不平衡的,故称单作用式,也称不平衡式叶片泵。
气体增压机
气体增压泵

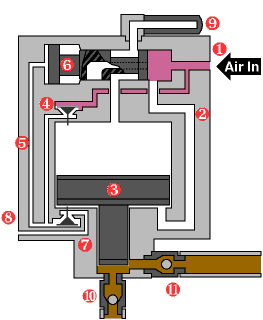

气动增压泵工作时主要是利用大面积活塞端的低压气体驱动而产生小面积活塞端的高压流体。可用于压缩空气及其它气体,输出气压可通过驱动气压无级调节。
气动增压泵利用大面积活塞端的低压气体驱动而产生小面积活塞端的高压流体。可用于压缩空气及其它气体,输出气压可通过驱动气压无级调节。
多种气体驱动:压缩空气、液化氮气和管道氮气、水蒸气。
往复泵
