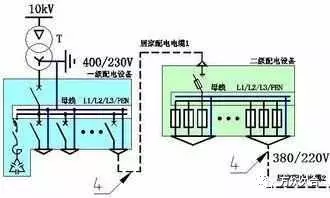

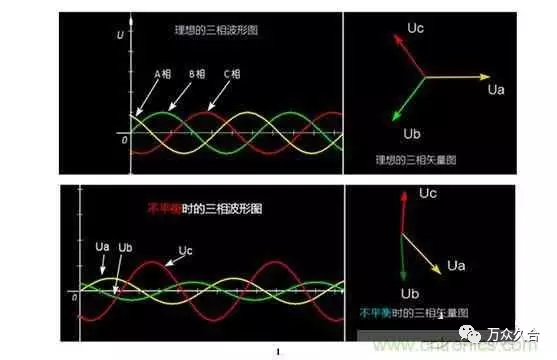

三相电是一组幅值相等、频率相等、相位互相差120o的三相交流电，由有三个绕组的三相发电机产生，是工业上常用的电源。例如电动机，都采用三相交流电，也就是经常提到的三相四线制。而在日常生活中，多使用单相电源，也称为照明电。当采用照明电供电时，使用三相电其中的一相对用电设备供电，例如家用电器，而另外一根线是三相四线之中的第四根线，也就是其中的零线，该零线从三相电的中性点引出。 “三相电”的概念是 ：线圈在磁场中旋转时，导线切割磁力线会产生感应电动势，它的变化规律可用正弦曲线表示。如果我们取三个线圈，将它们在空间位置上互相差120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。由于三个线圈在空间位置互相差120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。工业设备许多地方采用三相供电，如三相交流电动机等。 任两相之间的电压都是380VAC，任一相对中性点的电压都是220VAC。分为A相，B相，C相。线路上用L1，L2，L3来表示。（三相交流电因用途不同还有660VAC和6000VAC供电等）。 以下是一个理想的三相交流电压的数学式： V1 = Asin(2πft) V2 = Asin(2πft - 2π/3) V3 = Asin(2πft + 2π/3) 其中A是电压的峰值，f则是交流电压的频率。 能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机； 以三相发电机作为电源，称为三相电源； 以三相电源供电的电路，称为三相电路； U、V、W称为三相，相与相之间的电压是线电压，电压为380V； 相与中性线之间称为相电压，电压是220V。 三相电的颜色 A相为黄色，B相为绿色，C相为红色， 目前有以下几种叫法：A，B，C或L1，L2，L3或U，V，W，顺序都是一样的。 |
