如何通过PLC控制变频器进行电机转速控制，含代码！

198366809

一、项目描述

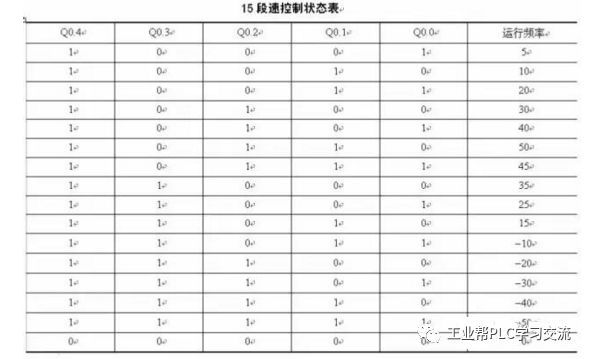

按下电动机启动按钮，电动机启动运行在5Hz所对应的转速；延时10s后，电动机升速运行在10Hz对应的转速，再延时10s后，电动机继续升速运行在20Hz对应的转速；以后每隔10s，则速度按下图依次变化，一个运行周期完后会自动重新运行。按下停止按钮，电动机停止运行。

二、项目实现

1 、MM440 变频器的设置

MM440变频器数字输入“5”、“6”、“7”、“8”端子通过P0701、P0702、P0703、P0704参数设为15段固定频率控制端，每一频段的频率分别

由P1001～P1015参数设置。变频器数字输入“16”端子设为电动机运行、停止控制端，可由P0705参数设置。

2 、PLC 的I/O 分配

I0.0，电动机运行，对应电动机运行按钮SB1；

I0.1，电动机停止，对应电动机停止按钮SB2；

Q0.0，固定频率设置，接MM440数字输入端子“5”；

Q0.1，固定频率设置，接MM440数字输入端子“6”；

Q0.2，固定频率设置，接MM440数字输入端子“7”；

Q0.3，固定频率设置，接MM440数字输入端子“8”；

Q0.4，电动机运行/停止控制，接MM440数字输入端子“16”

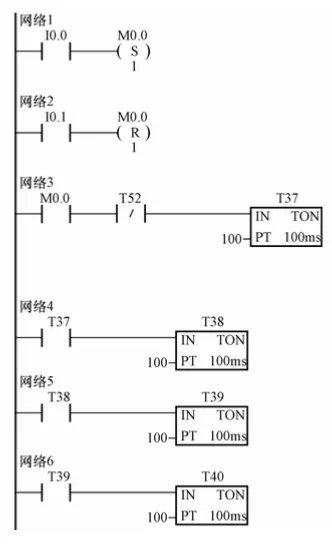

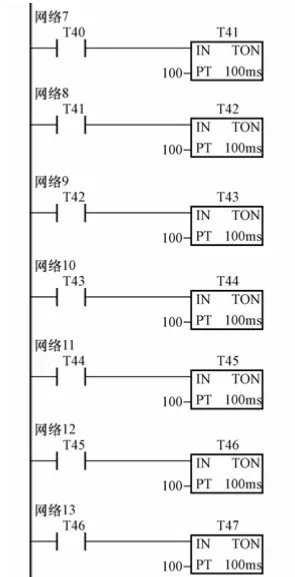

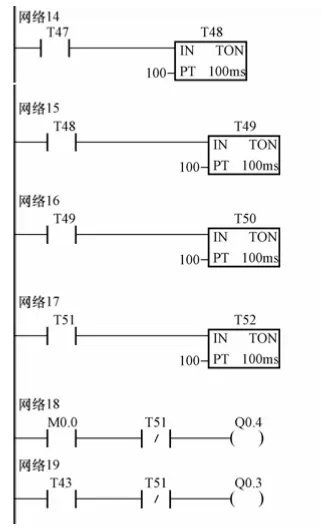

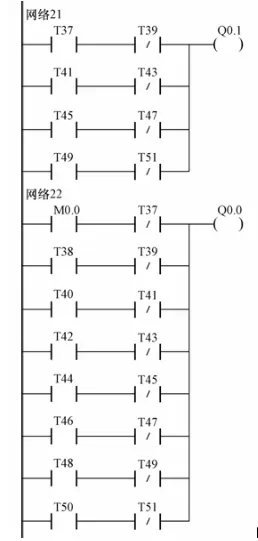

3.PLC 程序设计

PLC程序应包括以下控制：

（1）当按下正转启动按钮SB1时，PLC的Q0.4应置位为ON，允许电动机运行。

（2）PLC输出接口状态、变频器输出频率、电动机转速变化

（3）当按下停止按钮SB2时，PLC的Q0.4应复位为OFF，电动机停止运行。

4 、操作步骤

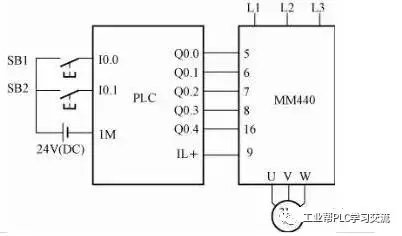

（1）连接电路图，检查接线正确后，接通PLC和变频器电源。

（2）恢复变频器工厂默认值，P0010设为30，P0970设为1。按下变频器操作面板上的“P”键，变频器开始复位到工厂默认值。

（3）电动机参数按如下所示设置，电动机参数设置完后，设

P0010为0，变频器当前处于准备状态，可正常运行。

P0003设为1，访问级为标准级；

P0010设为1，快速调试；

P0100设为0，功率以kW表示，频率为50Hz；

P0304设为230，电动机额定电压；

P0305设为1，电动机额定电流；

P0307设为0.75，电动机额定功率；

P0310设为50，电动机额定频率；

P0311设为1460，电动机额定转速；

P3900设为1，结束快速调试，进入“运行准备就绪”。
