变频器面板正常，外接电位器频率卡20Hz咋回事？

gkket

电友们，我是电工老李。今天碰到个事儿，有个变频器操作面板能正常控制，调节频率能从0到50Hz变化，可一用外接电位器，频率调到20Hz就调不上去了，这到底咋回事呢？下面我就给大家详细分析分析。

   面板调节没问题，外部给定却不行，这说明变频器本身大概率是没毛病的，问题很可能出在变频器外部电位器及其周边元件或线路上。咱们排查的时候，得先保证电位器是好的，接线到变频器端子正确，剩下的就是变频器频率设置的问题了。

   一、电位器阻值选择
   变频器外接电位器阻值的选择很重要，得对应说明书上的要求。变频器模拟量给定信号一般有0 - 10V和4 - 20mA两种。
   1.电压信号0 - 10V：当外部电源电压是10V时，要是选10K阻值的电位器，工作电流就是1mA。根据现场经验，只要模拟信号小于1mA，抗干扰能力就还不错。所以电位器阻值小于或者等于10K就行。要是变频器输出电压是0 - 10V，选10K的电位器；输出电压是0 - 5V，就选4.7K的电位器。要是电流太大，会造成不必要的功率损耗。
   2.电流信号4 - 20mA：当外部输入信号是4 - 20mA时，在电路里串联一个500欧姆的电阻就行，因为在10V电源下，20mA对应的阻值就是500欧姆。

   二、接线检查

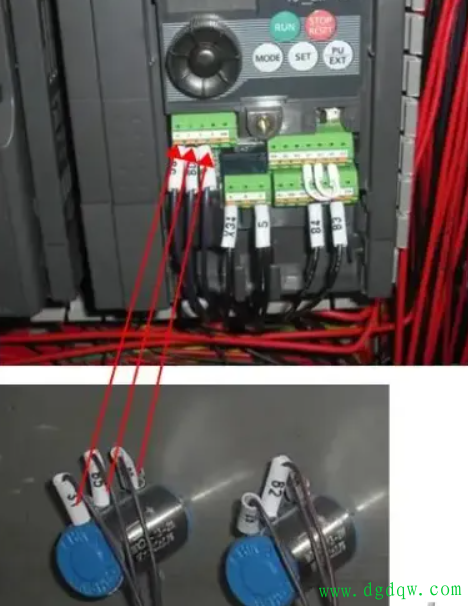

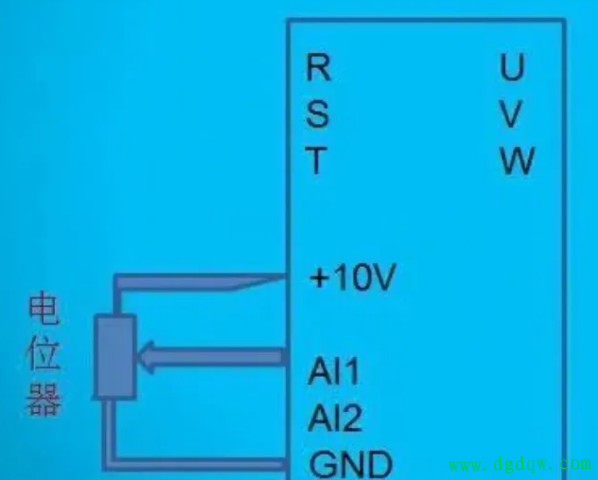

   要仔细检查电位器引脚的接线是否正确。调试电位器的时候，用万用表测量一下电位器引脚电压有没有变化。电位器两边的固定端子，得直接连在变频器端子上的10V电源与地信号上，中间的滑动可调端子，接到变频器的模拟量输出信号端。然后调节电位器的阻值，看看输出的电压有没有跟着变。

   三、变频器频率设置检查
   得检查一下变频器的最大频率设置和上限频率设置。要是这两个参数设置不合理，也可能导致频率调不上去。

   四、频率信号来源参数设置
   变频器的频率信号来源参数，得从面板控制频率改成外接引脚控制频率。这个参数是设置采用面板、电位器、电压、电流还是上位机给定，不同的给定方式，设定的参数值是不一样的。

   五、线路检查
   检查一下电位器到变频器之间的线路，有可能是电源线或者屏蔽线破损了，造成线路漏电或者短路。

   另外，电位器使用也有局限性。它输入的是0 - 10V的电压信号，电压信号随着传输距离的延长，受到的干扰会增大。要是安装现场和变频器距离比较远，就没办法保证信号传输的准确性。所以这种情况下，尽量缩短之间的距离，要是距离实在太长，电位器的阻值就得选小一点。

   电友们，很多时候都是外部的问题造成变频器工作不正常，可咱们却总是容易怀疑是变频器本身的问题。希望今天分享的这些排查方法能帮到大家。
