不知道应急照明的强启原理 应急灯具应该用多少根线 也就无从谈起 下面是对应急照明强启原理的一些理解 一起来看一下吧~
01 先将应急照明分类

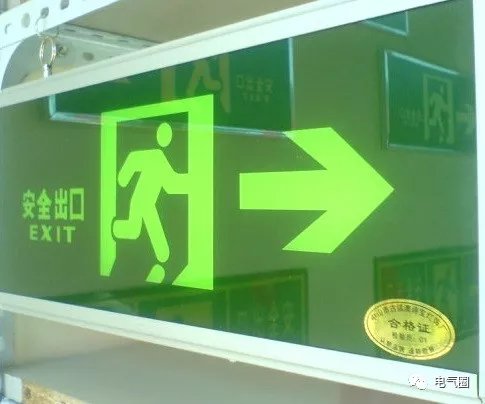

a、按控制方式不同分为：无控制，就地控制，集中控制； b、按灯具点亮时间不同分为：常亮（如疏散方向指示灯和安全出口标志灯），火灾或停电时才亮（如双头灯）； c、按强启方式不同分为：消防控制室信号强启，充电检测线失电后自带电池供电强启； d、按是否自带电池：自带电池，不自带电池； e、按灯具所具有的光源个数不同分为：含有正常光源和应急光源的应急灯具，只含有应急光源的应急灯具。
02 应急灯具的接线

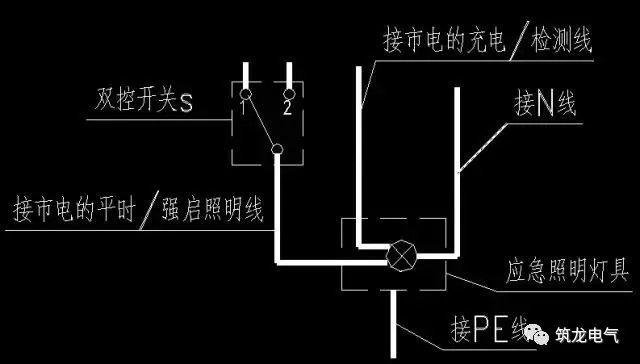

只含有应急光源且自带电池的应急灯具，即只含有一个光源。从应急灯具接出来的线最多的情况有4根，一根照明线，一根充电/检测线，一根N线，一根PE线，如下图：
充电/检测线一端接市电，另一端接应急灯具的自带电池。顾名思义，这根线有双重作用。在市电保持有电的状态下，此线用作给应急灯具的自带电池充电，在市电失电的情况下，通过检测线，将市电的零压信号传送给自带电池，由自带电池供电给应急灯具，从而应急灯具点亮，达到启动应急灯具的作用。 这是应急灯具在充电/检测线失电后自带电池供电的强启方式。为保证给应急灯具的自带电池充电，这根线一般情况下都是接通的，即有电状态。 平时/强启照明线的作用是：在非应急状态下，我们可以将此应急灯具作为普通灯看待和使用。非应急状态下，与双控开关S静触头1连接的导线处于有电状态，与双控开关S静触头2连接的导线处于失电状态。双控开关S（此双控开关非应急状态下其实是一个单联单控开关）可以实现此应急灯具的点亮和熄灭，打到静触头1时应急灯具点亮，静触头2时应急灯具熄灭。在应急状态下且市电有电的情况下，与双控开关S静触头1、2连接的导线都处于有电状态，这根线会实现应急灯具的强启，这是消防控制室信号强启方式。 PE线接的是应急灯具的外壳。 N线的作用不用说了吧。

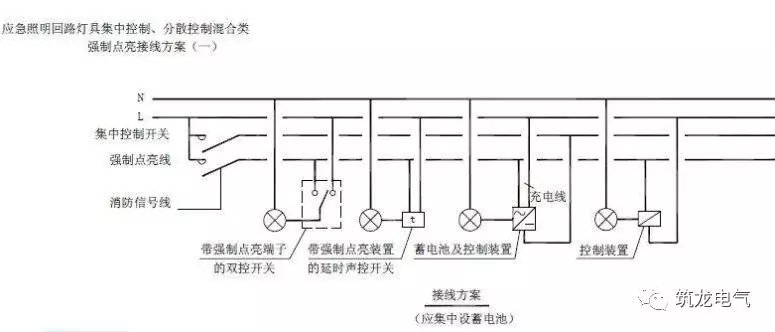

03 强启

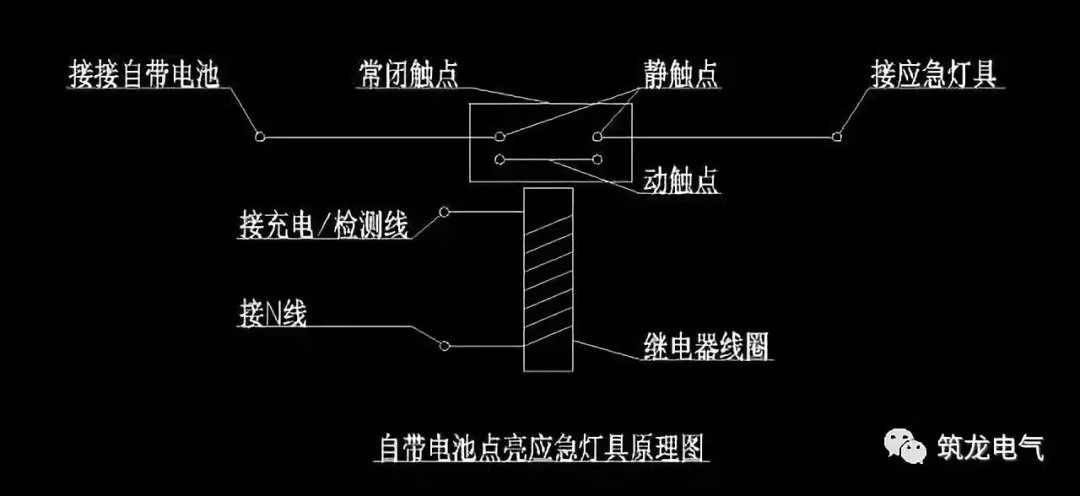

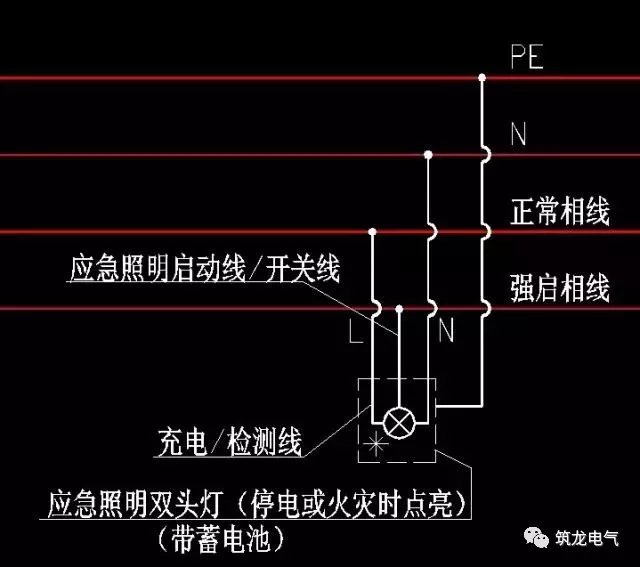

所谓强启，是指在应急状态下将灯具点亮（非应急状态下点亮灯具不叫强启）。应急灯具的强启分为两种： a、充电检测线失电，由自带电池供电给应急灯具； b、充电检测线带电，应急照明强启线供电给应急灯具。 下面我们结合一个实际图例来讲解一下： 这是典型的双头灯接法，双头灯的特点是：平时不亮，停电或者火灾时点亮。 停电时应急双头灯具的启动。当停电时，充电检测线失电，继电器线圈失电，磁通为0，常闭触点闭合，将电池和应急灯具接通，灯具点亮。
|
