一、S7-300 CPU工作模式


图 S7-300CPU面板说明

RUN-P：
可编程运行模式。在此模式下，CPU不仅可以执行用户程序，在运行的同时，还可以通过编程 设备（如装有STEP 7的PG、装有STEP 7的计算机等）读出、修改、监控用户程序。【老式CPU有这种模式】

RUN：
运行模式。在此模式下，CPU执行用户程序，还可以通过编程设备读出、监控用户程序，但不能修改用户程序。

STOP：
停机模式。在此模式下，CPU不执行用户程序，但可以通过编程设备（如装有STEP 7的PG、装有STEP 7的计算机等）从CPU中读出或修改用户程序。在此位置可以拔出钥匙。

MRES：
存储器复位模式。该位置不能保持，当开关在此位置释放时将自动返回到STOP位置。将钥匙从STOP模式切换到MRES模式时，可复位存储器，使CPU回到初始状态。

SF（红色）：

系统出错/故障指示灯。CPU硬件或软件错误时亮。

DC5V（绿色）：

5V电源指示灯。CPU和S7-300总线的5V电源正常时亮。

FRCE（黄色）：

强制作业有效指示灯。至少有一个I/O被强制状态时亮。

RUN（绿色）：

运行状态指示灯。CPU处于“RUN”状态时亮； LED在“Startup”状态以2Hz频率闪烁；在“HOLD”状态以0.5Hz频率闪烁。

STOP（黄色）：

停止状态指示灯。CPU处于“STOP”或“HOLD”或“Startup”状态时亮；在存储器复位时LED以0.5Hz频率闪烁；在存储器 置位时LED以2Hz频率闪烁。

BUS Fault（FB）（红色）：

总线出错指示灯（只适用于带有DP接口的CPU）。出错时亮。

图 S7-300状态指示灯

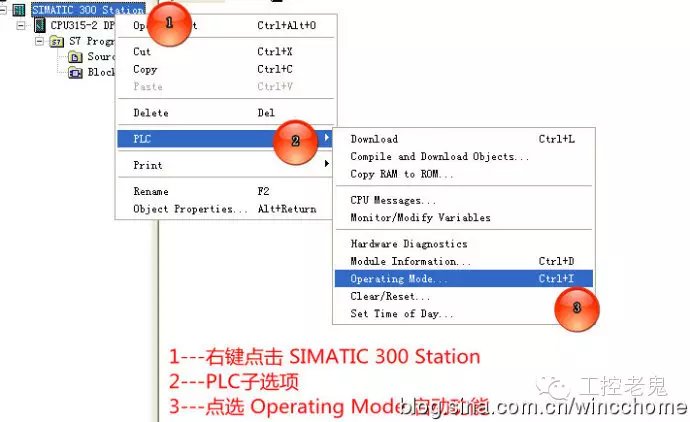

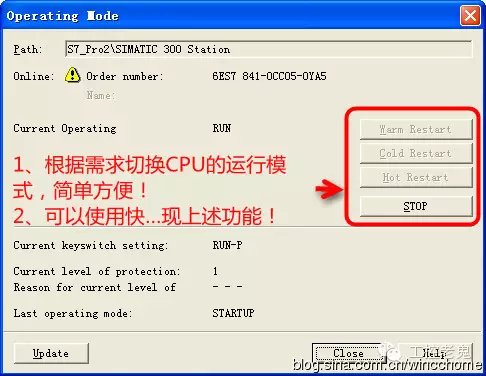

二、使用Step7软件来设定PLC的运行模式





三、S7-300 MMC卡使用说明

    用户不能格式化MMC卡。只能是“复位”MMC卡，这会删除所有用户数据。按以下步骤进行： 1、 MMC卡插在CPU的插槽中。CPU要求整机复位(STOP LED灯慢闪烁)。 2、将模式转换开关扳到MRES位置，并在此位置保持(大约9秒)直到STOP LED灯持续亮。 3、在接下来的3秒钟内必须将转换开关松开回到STOP模式位置，并再次扳到MRES位置。STOP LED灯在删除过程中闪烁。

       注意事项如下：

       如果MMC卡包含的数据对CPU无效，就只可能对它进行复位。另外MMC卡只能由上述步骤初始化。如果MMC卡在以上描述的步骤完成后仍继续请求整机复位，则该卡有故障。

不要将MMC卡用于非SIMATIC产品并不要使用第三方设备格式化它。这可能覆写MMC卡的内部结构且无法恢复。这样会导致此MMC卡不能被SIMATIC CPU 识别/接受并无法再在SIMATIC设备中使用。
