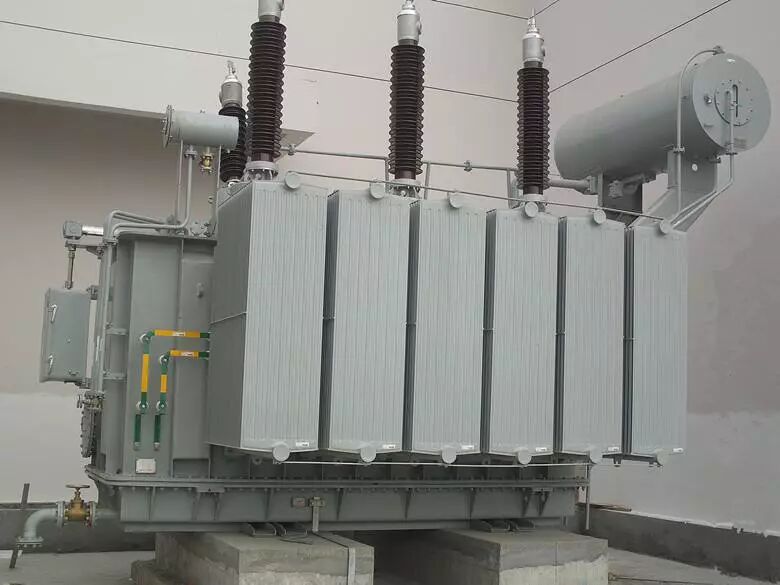

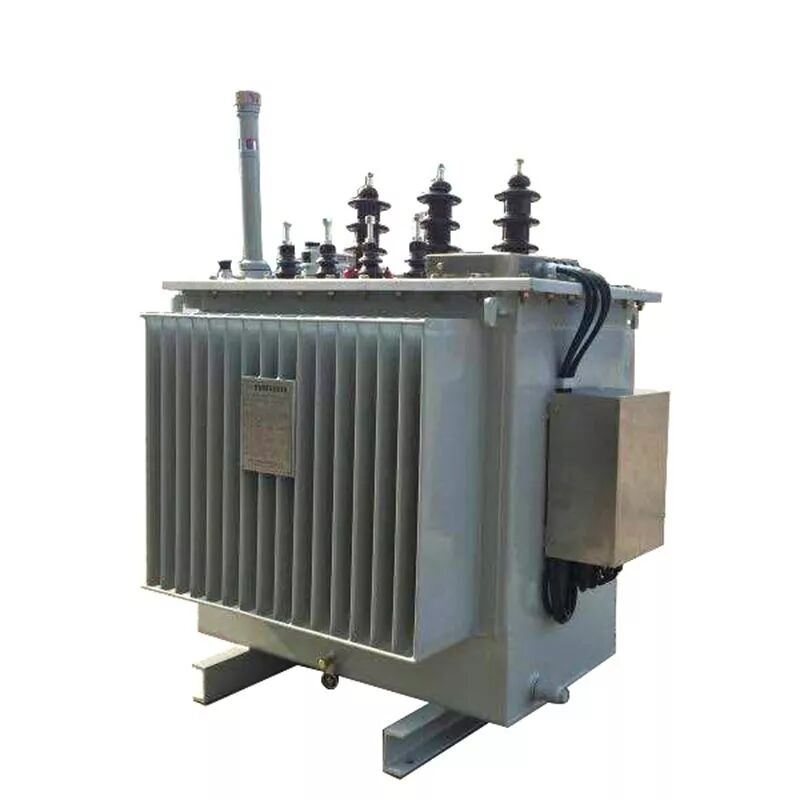

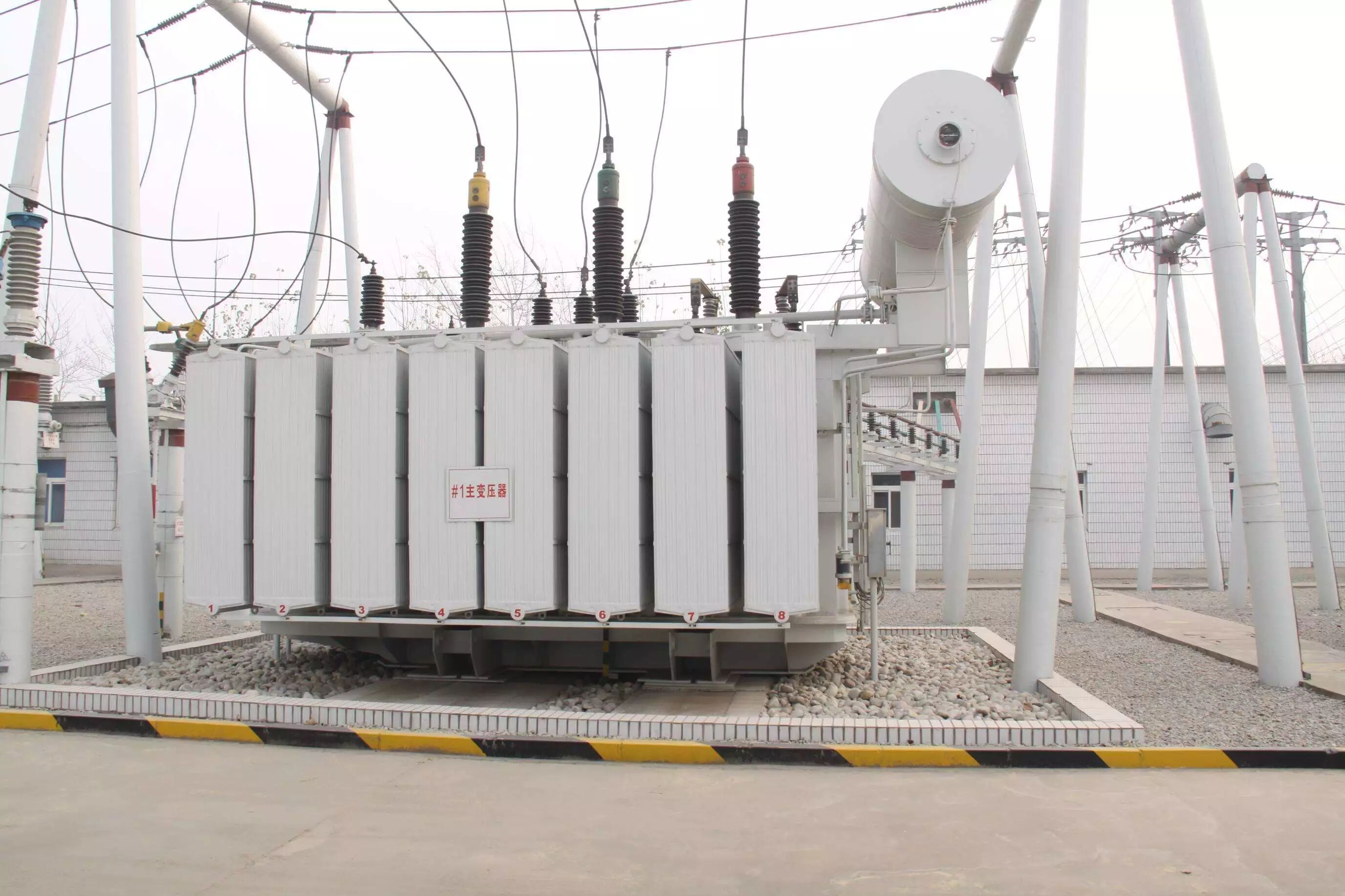

口诀：电力变压器选容量， 总用电设备承同时率。 说明：总用电设备是指工厂所有设备功率之和，同时率是指同时间投入运行的设备实际容量与用电设备容量的比值，一般选约为0.7 功率因数：一般选0.8-0.9 效率：一般为0.85-0.9 电力变压器容量=用电设备总容量×同时率/用电设备的功率因数×用电设备效率 例：有一工厂用电设备总容量700千VA，实际用量为600千VA，求用电变压器的容量。 同时率600千VA÷700千VA=0.86 电力变压器容量=（700×0.86）/（cosΦ=0.85×0.85） =600/0.722=830千VA 注：如功率因数为0.95，效率为0.9，其容量为： 电力变压器容量=（700×0.7）/（cosΦ=0.95×n=0.9） =490/0.855=576千VA 如：功率因数=0.7 ，n=0.9 同时率为0.75，求容量。 电力变压器容量=（700千VA×0.75）／（0.7×0.9） =525／0.63=833千VA 综合上述分析功率因数越低电力变压器选用越大，反之越小，总结必须提高功率因数才能达到节能降耗目的。 二、功率因数的计算 口诀：功率因数怎么求， 可看有功和无功电表求， 计算当月用电量， 即可算出功率因数。 说明：有的企业忽视了功率因数的高低，功率因数低可导致企业用电的成本增加，为了减少用电成本，功率因数必须达到0.9，关于功率因数的如何提高，将在下一节如何计算补偿功率因数的提高论述。 口诀中：功率因数怎样求，可看有功和无功电表求，计算当月用电量即可求出功率因数来，有的企业工厂配电系统未装功率因数表，功率表，没有无功补偿设备，只是配装了电压表、电流表、有功电度表、无功电度表，所以计算功率因数较为困难，可通过有功电度表当月的用电量千瓦/时和无功电度表Kvar/时，计算当月的功率因数。 例：当月有功电度用1000千瓦/时，无功电表用300Kvar/时，求当月的功率因数cosΦ。 解：cosΦ=有功/=1000/ =1000/1044=0.957 若有功电度用1000千瓦/时，无功电表用750Kvar/时，求当月的功率因数cosΦ。 cosΦ=有功/=1000/ =1/1.22=0.81 注：企业无功补偿的功率因数一般在0.7-0.85，有的在0.65以下，电动机功率越小，功率因数降低，大马拉小车，功率因数低，一般感应电机所占cosΦ70%，电力变压器占20%，导线占10%。 如配电屏上有功率因数表可以直接看出，或由配电屏上得电压表，电流表和功力表的指示数计算出瞬时功率因数 即：cosΦ= P/(×U×I) 式中P为功率表（千瓦），U为电压指示数（千伏 0.38KV），I为电流表指示数（安）。
|
