水电工程是装修中的一个重点，水电安装对于今后的生活有着很重要的影响。配电箱是对家中电路的总控开关，配电箱的安装关系到对于家中电路的日常控制。这里需要我们在装修过程中格外注意。下面小编就带着大家一起来了解一下家用配电箱安装方法，以及配电箱线路图。

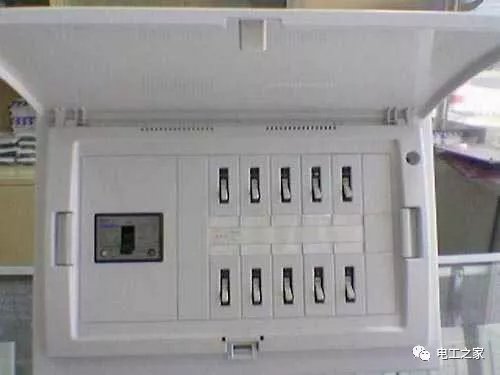

配电箱应符合以下要求：

1、配电箱分属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。

2、箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。

3、空气开关的安装座架应光洁无阻并有足够的空间。

4、配电箱门板应有检查透明窗。

家用配电箱安装方法：

1、明装配电箱，配电箱安装在墙上时，应采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的“出头余量”。对于较小的配电箱，也可在安装处预埋好木砖（按配电箱或配电板四角安装孔的位置埋设），然后用木螺钉在木砖处固定配电箱或配电板。

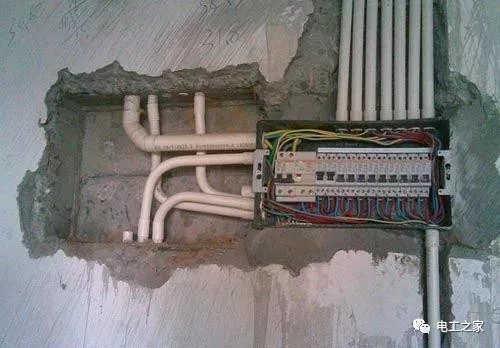

2、暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。在圬埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住。

3、配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm；暗装时，配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。

4、配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。这样，在装卸熔芯时不会触电。瓷插式熔断器应垂直安装。

5、配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。照明配电箱内，应分别设置零线（N线）和保护零线（PE线）汇流排，零线和保护零线应在汇流排上连接，不得绞接，应有编号。

6、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。金属壳配电箱外壳必须可靠接地（接零）。

配电箱的安装要点是：

1、应安装在干燥、通风部位，且无防碍物，方便使用。

2、配电箱不宜安装过高，一般安装标高为1.8米，以便操作。

3、进配电箱的电管必须用锁紧螺帽固定。

4、若配电箱需开孔，孔的边缘须平滑、光洁。

5、配电箱埋入墙体时应垂直、水平，边缘留5—6毫米的缝隙。

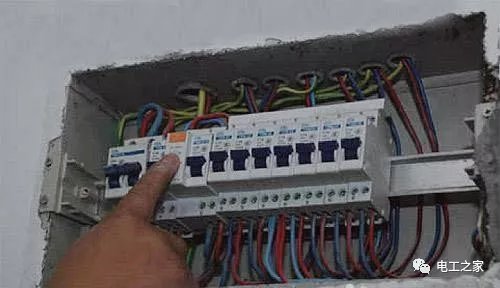

6、配电箱内的接线应规则、整齐，端子螺丝必须紧固。

7、各回路进线必须有足够长度，不得有接头。

8、安装后标明各回路使用名称。

9、安装完成后须清理配电箱内的残留物。

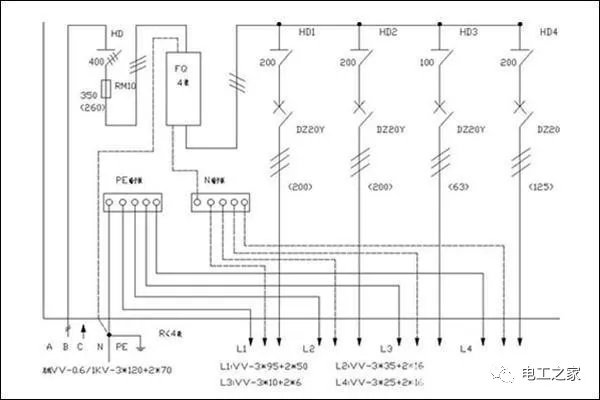

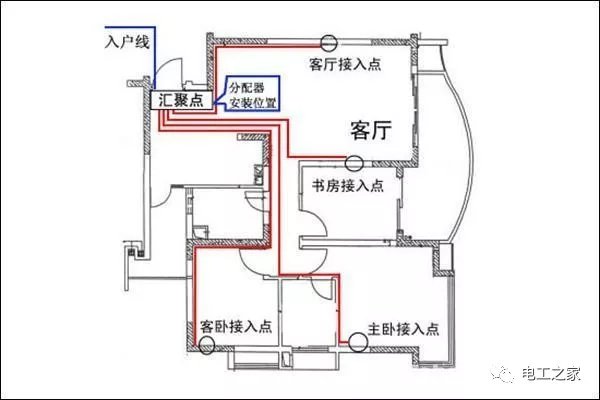

配电箱接线图：

家庭配电箱接线图在进行安装的时候也是必不可少的，小编特地为大家准备了几幅很详细的接线图。

编辑总结：家庭用电是我们必须仔细和严格把关的一部分，电路的安装安全、完善，那么在今后的生活中也能够安心使用，消除家中的安全隐患。
