了解变频器（VFD）的工作原理非常重要，因为它们广泛用于交流电机驱动的应用中，例如变频驱动器用于电机控制，因为它们具有各种各样的特性。与传统的电机驱动器相比，VFD具有更大的功能和操作能力。除了可调速度控制外，变频器还提供相保护，欠压保护和过压保护。VFD的软件和接口选项允许用户以所需的水平控制电机。

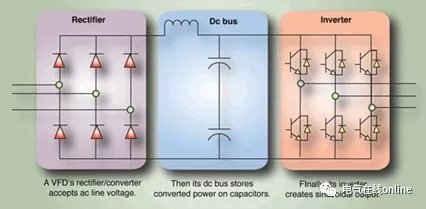

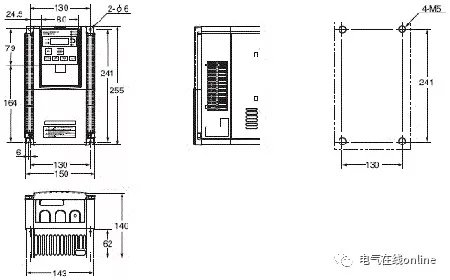

变频器的两个主要特点是可调速度和软启动/停止功能。这两个特点使VFD成为控制交流电机的强大控制器。VFD主要由四部分组成; 那些是整流器，中间DC链路，逆变器和控制电路。
整流器：
这是变频驱动的第一个阶段。它将交流电源从主电源转换为直流电源。这部分可以单向或双向的基础上使用的应用程序，如电机的四象限运行。它利用二极管，可控硅，晶体管和其他电子开关设备。
如果使用二极管，转换后的直流电源在使用可控硅时是不受控制的输出，直流输出功率由门控控制。三相转换至少需要六个二极管，所以整流器单元被认为是六个脉冲转换器。
直流母线：
来自整流器部分的直流电力被馈送到直流链路。本部分由电容和电感组成，可以平滑波纹并存储直流电源。直流链路的主要功能是接收，存储和传送直流电源。
变频器：
该部分由晶体管，晶闸管，IGBT等电子开关组成，它接收来自直流链路的直流电，并转换成交流电，送到电机。它使用调制技术等的脉冲宽度调制通过以改变输出频率用于控制感应电动机的速度。
控制电路：
它由微处理器单元组成，执行各种功能，如控制，配置驱动器设置，故障条件和接口通信协议。它接收来自电机的反馈信号作为当前的速度参考，并相应地调节电压与频率的比值来控制电机速度。
|
