加一个继电器实现三相电机缺相保护功能？

gkket

在维修的电动机中，发现有不少的三相电动机都是其中的一相或两相线圈绕组烧毁， 为什么会这样呢？

这都是因为三相电动机在工作的过程中，三相交流电突然缺相，现场电工或工作人员未能及时发现，三相电动机在三角形接法缺相，线圈烧毁烧一相。

现在普通的三相电动机保护电路中都没有缺相保护这样的功能，在缺相不能及时发现时，三相电动机只能工作到烧毁为止。

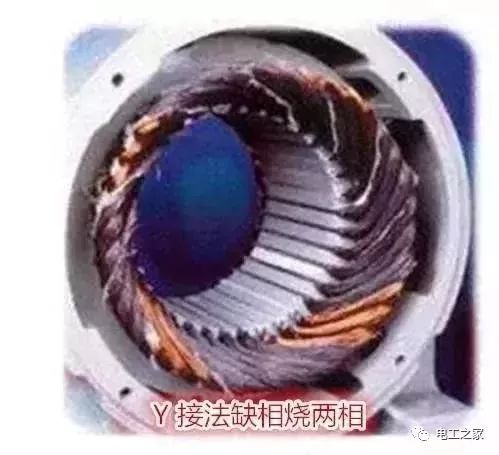

星形接法缺相线圈烧毁烧两相

那么有没有一种比较简单、实用，又可靠的，而且适合在普通的三相电动机起停保护电路中，安装的三相电动机缺相保护控制电路呢?

大家来看看下面这张三相电动机缺相保护控制线路图怎么样，这是曾经收藏下来的一张简单可靠的三相电动机缺相保护控制线路图：

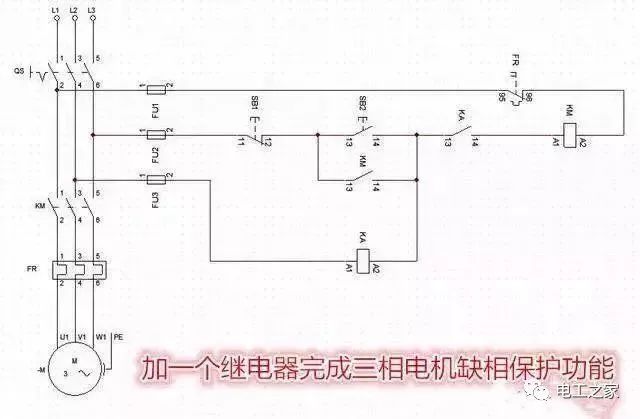

缺相保护电路图

工作原理是按下SB2时，首先是继电器线圈KA得电吸合，继电器常开触点KA闭合，线圈KM得电接触器吸合，然后接触器常开触点KM闭合自锁，起动完成。

工作中如遇到L1或L3某一相缺相，线圈KM会释放，断开接触器主触点，电动机停止工作。若是L2缺相，继电器线圈KA就会释放，继电器常开触点KA 断开，线圈KM断电释放，电动机停止工作。

三相电源中，有一相缺相都能停止电动机工作，从而实现了对电动机的缺相保护功能。

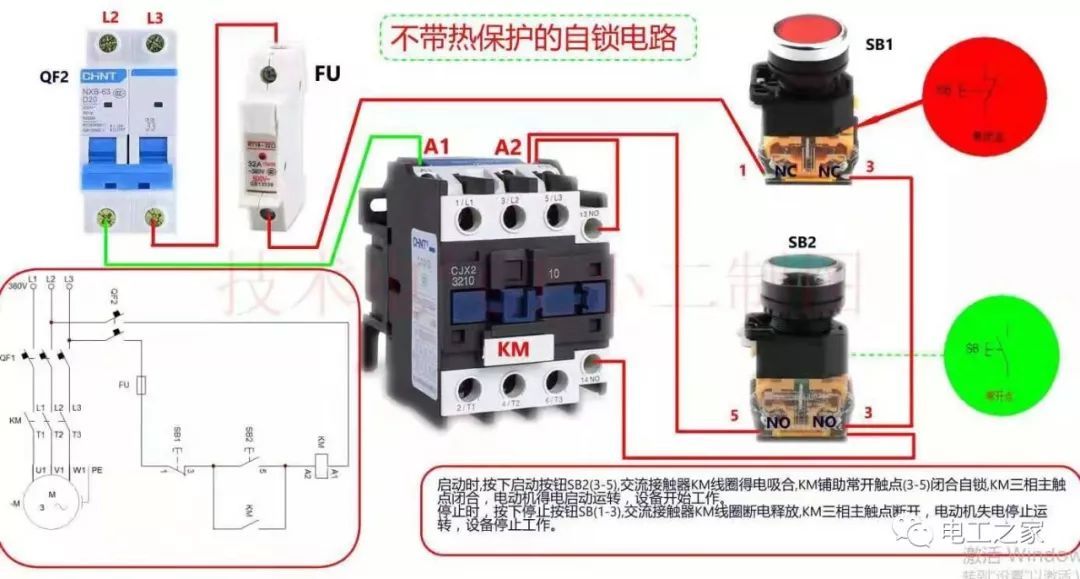

全彩实物接线图：
