三菱Q系列交流输入模块接线方法

gkket · 发表于 2020-2-21 22:25:12

本章主要介绍三菱Q系列交流输入模块接线

三菱输入模块有分AC输入，DC输入(共阳极)，DC输入(共阴极)

AC输入：就是输入模块是支持交流输入，但电压只有AC 100~120V，型号分别有QX10(:螺栓端子排) / QX10-TS(弹簧夹端子排) / QX28(螺栓端子排)

先了解输入模块端子排号

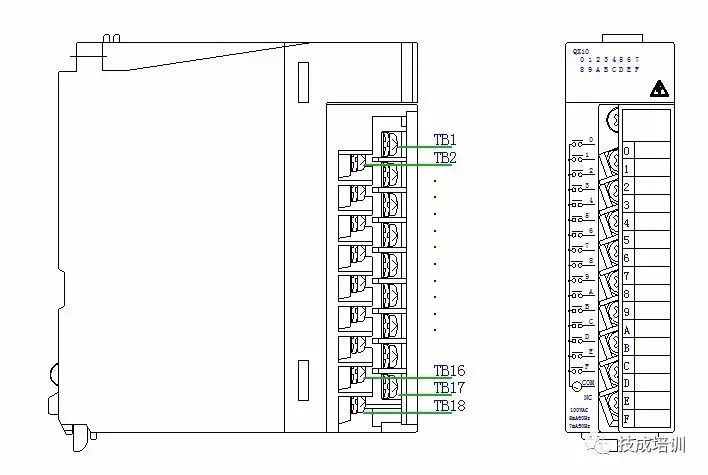

如图为模块端子排号

QX10与QX28端子输入编号分配

QX10输入分配

QX28 端子示意

QX10是16点输入，QX28为8点输入，QX28下排为空端子.

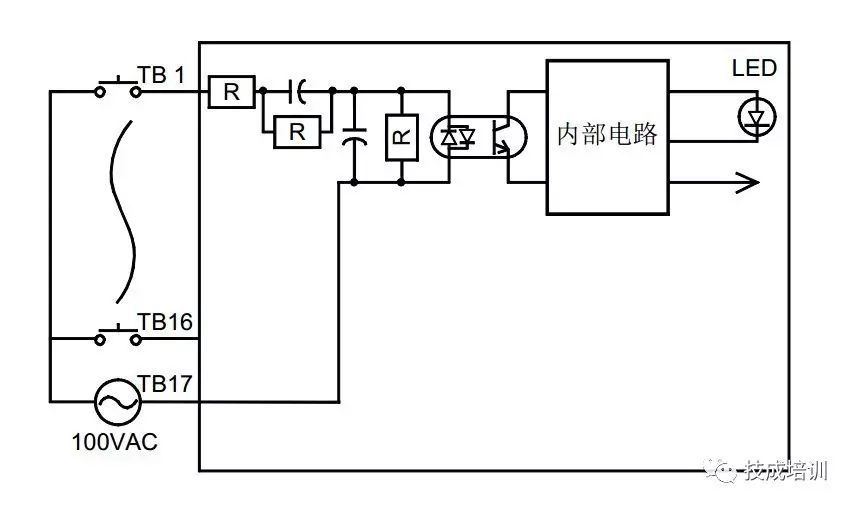

QX10与QX28输入电路示意图

Q系列交流输入模块只支持AC100~AC120输入，不支持国内单相交流AC220V输入。
