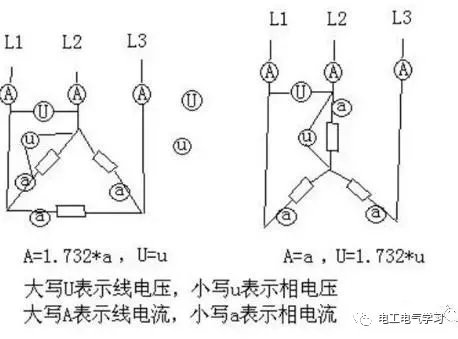

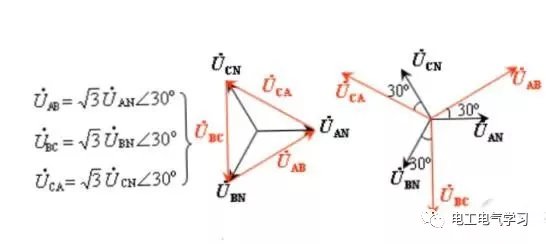

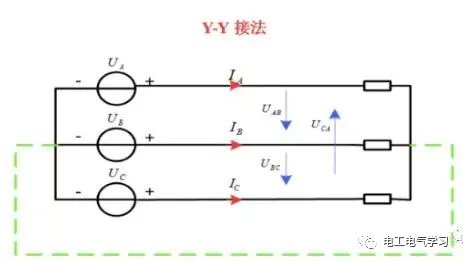

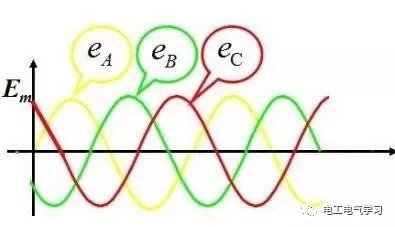

说到三相交流电可能有些人陌生，因为三相交流多都是工业人用得多。但说到单相交流电应该基本都懂，因为我们日常生活中用的电就是单相交流电，一条火线一条零线组成的电网就是单相交流电。正是只有一条火线，因此才称为单相交流电。 既然一条火线叫单相交流电，那三相交流电肯定是有三条火线，这样理解也是对的，因为它确实有三条火线，这也是比较好记及理解。 但作为一个合格的电工只是明白这样远远不够，那什么是三相交流电呢？ 一、三相交流电基本概述 三相交流电是由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统。目前，我国生产、配送的都是三相交流电。 三相交流电比单相交流电有很多优越性，在用电方面，三相电动机比单相电动机结构简单，价格便宜，性能好；在送电方面，采用三相制，在相同条件下比单相输电节约输电线用铜量。实际上单相电源就是取三相电源的一相，因此，三相交流电得到了广泛的应用。 使一个线圈在磁场里转动，电路里只产生一个交变电动势，这时发出的交流电叫做单相交流电。如果在磁场里有三个互成角度的线圈同时转动，电路里就发生三个交变电动势，这时发出的交流电叫做三相交流电。 交流电机中，在铁芯上固定着三个相同的线圈AX、BY、CZ，始端是A、B、C，末端是X、Y、Z。三个线圈的平面互成120度角。匀速地转动铁芯，三个线圈就在磁场里匀速转动。三个线圈是相同的，它们发出的三个电动势，最大值和频率都相同。 这三个电动势的最大值和频率虽然相同，但是它们的相位并不相同。由于三个线圈平面互成120度角，所以三个电动势的相位互差120度。 三根火线中任意相线与零线之间的电压叫相电压Ua，Ub，Uc，我国的低压供电系统中，三根相线各自与中性线之间的电压为220伏。 三根相线彼此之间的电压，称为线电压。在对称的三相系统中，线电压的大小是相电压的1.73倍。在我国的低压供电系统中，线电压为380伏。 四、线电压和相电压的区别 电力系统中常用的A，B,C三相。 相电压就是单项电压，即单项对地电压，民用一般是220V。 线电压就是常说的相间电压，即每2相之间的电压，动力电一般是380V。 在y型接法的变压器中线电压等于相电压的根号3倍，相电流等于线电流。 在三角接法中线电压等于相电压，相电流等于线电流的根号3倍，功率P=根号3*UI。 五、相电流和线电流的区别 三相四线制配电，相电流和线电流的区别，主要看负载的连接方法，如果是星型接法，相电流和线电流相同，线电压是相电压的开方3倍。如果负载是三角形接法，那么，线电流是相电流的开方3倍，相电压和线电压相同。 在三相交流电中，线电流与相电流的关系要根据负载接法来确定。星型接法中，线电流=相电流；三角形接法中，线电流=根号3倍相电流。 区别： （1）相电压：三相线中任一相线与零线的电压。线电压：三相线中的线与线的电压。关系：U相=U线/1.732。 （2）相电流：相线与零线负载的电流。线电流：三相负载的线与线间的电流。关系：I相=P/U相/功率因数，I线=P/1.732/U相/功率因数。 三相发电机星形接法中，三个绕组的末端被连在一起形成公共端——中性线——零线。和三个绕组起端相连接的输电线形成相线，也叫火线。（火线）与中性线间的电压就叫相电压U1。三相电源中流过每相负载的电流为相电流。 （3）线电压 是多相供电系统两线之间，以三相为例，中A、B、C三相引出线相互之间的电压，又称相间电压。星型连接的线电压的大小为相电压的√3 倍。三角形电源的相电压等于线电压。
|
