西门子S7-200SMART PLC 循环走马灯如何编写

gk-auto

不知道大家有没有看过这样的一个场景，当我们夜晚走在大街上时看到的一幕幕万家灯火，灯红酒绿，灯火辉煌的霓虹灯，顿时心想：我什么时候能通过自己所学的PLC来使用灯光闪烁控制呢？

是的，本人也有感同身受，我第一次学习PLC，看到老师测试PLC 8位灯是否完好的时候，就用的循环走马灯，当时觉得哇塞！好神奇呀！很想搞明白这是什么原理，程序复杂嘛？等！各位大佬稍安勿躁，下面就为大家来详细介绍一下循环走马灯。

1

准备设备

1. 一台ST40 CPU

2. 一根网线

3. 若干导线及电源线

4. 一台电脑（台式 笔记本）任意一台

5. 8个指示灯

2

编写程序

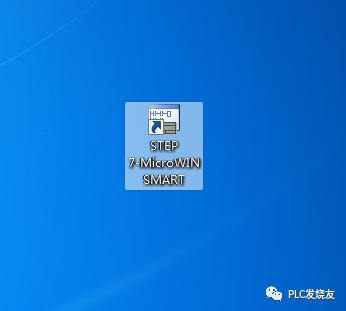

第一步：（在桌面点击STEP 7-MicroWIN SMART编程软件快捷方式并打开它）

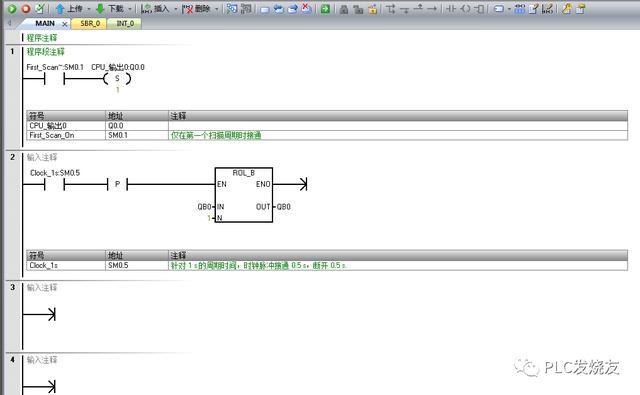

第二步：（编写程序）

1.上电第一个扫描周期置位第一个位Q0.0（SM0.1+置位指令）

2.使用SM0.5（每0.5秒触发一次）+沿脉冲（上升沿P）+循环左移字节指令（ROL_B）QB0—QB0左移一位。

友情提醒：这里如果指令块或程序块不是很懂的话，可以鼠标点击要查看的指令块，按一下键盘上的F1键即可打开帮助查看详细信息。

3

演示效果

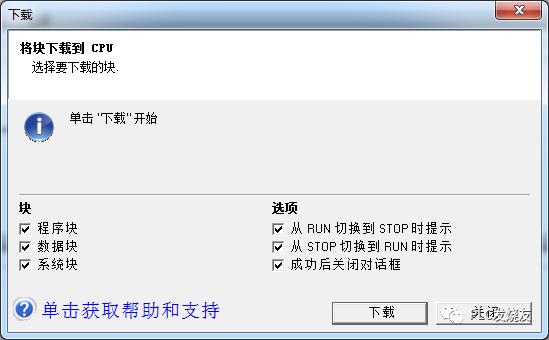

第一步：（把程序下载到PLC CPU中）

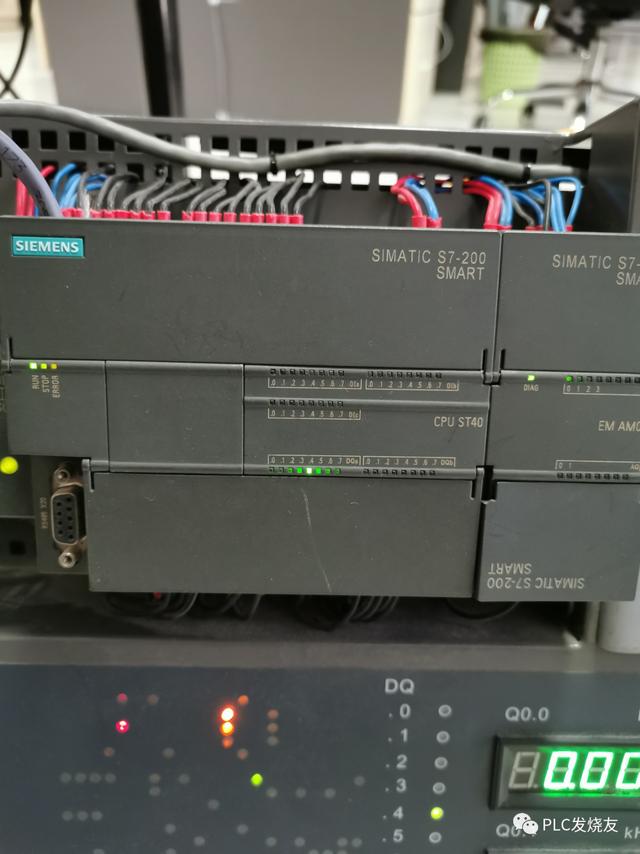

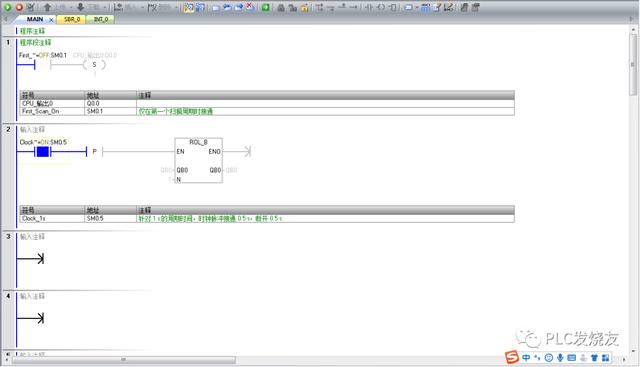

第二步：（监控程序，看实际设备是否在运行，这边只有照片没有视频，可能看不到实际的效果，不过PLC确实是在执行移位了）。

各位小伙伴们你们在实验的过程中可以在PLC 输出Q点接8个指示灯，这样看起来效果非常棒哦！

当你实验成果看到实际效果的时候，那感觉真的是非常棒的，感觉特别有成就感，瞬间兴趣就来了。

来源：PLC发烧友，作者：徐陈爽
