说到S7通讯大家可能不知道，心中顿时产生一些疑问？S7是什么东东？那么S7通讯呢？就是我们通常所说的PUT GET通讯，发送以及接收，基于以太网通讯，下面呢就给大家分享S7通讯 1
准备工具 1. 一台ST40 CPU 2. 一台ST20 CPU CPU可以根据用户自己定义来分配 2

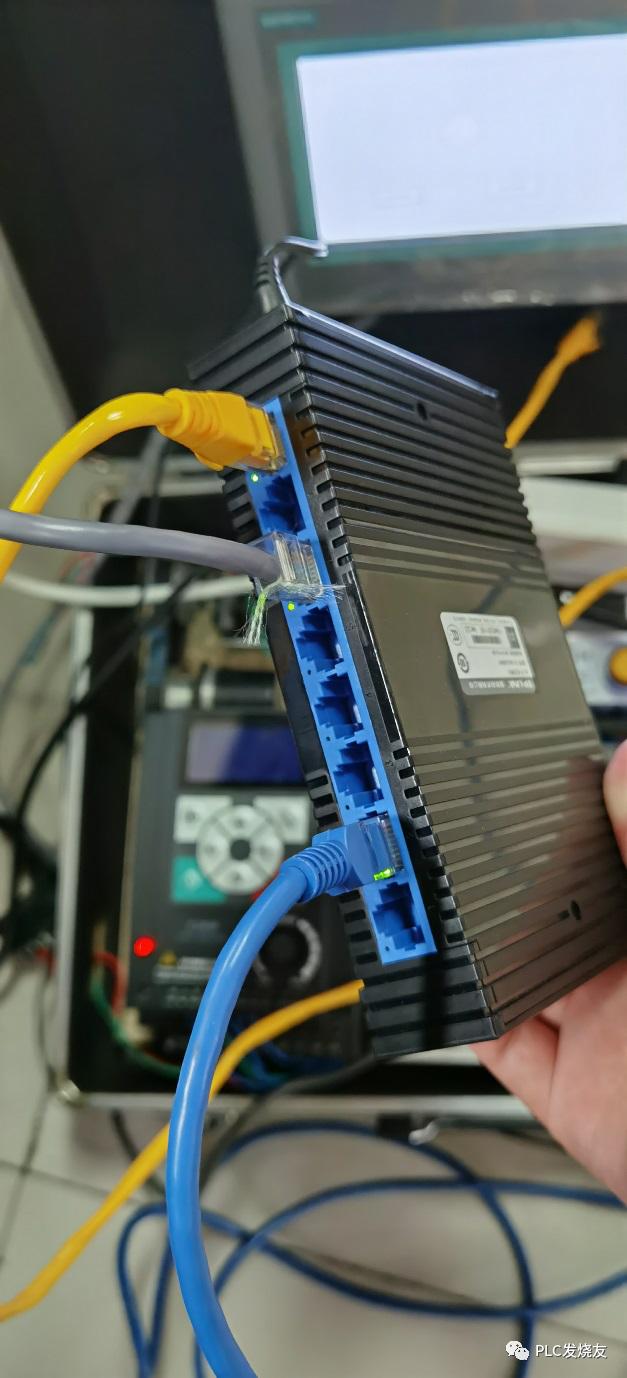

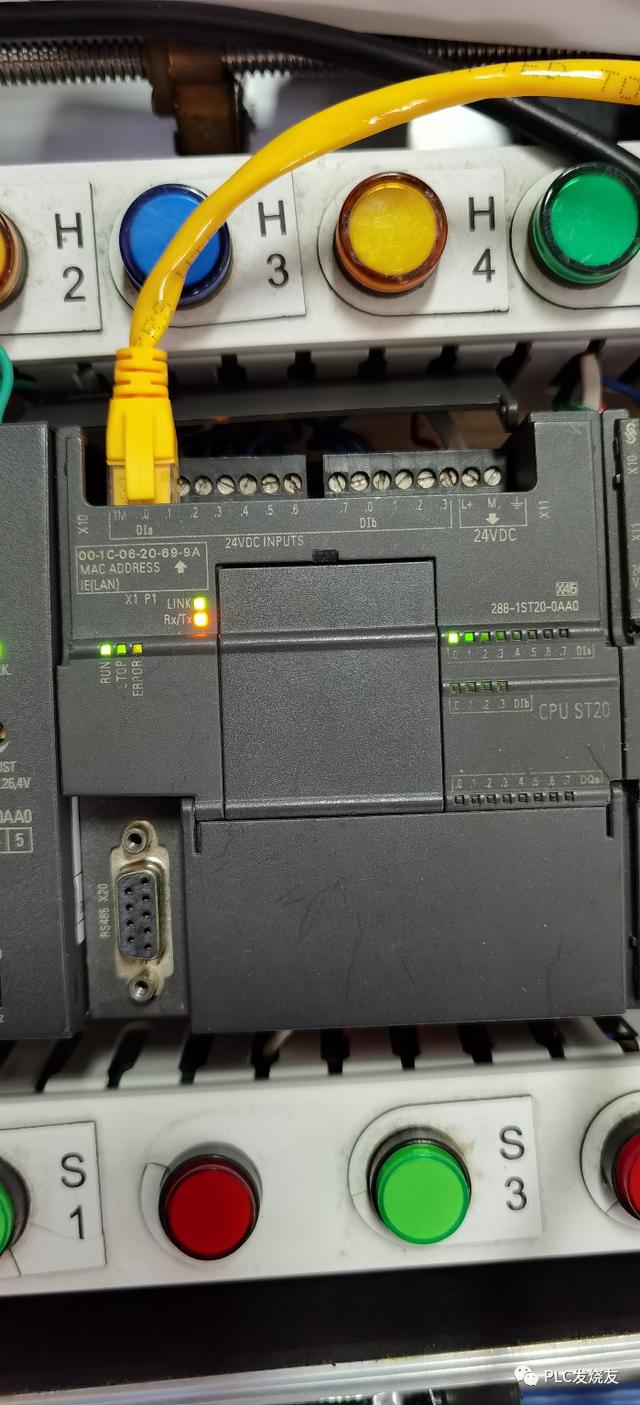

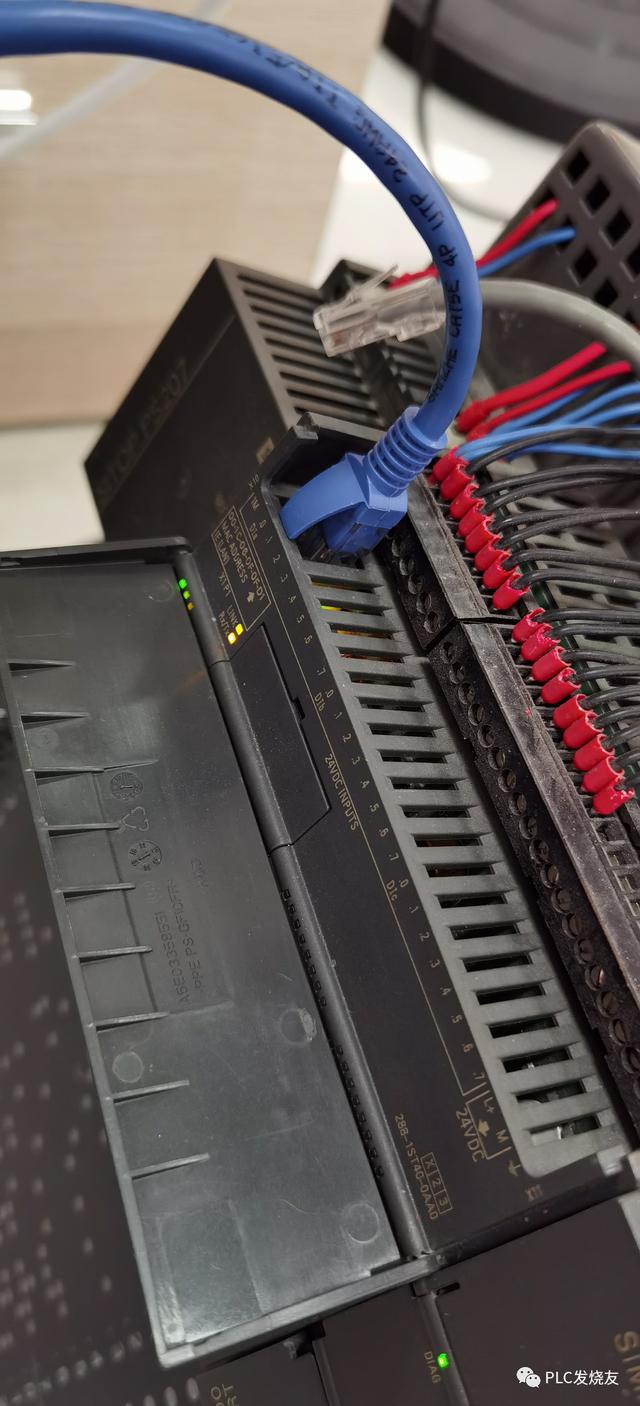

第一步：（用交换机把ST40与ST20PLC相连接）
3

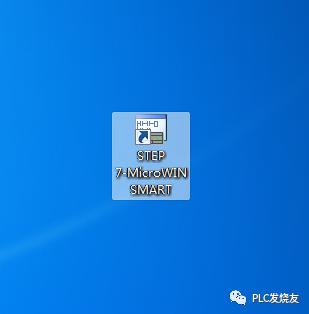

组态S7通讯 第一步：（在桌面打开STEP 7-MicroWIN SMART编程软件）

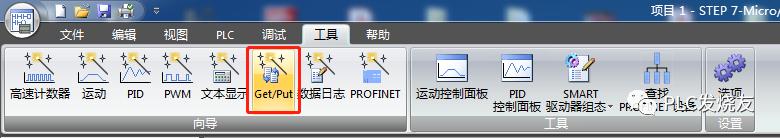

第二步：（在左上角菜单栏工具—GET/PUT打开它）

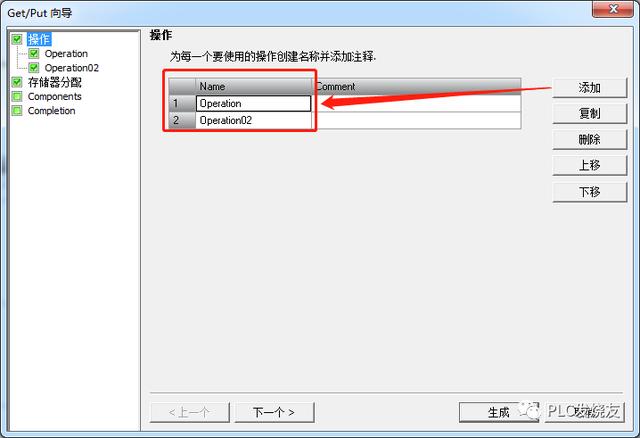

第三步：（添加两个向导，一个是PUT，另一个是GET）

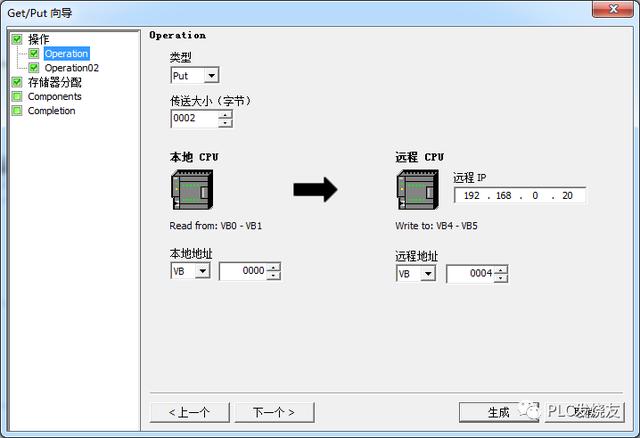

第四步：（定义PUT） 1. 类型：选择PUT（发送指令） 2. 传送大小：选择两个字节（0002） 3. 本地CPU：本地地址：VB0—VB1两个字节 4. 远程CPU：远程IP：192.168.0.20，这里是（ST20）对方PLC通信IP地址，远程地址：VB4—VB5两个字节。
第五步：（定义GET） 1. 类型：GET（接收指令） 2. 传送大小：两个字节（0002） 3. 本地CPU：本地地址：MB10—MB11（两个字节） 4. 远程CPU：远程IP：192.168.0.20这里是（ST20）对方PLC通信IP地址，远程地址：MB19—MB20两个字节。

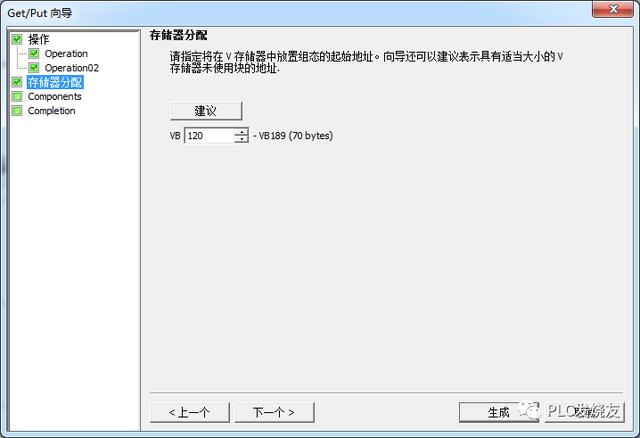

第六步：（这里可自己定义存储器地址，也可以点建议地址。） 温馨提醒：这里存储器地址分配的时候千万不要与程序中地址相同哦！否则会报错。

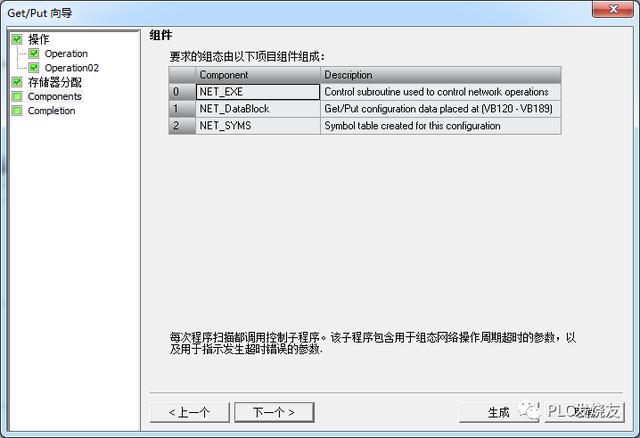

第七步：（生成子程序，然后点击生成即可）

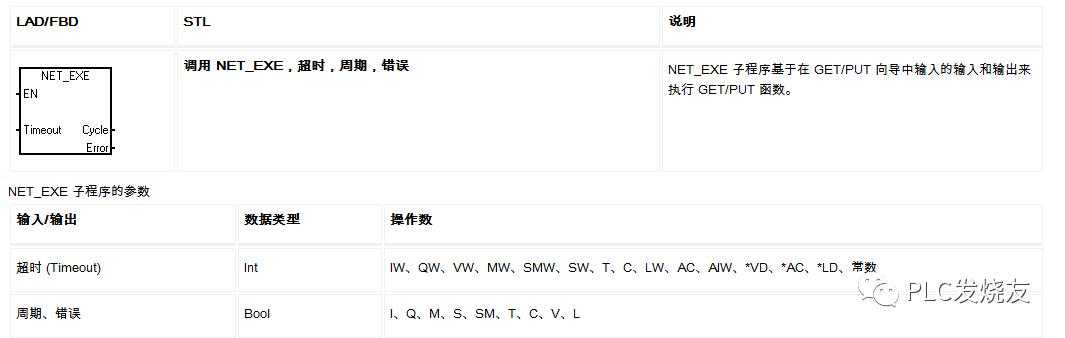

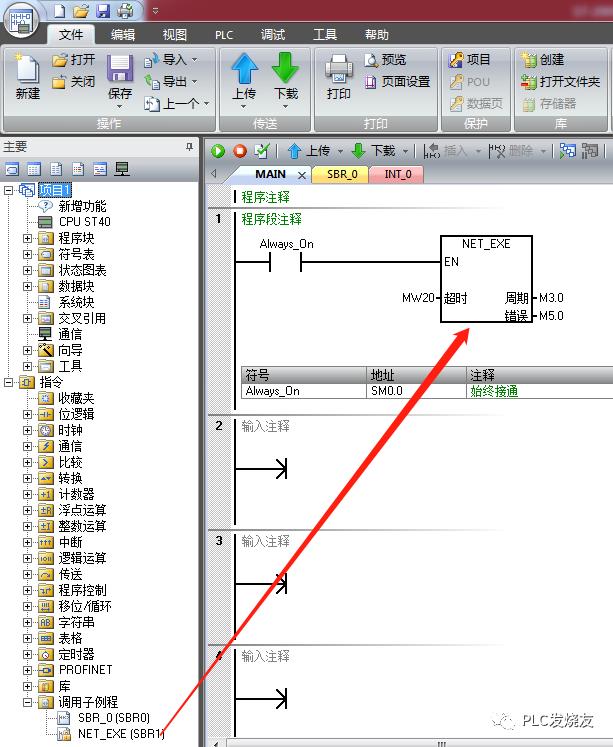

第八步：（在本地CPU ST40里调用生成的子程序NET_EXE并填写对应的引脚参数） NET_EXE引脚参数如下图：
EN使能端：使用SM0.0一直为1接通。 超时：使用MW20 周期：使用M3.0 错误：M5.0
4

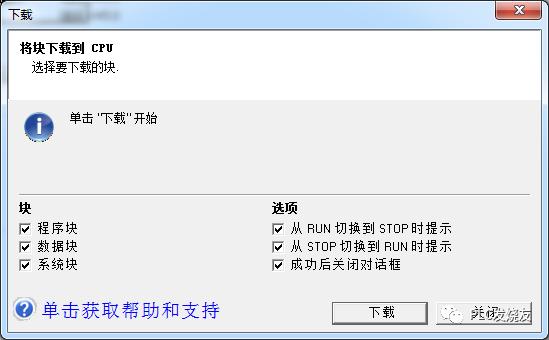

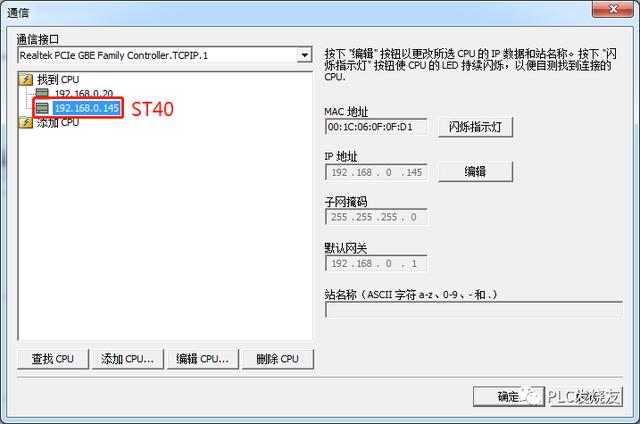

下载程序 第一步：（下载ST40 CPU）

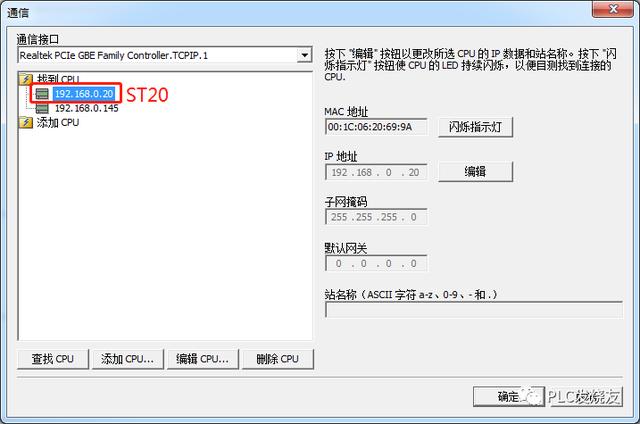

第二步：（下载ST20 CPU）
5

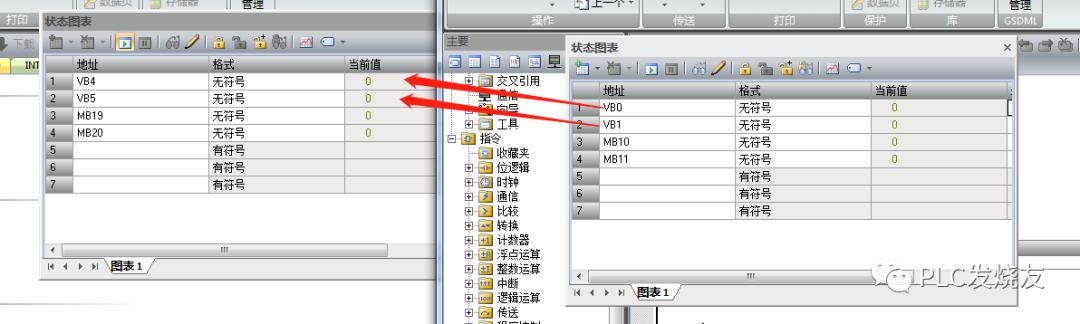

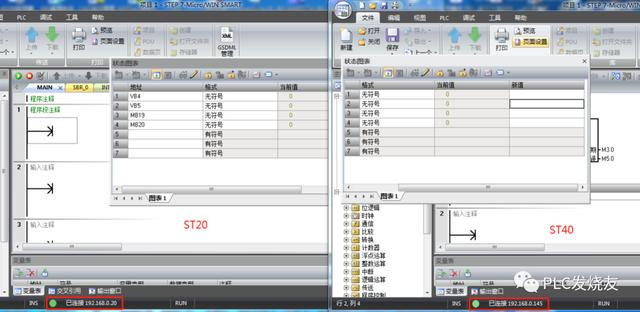

监视并互相写数据 第一步：（同时监视ST40与ST20） ST40：用状态图表监视VB0—VB1写地址（ST40）与监视VB4—VB5读地址（ST20） ST20：用状态图表监视MB19—MB20写地址（ST20）与监视MB10—MB11读地址（ST40）

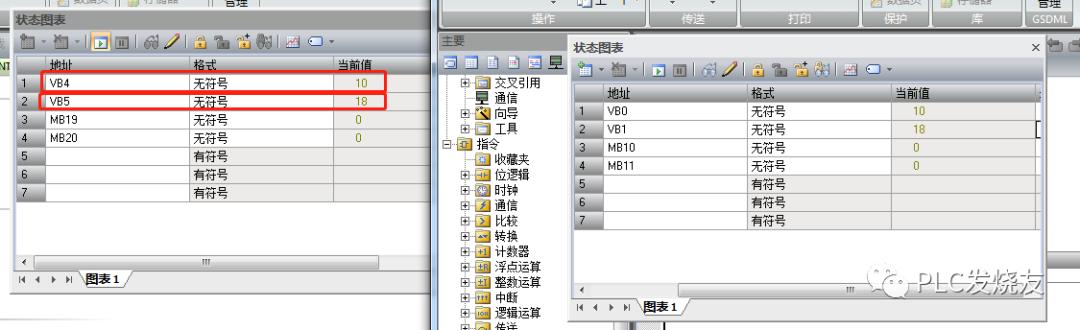

第二步：（ST40向ST20里写数据） ST40 VB0-VB1地址往ST20 VB4—VB5写入数据
比如我现在在VB0里写入数值10，VB1写入数值18，此时可以观察到ST20状态图表VB4—VB5地址数值已成功写入。 ST40 VB0：10—ST20 VB4：10 ST40 VB1：18—ST20 VB5：18

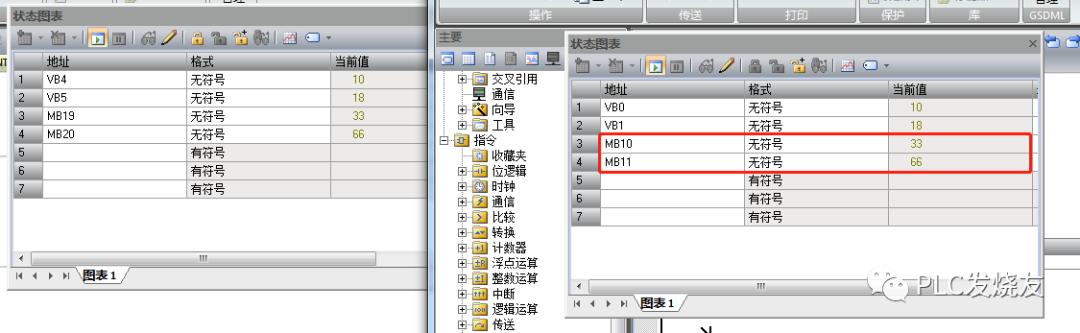

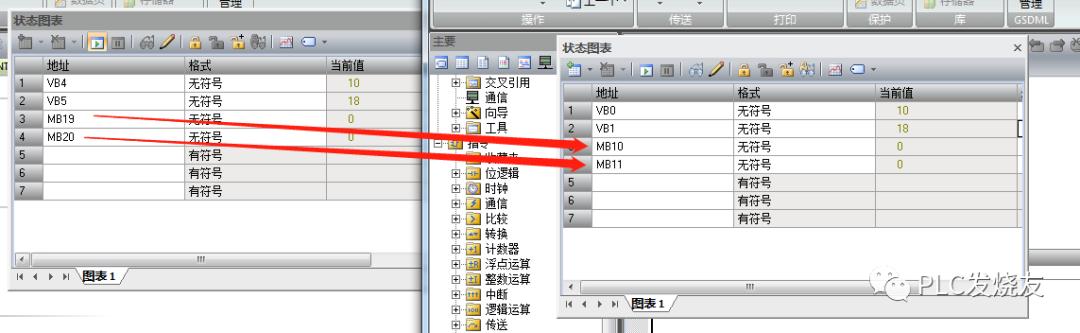

第三步：（ST20向ST40里写数据）
比如我现在在MB19里写入数值33，MB20写入数值66，此时可以观察到ST40状态图表MB10—MB11地址数值已成功写入。 ST20 MB19：33—ST40 VB4：33 ST20 MB20：66—ST40 VB5：66
那么此时此刻两台S7-200SMART PLC 互相S7（PUT、GET）通讯就已经完成了，不知各位大佬学会了木有！ 以上知识点大家都理解并且掌握了嘛？如果你还百思不得其解的？可以在上述文章找答案！
|
