S7-300/400PLC编程Profibus DP总线诊断方法

gkket

在西门子自动化系统中Profibus DP总线的使用非常广泛，在使用的过程中如何对正在运行的总线设备进行诊断，故障检测，是很有必要的事情，今天老鬼就把这些问题做简要的总结，希望学习完成后大家能够完成对DP总线的诊断和监控。

应用PROFIBUS-DP和SIMATIC S7诊断评估远程组态时，用户程序可以使用两个不同的S7功能块。

如果除了诊断概要外还需要有关总线节点上错误和故障的详细信息，请使用功能块FB125。

功能块FC125是一个简化版本，它只提供有关“哪些总线节点上发生故障或者错误”的信息（诊断概要）。该功能块不能显示详细的信息。

一、FB125和FC125的应用领域

FB125和FC125可用于下列集成的DP接口和外部DP接口：
CPU 313C-2 DP
CPU 314C-2 DP
CPU 315-2 DP（从6ES7 315-2AF02-0AB0起）
CPU 315-2 DP（仅适用于6ES7 315-2AF01-0AB0）：
不能使用FC125
FB125不能通过Start/RESET检测到有故障的从站
CPU 316-2 DP
CPU 318-2 DP
C7-626 DP（从6ES7 626-2AG01-0AE3起）
C7-633 DP和C7-634 DP
SINUMERIK 840D带有集成的CPU315-2 DP（6ES7 315-2AF01-0AB0）：
不能使用FC125
FB125不能通过Start/RESET检测到有故障的从站
SINUMERIK 840DI，带有集成的CPU315-2 DP（6ES7 315-2AF03-0AB0）
CPU 41x-2/3/4 DP
CP 443-5
IM 467和IM 467 FO
WIN AC
WIN LC
不适用于CP 342-5

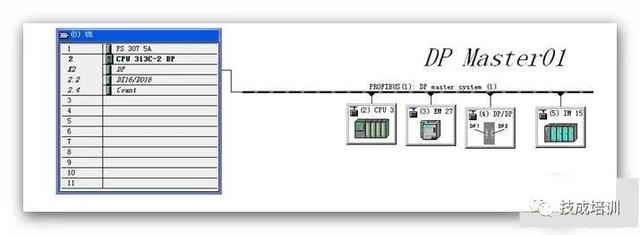

二、硬件配置实例

以下面的硬件配置为实例来介绍如何调用FC125【FC_Siemens_DP_Diag】来完成对Profibus总线的诊断。

三、FC125“FC_Siemens_DP_Diag”接口简介

接口参数说明

CHECK_ACTIVE :
为1时开始检测从站。
EXTERNAL_DP_INTERFACE :
选择DP 主站的接口，0 表示集成在CPU 上的DP 主站，1 表示外部DP 主站接口，如CP443-5 等。
DP_MASTERSYSTEM ：
PROFIBUS 的ID 号，在硬件组态中可以查看到PROFIBUS的ID 号。有几条PROFIBUS网络，就要调用FC125 几次，分别赋值它们的PROFIBUS ID 号，数据类型为INT。
DATA_FIELD :
50 个字节的数据区，仅供FC125 内部使用，数据类型为POINTER。
SUM_SLAVES_DIAG :
从站诊断的总数，数据类型为INT。
LIST_SLAVES_NOT_PRESENT:
检查到丢失的从站（软件已经组态但是现场没有连接硬件），16个字节的数据区，每一个数据位对应一个从站，置1 表示一个从站丢失，如果丢失的从站返
回或维修好，相对应的位复位。数据类型为POINTER。
LIST_SLAVES_ERROR :
故障的从站（部分模块有故障，其他模块可以连续运行），16 个字节的数据区，每一个数据位对应一个从站，置1 表示一个从站故障，如果故障的从站返回或
维修好，相对应的位复位。数据类型为POINTER。
RETVAL :
调用FC125 时的状态返回值，数据类型为INT。
BUSY :
为1表示当前正在执行。

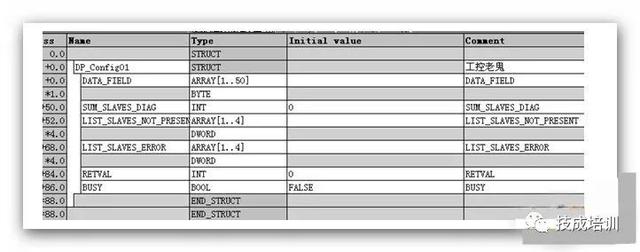

四、建立DB125数据块，保存FC125运行数据，如下：

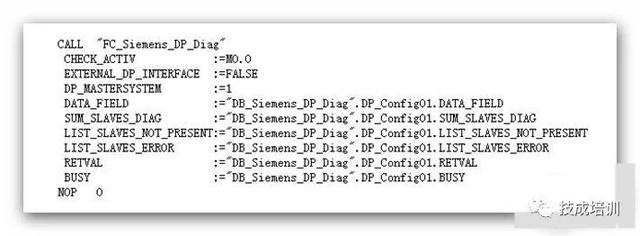

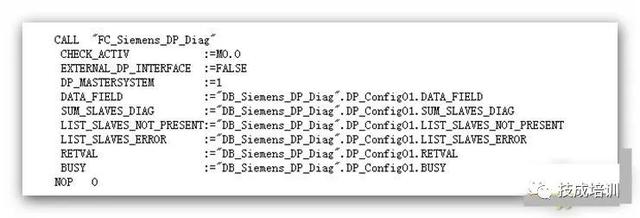

五、在OB1中插入FC125按照下图进行接口参数赋值。

【注意：当CHECK_ACTIVE，m0.0=1时诊断功能使能】

六、如何读取诊断信息？

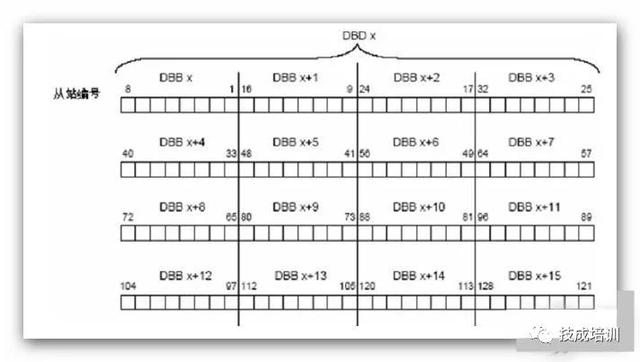

经过上面的程序处理，可以得到两个数据区 LIST_SLAVES_NOT_PRESENT 和LIST_SLAVES_ERROR。这两个参数，每个都具有16字节的数据。这16个字节的每个位，就代表一个DP从站设备。它可以表示16×8=128个站点。

某个位被置1，就表示该位代表的从站丢失或故障；但从站故障消失，该位会自动复位为0。对于DP网络1来说，它具有的4个从站，其诊断位

在"GLOBAL_DIAG_DB".DP_SLAVE1.LIST_SLAVES_NOT_PRESENT
或者"GLOBAL_DIAG_DB".DP_SLAVE1.LIST_SLAVES_ERROR数据区的1-4位，而DP网络2，其具有的3个从站，在"GLOBAL_DIAG_DB".DP_SLAVE2.LIST_SLAVES_NOT_PRESENT
或者"GLOBAL_DIAG_DB".DP_SLAVE2.LIST_SLAVES_ERROR数据区的1-3位。

下面的问题是，如何从从诊断数据集中取出对应从站的诊断位信息。
有很多方法，最直接的方法是，直接在DB中找到这些位的绝对地址，如DP网络1的第2个从站，其丢失诊断位的绝对地址是：DB100.DBX52.1，故障诊断位的绝对地址是：DB100.DBX68.1。

这种方法简单直接，但不利于程序移植。间接的办法是，将诊断数据集中诊断位，右移到双字的最右端，也就是双字的最低位，再与DW#16#1常数进行异或非运算，如结果=1，则被移动的诊断位代表的从站就存在丢失或者故障。具体使用哪种方法来取得诊断位的确切信息，取决于具体编程人员的习惯。重要的是，当取得了从站的诊断位信息，如何利用诊断位来控制流程。
