153项电气符号，收藏它你几乎可以不用带手册了！

火... [复制链接]

打卡等级：常驻代表
打卡总天数：34
打卡月天数：6
打卡总奖励：9027
最近打卡：2025-12-17 23:15:51

2823 主题	541 回帖	2万积分

积分: 22569

发表于 2020-12-12 18:31:51 | 显示全部楼层 |阅读模式

我们平时的电气图纸

有很多的符号

如果你不认识那就out了！

为了方便

小编今天都收集齐了

拿走不谢！

好了

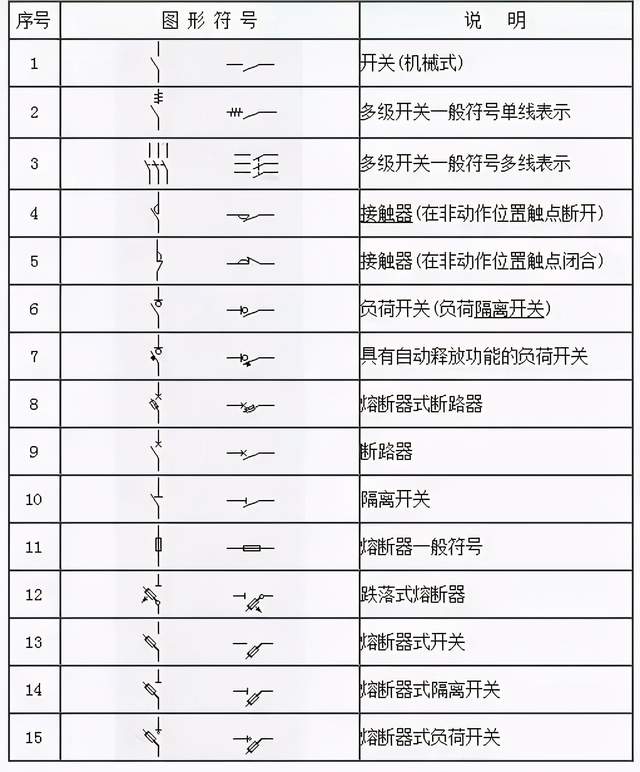

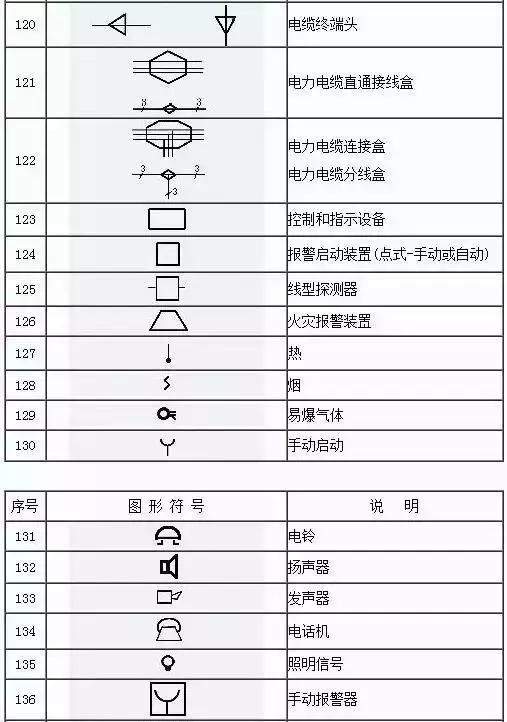

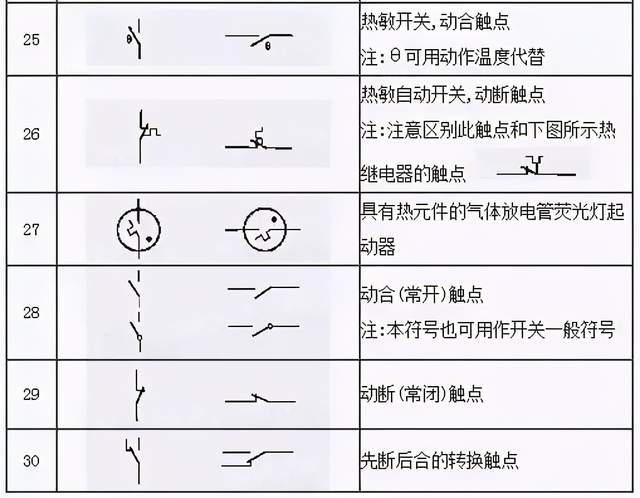

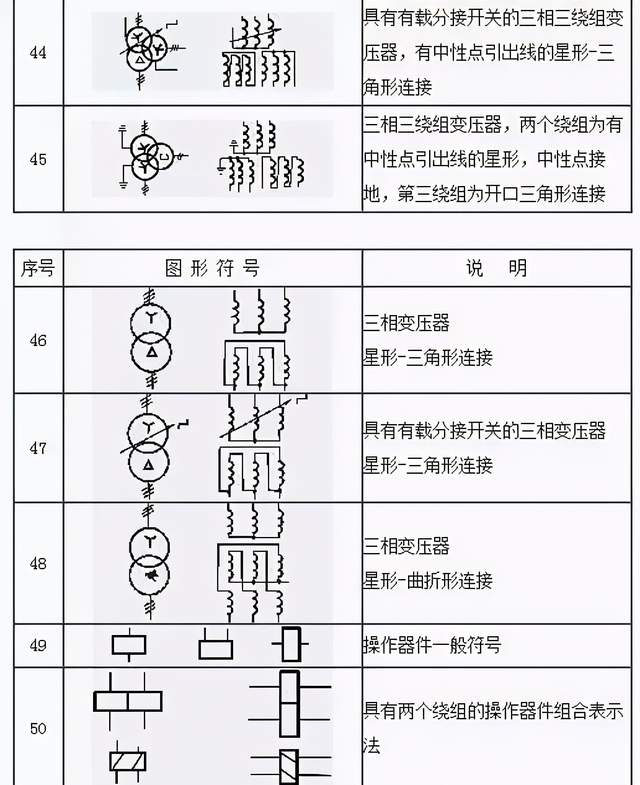

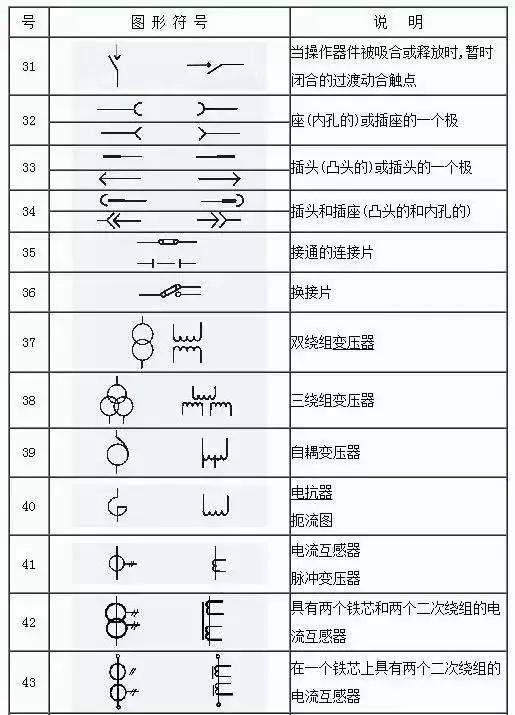

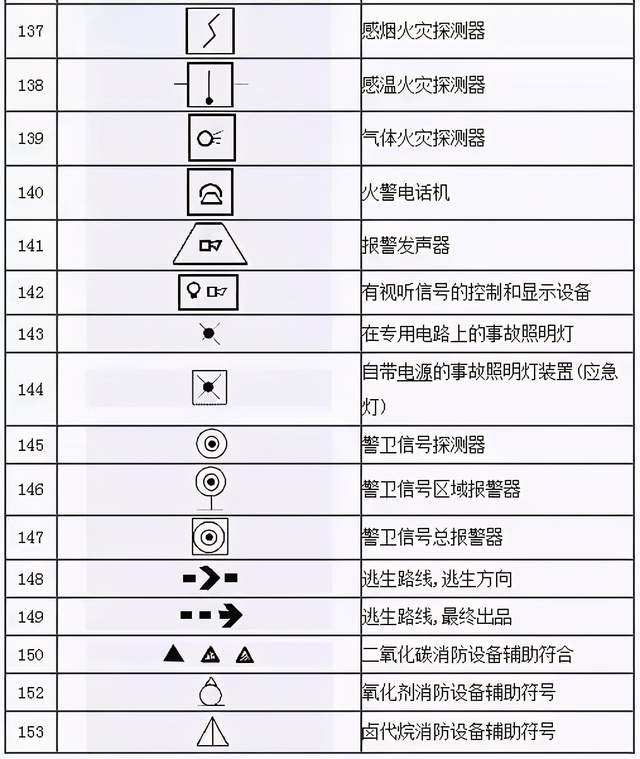

总共153项

基本的符号都在这了

可以不用带手册了吧！

当然

电气是一门熟练活

如果你每个符号都要查表

那是远远不够的。

唯一的办法是

大家多看，多记。

而且

现在几乎都跟IEC接轨了

除了记住符号

有条件还要记住英文符号哦

本帖子中包含更多资源
