电动机常规通用有2种接线法，就是三角形接线法和星形接线法。采用星形接法的电动机一般都是在7.5KW以下的小功率电机，星形小功率电动机起动时对电网电压冲击力小，所以小功率电动机一般都是星形接线法。其特点小功率、大扭矩。大功率电动机起动时，为了不形成起动时对电网电压造成过大的冲击，避免起动时对电动机绕组和绝缘的冲击和耗损，采用了降压启动，星三角（y~△）降压启动是其中之一。 电动机的星形接线法是：是将电动机的绕组的六个抽头，三相按各一组首尾分开，将三相绕组尾端（就是末端头）并接在一起，形成回路的点。电动机的三相绕组的抽头首端（头线）就是接线端、接电源线端口。

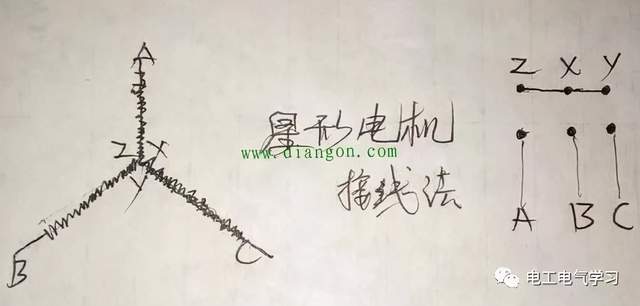

电动机的接线原理图

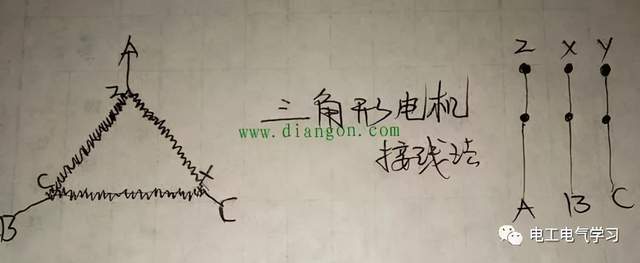

电动机绕组的三角形接线法是：电动机三相绕组的六个抽头，三相分三组的各一相首尾分清，将三相绕组各相绕组头尾并接（就是三相其中的和各一相头尾连接），三相的每相头尾连接好后，就是接电源的接线端。

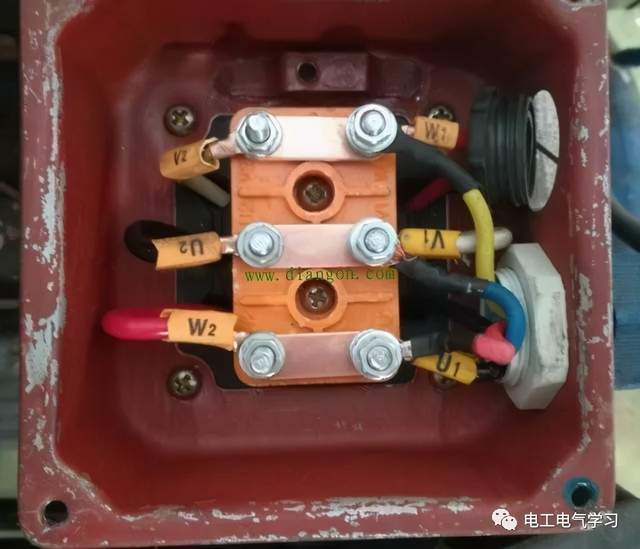

电动机三角形实物接线图
电动机三角形接线原理图

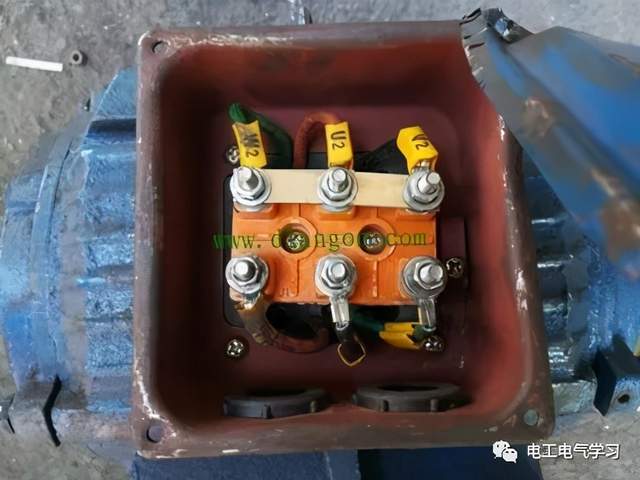

星型与角形接线原理图与实物接线图
刚入门的电工可能会想我一样对电动机的接线有些模糊不清，本人也是刚刚学习不就得电工小白，闲来也和大家分享一下学习经验。好了废话不多说了，直接进入，如有不当之处还请大家批评指正。先来看图：

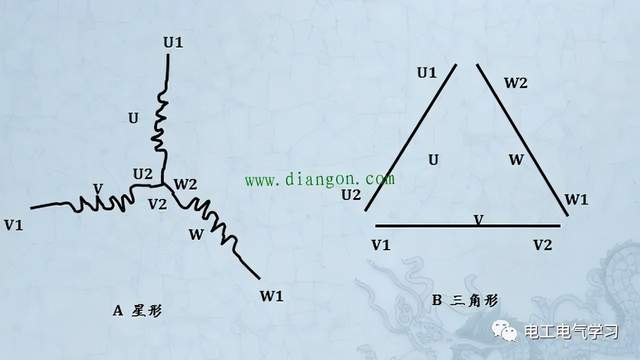

A：星形接法：如上图A，电机的星形接法是将各相绕组的一端都接在一点上(U2、V2、W2)，而它们的另一端作为引出线，分别为三个相线（U1、V1、W1）。星形接时，线电压是相电压的√3倍，而线电流等于相电流。

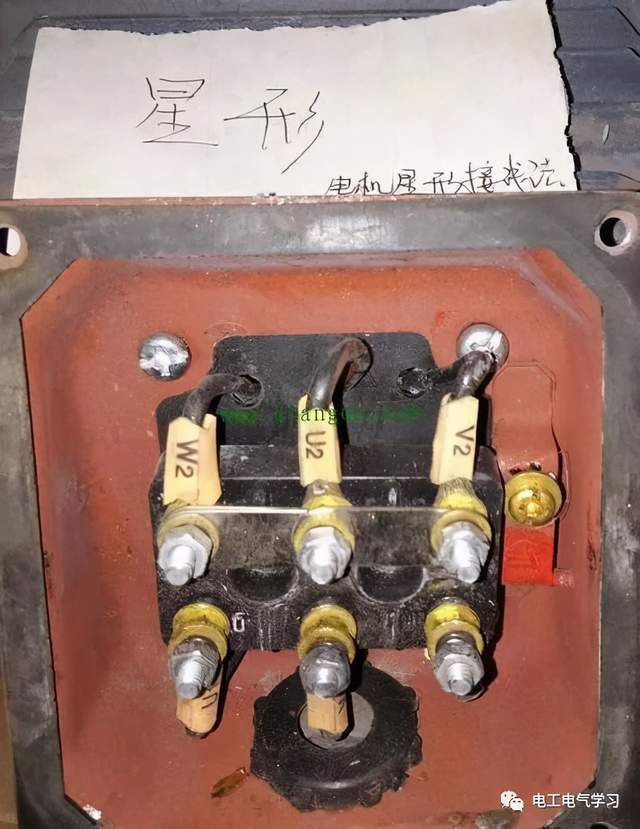

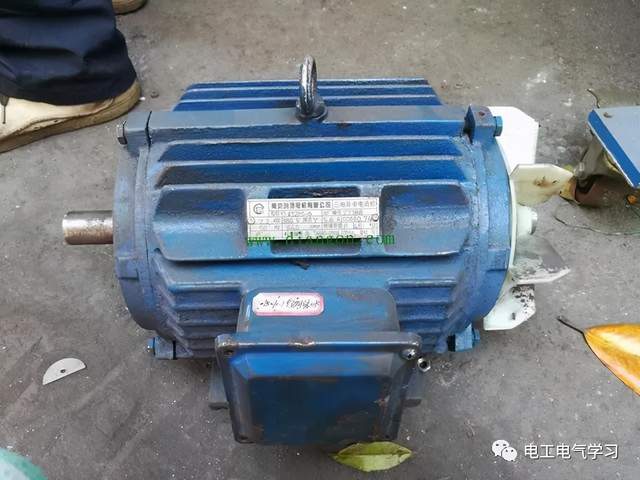

下面是一个2.2kw的三相异步电动机的星形接法，标志为Y，如下图（一般小于4kw的选用星形接法,大于4kw小于9kw的选用三角形接法，特殊情况除外。）：
B :三角形接法：如上图B，电机的角形接法是将各相绕组依次首尾相连（U1 W2、 U2 V1、V2 W1），并将每个相连的点引出，作为三相电的三个相线。三角形接法时电机相电压等于线电压；线电流等于√3倍的相电流。

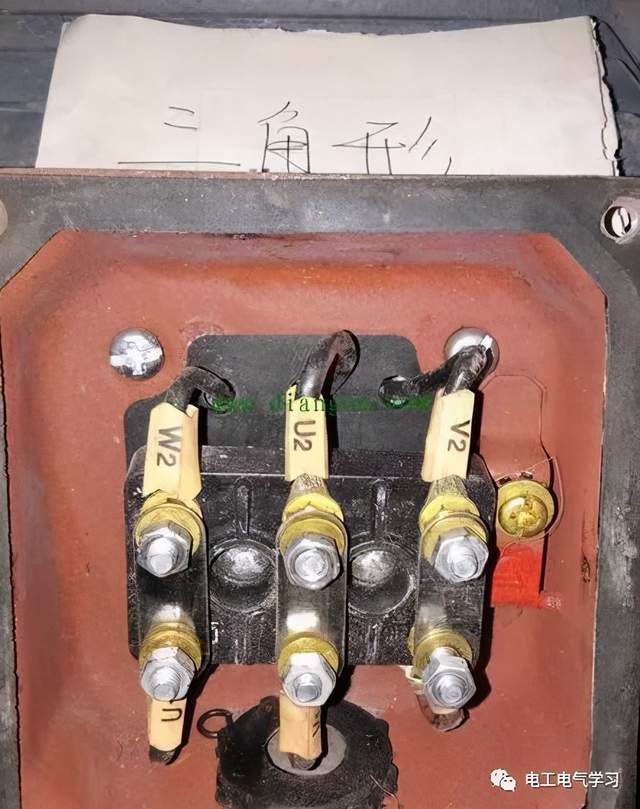

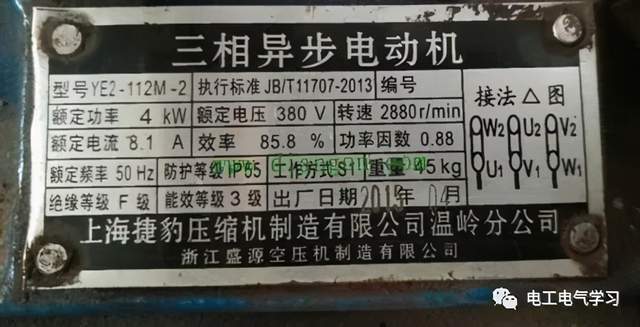

下面是一个4kw的三相异步电动机的三角形接法，标志为△，如下图：
星形接法由于启动输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。这就是常常用到的星三角降压启动（下一次再细讲）。

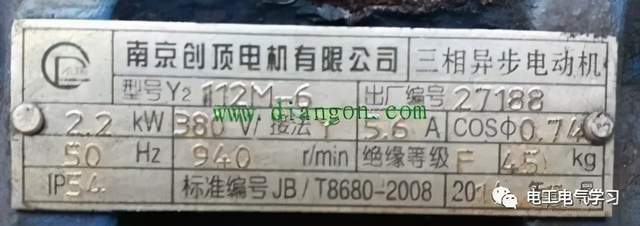

一般电动机的接法都会在电动机的标志铭牌上表示出来，如上图铭牌标志。 所以说：电工也需要不段的学习、随着电气设备的更新，自己也要不断的更新进步学习。
|
